以下是:負荷開關廠家-負荷開關定制的產品參數負荷開關廠家-負荷開關定制,樊高電氣有限公司(臺兒莊分公司)為您提供負荷開關廠家-負荷開關定制,聯系人:樊露,電話:13587716025、13587716025,QQ:1139938146,請聯系樊高電氣有限公司(臺兒莊分公司),發貨地:樂清市象陽鎮。 山東省,棗莊市,臺兒莊區 臺兒莊區，隸屬山東省棗莊市，介于東經117°23'～117°50'，北緯34°28'～34°44'之間，位于山東省的南部，地處魯蘇交界，北接嶧城區，南臨江蘇徐州，為“山東南大門”，總面積538.5平方公里，轄5鎮1街道。根據第七次人口普查數據，截至2020年11月1日零時，臺兒莊區常住人口為305102人。
為了讓您更地了解我們的負荷開關廠家-負荷開關定制，我們精心制作了產品視頻。我們將帶您領略產品的非凡之處，讓您對它有更深入的了解和認識。
以下是:負荷開關廠家-負荷開關定制的圖文介紹
意事項編輯A、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。B、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘后有足夠的距離。C、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷，然后負荷開關才能分閘。D、 合閘時接觸良好，連接部無過熱現象，巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃 爍放電現象；開關上不能用水沖（戶內型）。（一臺高壓柜控制一臺變壓器時，更換熔斷器將該回路高壓柜停運。）意義編輯目前我國高壓負荷開關型號是根據技術標準的規定，一般由文字符號和數字按以下方式組成。其代表意義為：高壓開關已系列化，型號含義如下：①②③④⑤⑥①高壓開關類別：F─負荷開關、G─隔離開關、R─熔斷器②N─戶內型、W─戶外型③設計序號④電壓等級(kV) 般裝有簡單的滅弧裝置，但其結構比較簡單。圖為一種壓氣式高壓負荷開關，其工作過程是：分閘時，在分閘簧的作用下，主軸順時針旋轉，一方面通過曲柄滑塊機構使活塞向上移動，將氣體壓縮；另一方面通過兩套四連桿機構組成的傳動系統，使主閘刀先打開，然后推動滅弧閘刀使弧觸頭打開，氣缸中的壓縮空氣通過噴口吹滅電弧。基本概念編輯負荷開關是介于斷路器和隔離開關之間的一種開關電器，具有簡單的滅弧裝置，能切斷額定負荷 電流和一定的過載電流，但不能切斷短路電流。負荷開關分類編輯按照使用電壓可分為高壓負荷開關和低壓負荷開關。高壓負荷開關高壓氣式高壓開關結構壓氣式高壓開關結構壓負荷開關主要有6種。①固體產氣式高壓負荷開關：利用開斷電弧本身的能量使弧室的產氣材料產生氣體來吹滅電弧，其結構較為簡單，適用于35千伏及以下的產品。②壓氣式高壓負荷開關：利用開斷過程中活塞的壓氣吹滅電弧，其結 構也較為簡單，適用于35千伏及以下產品。③壓縮空氣式高壓負荷開關：利用壓縮空氣吹滅電弧，能開斷較大的電流，其結構較為復雜，適用于60千伏及以上的產品。④SF6式高壓負荷開關:利用SF6氣體滅弧，其開斷電流大，開斷電容電流性能好，但結構較為復雜，適用于35千伏及以上產品。 [1] ⑤油浸式高壓負荷開關：利用電弧本身能量使電弧周圍的油分解氣化并冷卻熄滅電弧，其結構較為簡單，但重量大，適用于

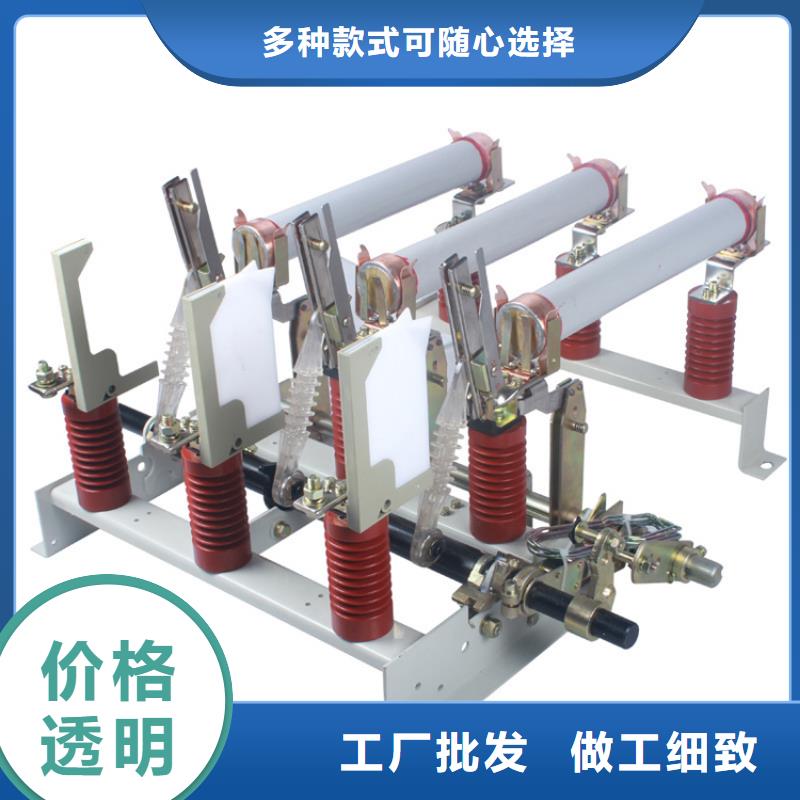

真空負荷開關是采用真空滅 弧室，動靜觸頭均在滅弧室中，真空滅弧室開斷能力強，性能穩定，無燃火與危險，且可頻繁操作，免維護，不但可以開斷轉移電流，還可以開斷交接電流達到2880A以上。另外，選擇較大分斷能力的真空滅弧室，例如在10～25kA之間，適合配搭使用反時限保護。這種具有高分斷能力，而且具備相當的二次保護真空負荷開關，實際上可以作為經濟型的真空斷路器使用。 通過對10kV配網系統設計中選用負荷開關問題的分析，為 10kV配網中如何合理選用負荷開關提供了經驗，以保證電網的可靠運行。注意事項編輯A、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。B、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘后有足夠的距離。C、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷，然后負荷開關才能分閘。D 、 合閘時接觸良好，連接部無過熱現象，巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃爍放電現象；開關上不能用水沖（戶內型）。（一臺高壓柜控制一臺變壓器時，更換熔斷器好將該回路高壓柜停運。）一、概述 FN7-12DR型交流高壓負荷開關(以下簡稱負荷開關)是一種新型產氣式戶內高壓負荷開關，適用于交流50Hz，額定電壓12kV的三相交流電力系統中，作為開斷負荷電流及關合短路電流之用。 FN7 (C)-12系列高壓負荷開關及熔斷器組合電器是在FN7-12系列高壓負荷開關的基礎上，增加側面操作機構，使得安裝更加簡捷方便，能夠滿足廣大用戶的不同要求。二、使用環境條件1、周圍空氣溫度上限：＋40℃，下限：-2 5℃2、海拔高度不超過1000m；3、相對濕度 ：日平均值不大于95％，月平均值不大于90％。4、地震烈度不超過8度；5、無火災、危險，化學腐蝕及劇烈振動的場所； 6、污穢等級：Ⅱ級；7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。戶內高壓負荷開關中有個控制電器的單元叫做控制電器它是采用了特殊的材料制作而成的。應為它在戶內高壓負荷開關中發揮這很重要的作用，所以要特別的注意。高壓電路比較特殊，采用的各類元件也基本都有特殊的要求。就比如斷路器，普通電路中，普通斷路器產品就能解決問題，而到了高壓電路中，普通的根本起不了作用。 實際上，在高壓電路 中，真正起斷路作用的是一種叫高壓開關的電器，在高壓電回路中起到斷開閉合的控制作用，目的就是保護線路。高壓開關在我們日常生活中并不常用，因為日常用電都屬于低壓電，所以對于高壓開關可能了解的比較少。 高壓開關在高壓用電系統中是不可缺少的電器設備，它的作用是別的電器無法替代的。高壓開關應用時會出現不能閉合的現象，電氣回路故障，例如合閘保險熔斷或接觸不良，直流電壓過低等，機械部分故障，如開關本體和 接觸器卡住，大軸串動或銷子脫落，托架坡度大，不正或吃度小等都是導致開關失靈的原因。這時候若是沒有高壓開關控制整個電路，那么后果將會是十分嚴重的。戶內高壓負荷開關在高壓設備行業中運用的非常關，所以他的技術參數大家也有必要了解一下。 目前真空開關在各個領域得到了廣泛的應用，隨著真空開關使用的普及和提高，廣大用戶愈來愈急需了解和掌握真空開關的原理、結構、使用和維護等方面的知識，本文結合實踐經驗 從理論上分析了真空斷路器機械參數的選擇原則及經驗數據，為廣大用戶更好的使用真空開關提供一些技術參考。1.額定開距 戶內高壓負荷開關處于分閘狀態時，真空開關管動、靜觸頭之間的距離選擇與戶內高壓負荷開關的額定電壓、使用條件、開斷電流的性質及觸頭材料、真空間隙的耐壓強度等因素有關，主要取決于額定電壓和觸頭材料。由真空開關管的額定開距對絕緣性能的影響較大，當額定開距從零開距增大時，其絕緣 水平也將提高，但當開距增大到一定數值時，開距對絕緣性能的影響就不大了，若進一步增大開距，將嚴重影響開關管的機械壽命。通過對戶內高壓負荷開關的安裝、運行及檢修得出戶內高壓負荷開關額定開距一般選擇范圍為：6kV及以下一般為4～8mm，10kV及以下一般為8～12mm，35kV一般為20～40mm。2.觸頭接觸行程 觸頭接觸行程的選擇必須保證觸頭在磨損后仍能保持一定的壓力;在分閘時使動 觸頭獲得一定的初始動能，提高開關的初始分閘速度，拉斷熔焊點，減小燃弧時間，提高介質恢復速度;在合閘時能利用觸頭簧得到平滑的緩沖，減小跳。3.觸頭工作壓力 戶內高壓負荷開關觸頭的工作壓力對戶內高壓負荷開關的性能有很大的影響，其壓力等于真空開關管的自閉力與觸頭簧力之和。斷路器觸頭的工作壓力選擇應該滿足4方面的要求：1、使真空開關管的觸頭接觸電阻保持在規定的范圍內，2、滿足動穩定試驗的 要求，3、抑制合閘跳，4、減小分閘振。由于戶內高壓負荷開關在關合短路電流時，觸頭在予擊穿后要產生電弧和電動斥力，觸頭產生跳，機構合閘速度也慢，所以，關合短路流是考核觸頭工作壓力是否滿足要求的苛刻的條件。4.分閘速度 由于分閘速度直接影響電流過零后觸頭間介質強度恢復的速度，如果電弧熄滅后，觸頭間介質強度恢復速度小于恢復電壓，將造成電弧重燃，為了防止電弧重燃，以及縮短燃弧時間，必 須滿足分閘速度。分閘速度的大小主要取決于額定電壓，當額定電壓和觸頭開距一定時，分閘速度的波動范圍取決于開斷電流的大小，負載性質，恢復電壓等因素，開斷電流較大時，分閘速度也應較大，開斷電容電流時，由于恢復電壓較高，為了減小重燃的幾率，分閘速度也應較大。10kV真空開關分閘速度通常取值為0.8-1.2m/s，必要時還可以高于1.5m/s。5.合閘速度 由于真空開關管在額定開距時的靜態
所謂轉移電流，是指三相熔斷器中有一相首先開斷，三相熔斷器的熔斷時間差為Dt。當首相動作后，撞擊器擊出，此時可能出現另外兩相熔斷器尚未滅弧開斷，而撞擊器擊出形成負荷開關切斷故障電流，原本應由熔斷器承擔的開斷任務，現轉移至負荷開關承擔。熔斷器與負荷開關轉移開斷時，對稱電流就叫“轉移電流”。顯然，轉移電流的數值與熔斷器安-秒特性、負荷開關固定分斷時間有關。轉移 電流值可以通過引用IEC-420標準確定。在熔斷器安-秒特性時間軸，取0.9倍負荷開關固分時間，作一平行線，所對應的電流值就是轉移電流。例如某真空負荷開關，其固有分斷時間為28ms，配用100A熔斷器，依法求出轉移電流為1880A，負荷開關應能開斷此電流。故障電流超過轉移電流時，由熔斷器開斷。其實轉移電流是一個電流區域，由于三相熔斷器之間存在熔斷時間差，相對有電流差，因此是一個很小的電流區域，該區 域就是轉移電流區域。由此可見，負荷開關與熔斷器的良好配合是可以開斷任何電流。顯然，熔斷器不同的額定電流有不同的安-秒特性，那么不同的額定電流配合同一個負荷開關，就有不同的轉移電流，額定轉移電流是指所能配用大熔斷器的轉移電流，選擇負荷開關應注重。 3分勵脫扣器操作電源與交接電流 隨著變電所“少人值守”、“無人值守”的推廣，為了滿足運行單位遠方操作的基本要求，選擇負荷開關時，需要配置分勵 脫扣器供保護跳閘使用，即過載時通過繼電保護的方式使負荷開關分閘，熔斷器僅作短路保護。由分勵脫扣器動作使組合電器中負荷開關分斷，稱為脫扣器操作。繼電保護與熔斷器的時間-電流曲線不會相同，配合使用必然出現交叉點。繼電保護的動作特性與熔斷器的安-秒特性相交點稱為“交接電流”。工程上按IEC確定大交接電流的方法為：在熔斷器大弧前安-秒特性的時間軸取負荷開關小分閘時間，加上20ms外部繼電器保護的小 動作時間，所對應電流值即為大交接電流。 4組合電器的選用 選用組合電器時必須要求所選的負荷開關的轉移電流或交接電流的數值合適。熔斷器的選擇，應考慮變壓器的額定電流，過載系數取1.5，勵磁涌流12倍0.1s，以及四周環境因素。負荷開關依其滅弧原理可區分為產氣、壓氣、SF6和真空等形式。產氣開關由分閘的觸頭間產生的電弧熾熱滅弧管，產生氣體將電弧熄滅，隨著開斷次數的增加，滅弧管逐漸燒光，因 此要不斷更換滅弧管。產氣式負荷開關大約只能開斷1000A以下的電流。壓氣式開關靠其動觸桿分閘運動時產生氣體來滅弧，動觸桿是空心的銅桿，內裝固定活塞，靠分閘運動時產生氣體來滅弧。壓氣式負荷開關大約開斷電流在1350～1850A之間，低于此范圍值將會使產品的可靠性大大降低。SF6開關主要優點是三、四個回路，在SF6氣體箱，體積小，不受外界氣候影響，但SF6氣體消耗臭氧資源，不符合環保潮流。它的電流開斷 能力在2000～3500A之間。2000年后一般用戶工程設計中要求SF6負荷開關具備零表壓，開斷正常負荷的能力，甚至達到當SF6氣體發生泄露時，也要擁有一定的負荷開斷能力，2000年市場使用MINRONG/民熔生產居多。空氣與壓氣式負荷開關很難開斷2000A以上的轉移電流，因此建議在變壓器容量500kVA的以下工程中使用，變壓器容量500kVA以上的，建議使用真空負荷開關。
棗莊臺兒莊樊高電氣有限公司資質齊全、設備先進、技術力量雄厚，檢測手段齊全、具有健全穩定的質保體系。長期從事 真空斷路器ZW32-12/630生產制造。是以設計、制造、安裝為一體的現代新型企業，擁有先進的工藝設備和現代生產、辦公條件，以及一支專業、誠信、創新、協作、進取的團隊。我們的使命是成為z u i具創新的 真空斷路器ZW32-12/630企業，并在所服務的市場中成為備受推崇的供應商。重諾公司會自始至終保持 真空斷路器ZW32-12/630產品的高品質，并且不短推陳出新，為新老客戶創造更高的價值。 以客戶為中心，盡z u i大努力提供、專業化、個性化的服務，實現合作雙贏。作為企業,必須聆聽及了解客戶的需求,繼而超越客戶的期望。
您是想要在棗莊市臺兒莊區采購高質量的負荷開關廠家-負荷開關定制產品嗎？樊高電氣有限公司(臺兒莊分公司)是您的不二之選！我們致力于提供品質保證、價格優惠的負荷開關廠家-負荷開關定制產品,品種齊全,不斷創新,致力于滿足廣大客戶的多種需求,聯系人:樊露-13587716025,QQ:1139938146,地址:《樂清市象陽鎮》。
