以下是:廣西百色市田陽縣24KV高壓穿墻套管CWLB-35/630A免費咨詢的產品參數
產品參數 產品價格 電儀/個 發貨期限 2天 供貨總量 99999 運費說明 電儀 小起訂 1 是否廠家 是 產品材質 陶瓷/硅橡膠 產品品牌 奇帆電力 發貨城市 溫州 產品產地 溫州 加工定制 是 質保時間 1年 適用領域 電站 是否進口 否 您是想要在江蘇省采購高質量的廣西百色市田陽縣24KV高壓穿墻套管CWLB-35/630A免費咨詢產品嗎？奇帆電力科技有限公司(江蘇分公司)是您的不二之選！我們致力于提供品質保證、價格優惠的廣西百色市田陽縣24KV高壓穿墻套管CWLB-35/630A免費咨詢產品,品種齊全,不斷創新,致力于滿足廣大客戶的多種需求,聯系人:樊經理-18158339704,QQ:2207026335,地址:《樂清柳市鎮坭后村》。 江蘇省 江蘇省下轄地級市全部進入全國百強，綜合實力百強區、百強縣、百強鎮數量位居全國。江蘇地區發展與民生指數（DLI）居全國省域，成為中國綜合發展水平的省份。江蘇省域經濟綜合競爭力居全國前列，擁有全國規模的制造業集群，實際使用外資規模居全國首位，人均GDP自2009年起連續居全國各省、自治區位，，已步入“中上等”發達水平。
我們的廣西百色市田陽縣24KV高壓穿墻套管CWLB-35/630A免費咨詢視頻現已上線，從細節到整體，從外觀到性能，讓您了解它的每一個方面。
以下是:廣西百色市田陽縣24KV高壓穿墻套管CWLB-35/630A免費咨詢的圖文介紹優良的 高壓真空斷路器,跌落式熔斷器,陶瓷絕緣子,高壓穿墻套管產品性能在長期的市場銷售中受到眾多合作客商的好評與青睞，已與眾多大中型企業建立長期的合作關系。“重誠信、嚴質量”是我公司堅持的在發展宗旨，江蘇奇帆電力科技有限公司真誠期待與四海客商、攜手發展、合作共贏！

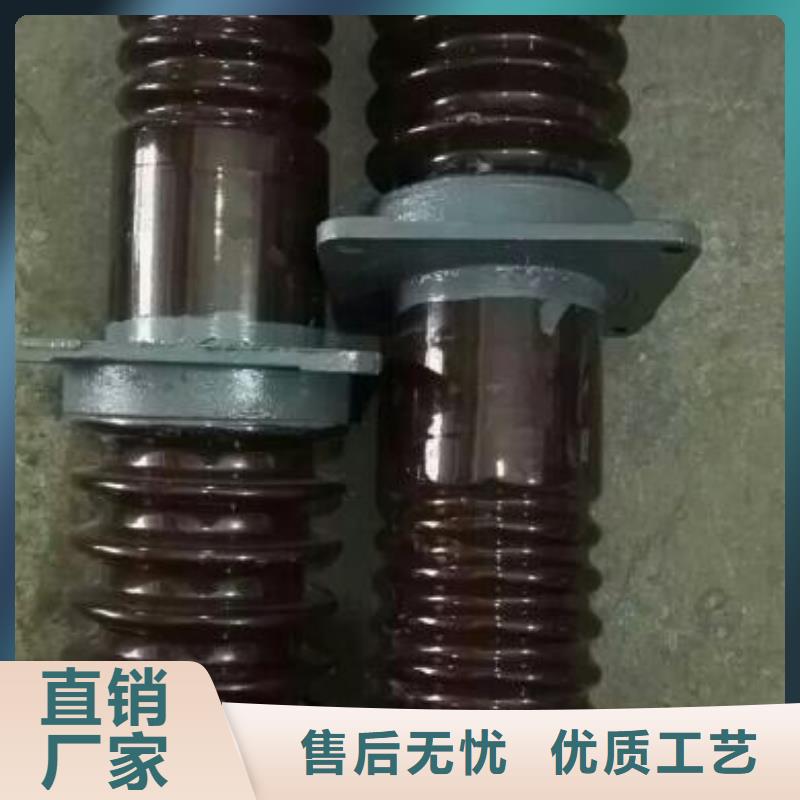

高壓穿墻套管CM,CMW,CME,CMD母線式穿墻套管高壓穿墻套管：以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。使用環境條件1)戶內套管環境溫度不高于+40℃，不低于-40℃海拔不超過l000m相對濕度月平均值不大于90%周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢無經常性的劇烈振動2)戶外套管環境溫度不高于+40℃，不低于-40℃；海拔不超過l000m；風速不大于34m/s產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；無經常性的劇烈振動產品特點套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。用途及分類穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高而導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定
C—戶內銅導體穿墻套管；CL—戶內鋁導體穿墻套管；CWL—戶外-戶內鋁導體穿墻套管；CB—戶內圓導桿穿墻瓷套管；CWB—戶外-戶內圓導桿穿墻瓷套管；B—抗彎破壞負荷等級，7.5kN。CLB—戶內鋁導體穿墻套管（型）；宇國電氣CWLB—戶外-戶外鋁導體穿墻套管（型）；CW—戶外-戶內銅導體穿墻套管；CWWL—戶外-戶內耐污型鋁 導體穿墻套管；CWW—戶外-戶內耐污型銅導體穿墻套管；CM—戶內母線穿墻套管；CMW—戶外母線穿墻套管；CMWW—戶外-戶內耐污型銅導體穿墻套管字母后數字為設計順序號。對帶導體套管，短橫后分數：分子為套管額定電壓千伏數；Q表示大爬距；分母為套管額定電流安培數；個短橫后數字為污穢等級號；第三個短橫后字母G表示高原型。對母線式套管，宇國電氣字母后第*個短橫后數字為額定電壓千伏數；個短橫后數字為套管瓷套內徑直徑毫米數；第三個短橫后數字為污穢等級號。例：型號CWW-35/630A系35kV電壓、630A電流、戶外-戶內耐污型銅導體穿墻套管，例：型號CWWL-40.5/2000A系40.5kV電壓、2000A電流、戶外-戶內高原耐污型鋁導體穿墻套管，例：型號CWW-24/5000A系24kV電壓、5000A電流、陜西宇國高壓電氣型號說明：CL——戶內鋁導體穿墻套管。C——戶內銅導體穿墻套管。CWL——戶外-戶內鋁導體穿墻套管。CWWL——耐污型戶外-戶內鋁導體穿墻套管。CW——戶外-戶內銅導體穿墻套管。CWW——耐污型戶外-戶內銅導體穿墻套管。CM——戶內母線穿墻套管CMW——戶外母線穿墻套管
一、產品概述本產品是一種新型干式穿墻套管，套管芯體采用ERC高溫加強型耐酸芯棒和先進的干式生產技術，產品性能穩定，局部放電量小，介質損耗小，產品免于維護，同時由于產品采用合理的設計結構，產品內部電場分布均勻，熱穩定性能好，運行系數較高。另外產品外絕緣材料還采用電氣性能，憎水性能和耐老化性能優異的高溫硫化硅橡膠材料。因此，產品具有優異的耐污能力和防爆性能，在產品運輸，安裝等方面極為快捷方便，符合電力產品環保、無油化、小型化的發展趨勢。是滿足城鄉高壓電網改造要求的新一代產品。二、主要技術參數（性能滿足GB/T4109-1999）產品型號額定電壓額定電流允許彎曲負荷(N彎曲破壞負荷雷電沖擊耐受電壓峰值工頻1min濕耐受電壓有效值介質損耗正切（%）局部放電量值（PC）110/630-2000126630-20006251250550230≤0.7≤10三、復合干式穿墻套管安裝尺寸產品型號總長度(MM）戶外絕緣距離(MM）戶外小爬電跟離(MM）戶內絕緣距離(MM）戶內小爬電距離(MM）戶內端長度(MM）安裝法蘭厚度(MM）安裝法蘭中心孔距(MM）安裝法蘭孔數(N)接線端子孔距(MM）接線端子孔數(N)FCGW-10/200-63053019028520024028010Φ904-Φ14M16FCGW-10/800-400057019042020024037010Φ1704-Φ1840*404-Φ14FCGW-10/800-3150高原型76021044021043047010Φ1752-Φ1840*404-Φ14FCGW-24/400-400080021064022062048010Φ1704-Φ1840*404-Φ14FCGW-35/630-40001100410114037078058012Φ2004-Φ1840*404-Φ14FCGW-35/630-4000高原型1300410114037078068012Φ2004-Φ1840*404-Φ14FCGW-66/630-2000210071022507102200110015Φ3506-Φ1840*404-Φ14FCGW-110/630-200030001150315011503100152015Φ3506-Φ1840*404-Φ14
>穿墻套管使用范圍：穿墻套管用于電容柜、老化箱、風電機房、工廠，移動式變電站，電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。穿墻復合套管按其使用環境可分為戶內和戶外穿墻套管。按穿過其中心的導體不同可分為母線穿墻套管、銅導體穿墻復合套管和鋁導體穿墻套管。>穿墻套管安裝要求：穿墻套管水平安裝時法蘭在墻外側；垂直安裝則法蘭在上方。穿墻套管中心距離，一般規定35kV為60em；10kV為45cm，如用于潮濕環境，應適當增大距離。進、出線雙回路的穿墻套管為避免干擾，小距離應相距2m以上。穿墻套管引線至戶外地面的高度應盡量滿足6．35kV不少于4m；110kV不少于5m；如高度不足2．5m時，必須裝設固定圍欄。穿墻套管應根據連接導線(母排)選用相同材質的導電桿，如材質不同，必須通過銅一鋁過渡板連接。穿墻套管戶外引線必須制作“U”形滴水彎頭，如用絕緣導線，則要在“U”形彎頭底部將絕緣切口以利泄水。穿墻套管一般宜固定在厚度為8～20mm鋼板上，并使孔徑大于套管嵌入部位5mm以上；固定板為混凝土板時， 厚度不得超過50mm，而且不得將法蘭埋人混凝土或抹灰層內。對于額定電流在1500A以上的穿墻套管，不得裝在混凝土板上。但裝在鋼板上時，由于鋼為導磁體，當大電流通過套管導電桿，在鋼板上形成閉合磁路，會產生很大的渦流、磁滯損耗而使鋼板嚴重發熱，將加速套管的絕緣介質老化。為此，可在鋼板套管嵌入孔之間沿直徑橫向開出寬度為3～5mm的縫隙，將孔與孔之問在水平方向連通，然后再用非磁性材料(銅/鋁或不銹鋼)填焊縫隙，以增加環繞套管磁路的磁阻，從而減少損耗發熱，有效地延長套管的使用壽命。>訂貨需知：用戶在購買產品時，請明確以下幾點：1、穿墻套管的基本型號、規格、數量；2、穿墻套管電壓與電流；3、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。注：用戶如有特殊要求，本公司可以代為設計制造
在江蘇省采購廣西百色市田陽縣24KV高壓穿墻套管CWLB-35/630A免費咨詢請認準奇帆電力科技有限公司(江蘇分公司),品質保證讓您買得放心,用得安心，廠家直銷,減少中間環節，讓您購買到更加實惠、更加可靠的產品。（聯系人:樊經理-18158339704,QQ:2207026335,地址:樂清柳市鎮坭后村）。
