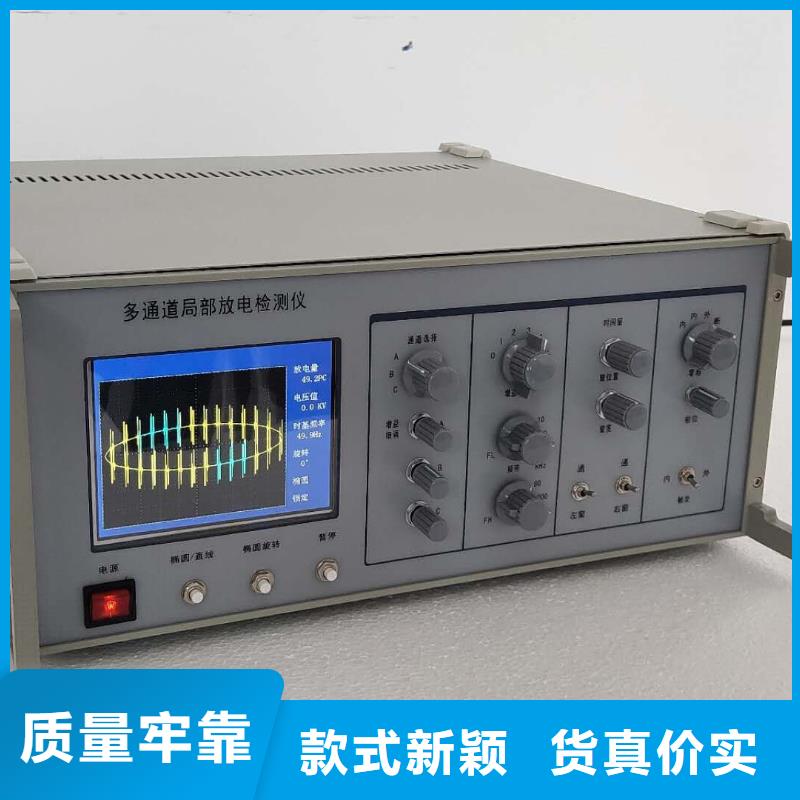

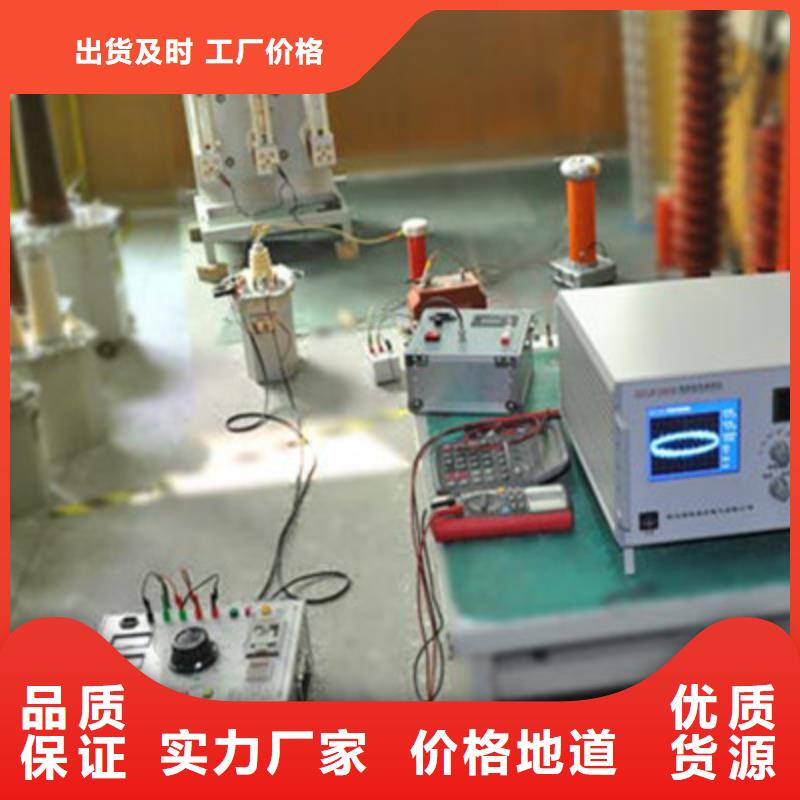

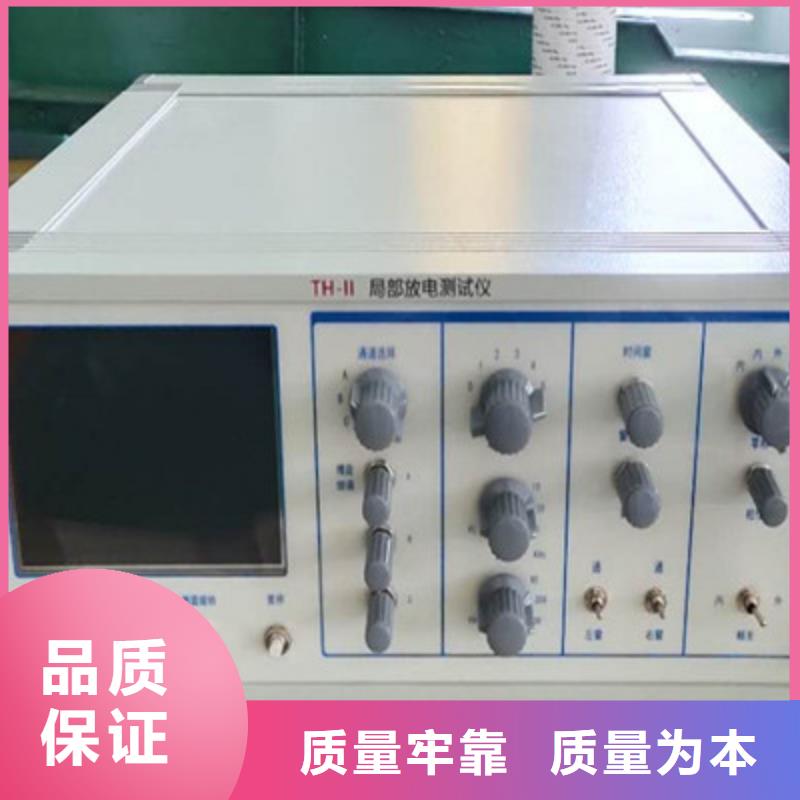

永州工頻高壓局放試驗裝置 變壓器感應局放試驗測試系統技術方案一、適用范圍本設備主要用于部分35kV電壓等級、20000KVA等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％主要設備的技術參數（一）、TH-2007多通道局部放電檢測儀簡介TH-2007多通道局部放電檢測儀是我們繼TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，TH－2007多通道局部放電檢測儀比TH－8601、TH－9801、TH－2002局放儀在設計上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。

永州工頻高壓局放試驗裝置校正脈沖發生器 用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為L(zhǎng)CR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照J(rèn)F-2007多通道局部放電檢測儀3、檢測阻抗的選擇：適當?shù)倪x擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

<永州>天正華意電氣設備有限公司 永州專業銷售局放儀-靠譜

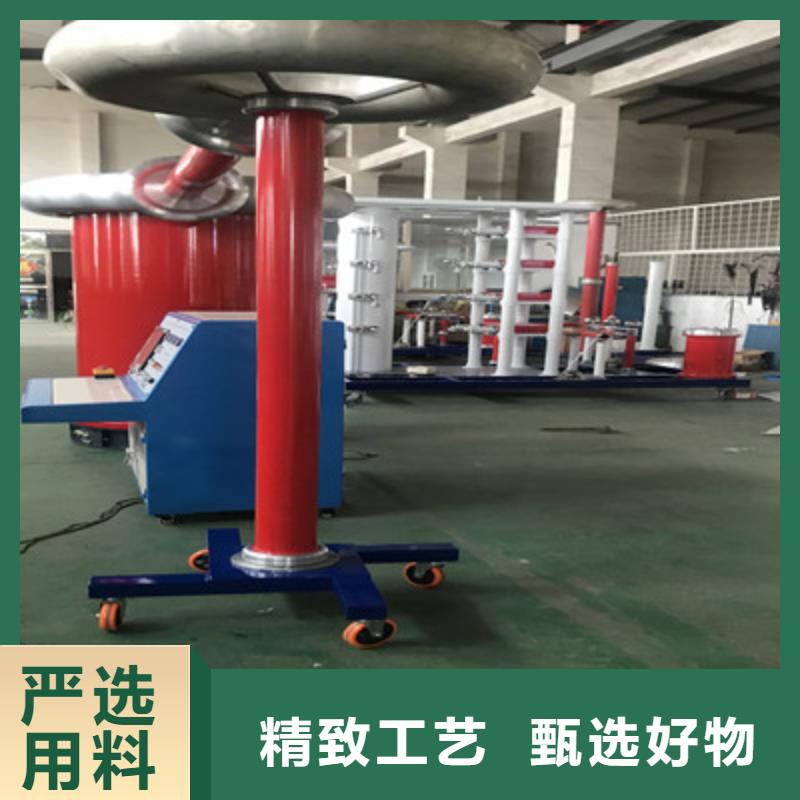

永州工頻高壓局放試驗裝置 耦合電容器型號：OWF -400/300額定頻率：50Hz標稱電容量：400PF額定電壓：300kV工頻耐壓水平：330kV/1min局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：油浸移動式，由頂罩、高壓臂、低壓臂和底座組成，可作為耦合電容器進行局部放電測量。4、G300-0.5工頻保護電阻型號：GR300-0.5額定頻率：50Hz額定電壓：300kV標稱電阻：5kΩ局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。5、KZT-9901工頻控制臺型號 操作裝置功能：1)設有過電壓、過電流等多種保護2)設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；3)采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；4)設有聲光警告5)設有零壓合閘、試品擊穿自動回零功能6)設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位7)電源為220V控制6、電源濾波器型號：LB-150/0.38額定電壓：0.38kV額定容量：150kVA衰減特性：10KHz－100KHz 衰減≥50dB100KHz－300KHz 衰減≥60dB局部放電水平： 額定電壓下 Q≤ 3PC干式自然冷卻結構7、JFD-2006數字式局部放電檢測儀（集成在控制臺內）系統主要性能技術指標可測試品的電容量范圍6PF~250μF檢測靈敏度允許電流

<永州>天正華意電氣設備有限公司 永州專業銷售局放儀-靠譜
<永州>天正華意電氣設備有限公司 <永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 使用技術及注意事項1、因各生產廠家絕緣子的材料和制作工藝略有不同，偵測到放電故障后儀器顯示的數值也不同。2、聽到故障聲音后（故障聲音包括放電產生的高頻聲音和絕緣子本身絕緣電阻下降發出的高頻雜音），原則上應按常規方法有針對性的檢修，外觀檢查，清洗，擦拭等。3、擦拭后，仍能聽到故障聲音，說明此絕緣子不是污染放電，已經嚴重劣化。4、在干燥天氣10KV（距離6-18M），27KV（距離6-10M），35KV（距離10-22M），110KV（距離20-40M），220KV（距離30-45M），500KV（距離35-50M），線路聽到故障聲音后〔顯示分貝值大于20（參考值）〕，說明此絕緣子絕緣不良或27KV以上絕緣子串絕緣電阻降低（靈敏度調至）。5、偵測閃絡故障時，受天氣狀況影響（如晴天，陰天，下霧天）所測數值有所不同。在同一絕緣子上，如晴天檢測不到故障聲音，而在下霧天能夠檢測到，說明該絕緣子故障較小，如晴天能直接檢測到故障聲音，說明故障已比較大。6、在一定濕度下（如早上，下霧天）沒有聽到放電音，可減少絕緣子擦洗次數，避免大面積盲目擦拭每個絕緣子，省工省時，減輕工作量。7、在晴天時對變電站高壓接頭在3-6米偵測時，10KV顯示分貝值大于20；35KV顯示分貝值大于30；110KV顯示分貝值大于40；220KV顯示分貝值大于45；500KV顯示分貝值大于60；即接觸不良應引起點注意（參考值）。8、在干燥天氣偵測到的絕緣子故障音多為低阻和閃絡故障，濕度較大的天氣多為污染故障（包含低阻和閃絡故障）。9、在同一條線路上，可對多個絕緣子比較，可迅速判斷出故障絕緣子。10、在同一條線路上，聽到多個絕緣子故障聲音后，應首先檢查分貝值大的絕緣子故障，再檢查分貝數值比較小的絕緣子故障。11、運行中的汽車，人體走動，都會產生超聲波，但不是連續性的，有時會干擾機器，應注意區別。

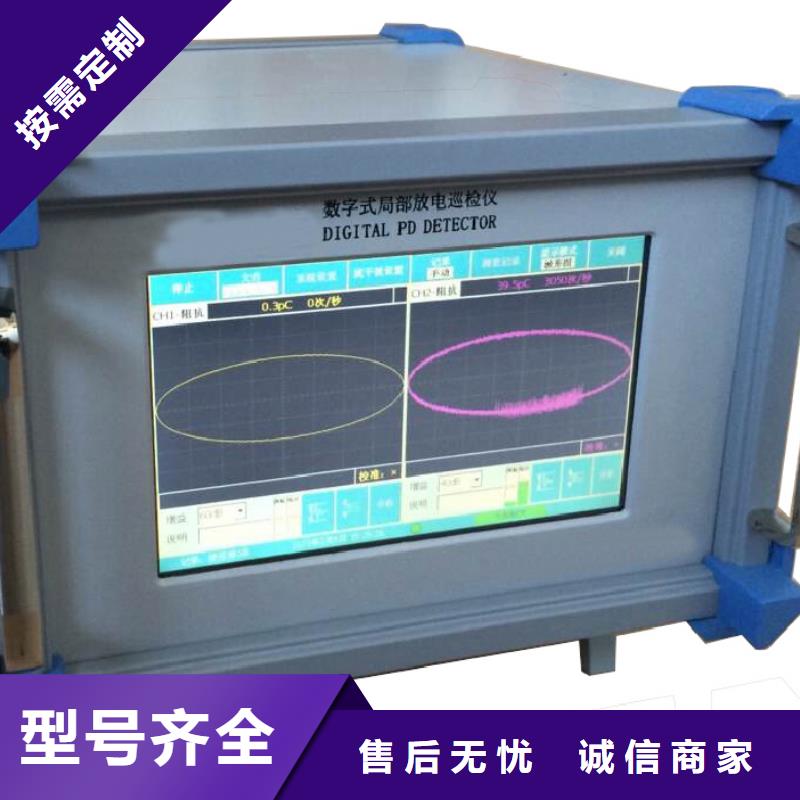

永州工頻高壓局放試驗裝置 橢圓掃描時基：（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。（2）旋轉：以30°為一檔旋轉，調整觀察角度。（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率20dB。（4）正負脈沖響應不對稱性±100Hz脈沖上升沿時間：100us注入電容：10PF，100PF電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V八、15KVA三倍頻電源變壓器輸入電壓：三相380 V， 50 Hz輸出電壓： 0 ～ 250 V， 150 Hz輸入電流： 22.8 A輸出電流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA負載特性：阻性、感性、容性均可調壓方式：?jiǎn)蜗唷㈦妱?dòng)調壓允許運行時間：0.5h冷卻方式：干式自冷試驗控制臺1.1、JFE-2003液晶型局部放電檢測儀部分本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。產品特點：?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。?操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。?自由選擇橢圓、直線、正弦顯示方式?采用數字開窗技術，可避免干擾對測量的影響。?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。?可對當前放電圖譜進行保存，實現測試結果的可追溯性。

<永州>天正華意電氣設備有限公司
永州專業銷售局放儀-靠譜

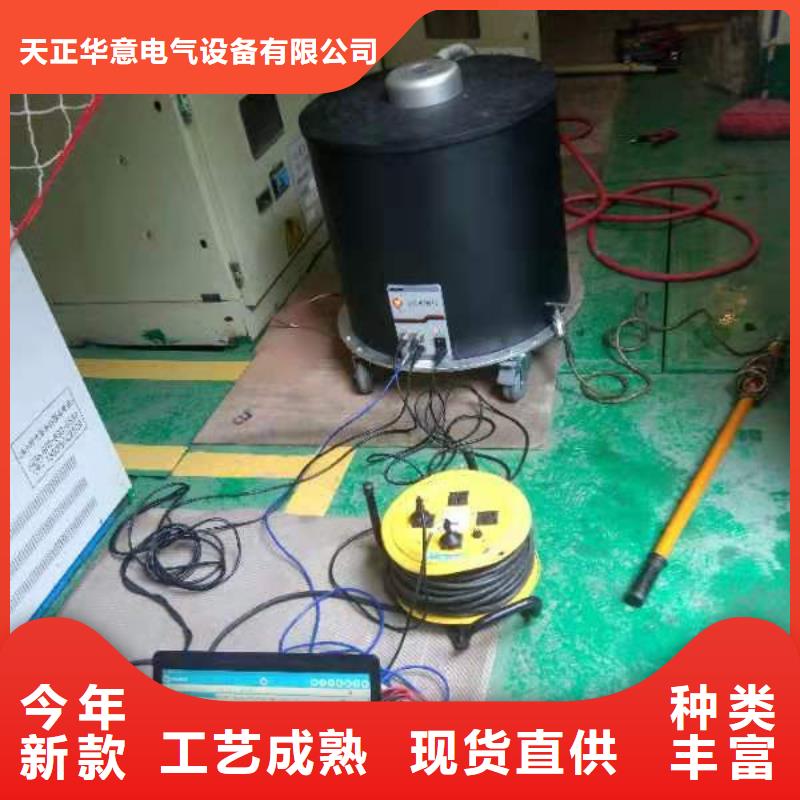

永州工頻高壓局放試驗裝置 概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：?jiǎn)蜗噼F殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。二、產品型號編制說明本型號編制參照J(rèn)B/T.3837《變壓器類產品型號編制方法》三、使用貯存條件1．海拔高度不超過2000米2．周圍空氣溫度-5℃＋40℃，空氣相對濕度不大于85％（＋20％），從一個環境換到另一個環境，溫差不得大于15％。3．無導電塵埃存在。4．無火災及爆炸危險品。5．不含有腐蝕金屬和絕緣的氣體存在。6．無劇烈振動和碰撞的場所。7．地面水平面不超過3度。8．電源電壓波形為正弦波，波形畸變率小于1％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 橢圓掃描時基：（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。（2）旋轉：以30°為一檔旋轉，調整觀察角度。（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率20dB。（4）正負脈沖響應不對稱性±100Hz脈沖上升沿時間：100us注入電容：10PF，100PF電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V八、15KVA三倍頻電源變壓器輸入電壓：三相380 V， 50 Hz輸出電壓： 0 ～ 250 V， 150 Hz輸入電流： 22.8 A輸出電流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA負載特性：阻性、感性、容性均可調壓方式：?jiǎn)蜗唷㈦妱?dòng)調壓允許運行時間：0.5h冷卻方式：干式自冷試驗控制臺1.1、JFE-2003液晶型局部放電檢測儀部分本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。產品特點：?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。?操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。?自由選擇橢圓、直線、正弦顯示方式?采用數字開窗技術，可避免干擾對測量的影響。?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。?可對當前放電圖譜進行保存，實現測試結果的可追溯性。

永州專業銷售局放儀-靠譜 <永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。

永州工頻高壓局放試驗裝置 尊敬的顧客感謝您使用本公司的產品。在您初次使用設備前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用我公司設備。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的設備可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于試驗設備均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。三年內如產品出現缺陷，實行免費維修。三年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當設備連線處聯機狀態時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品做聯機試驗前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無產品蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。

<永州>天正華意電氣設備有限公司
永州專業銷售局放儀-靠譜 <永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 校正脈沖發生器1、用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為L(zhǎng)CR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照TH-2010多通道局部放電檢測儀3、檢測阻抗的選擇：適當?shù)倪x擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置中高頻工業設備的干擾圖形。（圖5—13）波形特點：連續發生，僅出現在電源波形的半周內。原因：感應加熱裝置和頻率接近檢測頻率的超聲波發生器等。（11）鐵芯磁飽和諧波的干擾圖形波形特點：較低頻率的諧波振蕩，出現在兩個半周上，幅值隨試驗電壓升高而增大，不加電壓時消失，有重現性。原因：試驗系統各種鐵芯設備（試驗變壓器、濾波電抗器、隔離變壓器等）磁飽和產生的諧振。電極在電場方向機械移動的干擾圖形。（圖 5—15）波形特點：僅在試驗電壓的半周（正或負）上出現的與峰值對稱的兩個放電響應，幅值相等，而脈沖方向相反，起始電壓時兩個脈沖在峰值處靠得很近，電壓升高時逐漸分開，并可能產生新的脈沖訊號對。原因：電極的部分（尤其是金屬箔電極）在電場作用下運動。漏電痕跡和樹枝放電波形特點：放電訊號波形與一般典型圖象均不符合，波形不規則不確定。原因：玷污了的絕緣上漏電或絕緣局部過熱而致的碳化痕跡或樹枝通道。在放電測試中必須保證測試回路中其它元件（試驗變壓器、阻塞線圈、耦合電容器、電壓表電阻等）均不放電，常用的辦法是用與試品電容數量級相同的無放電電容或絕緣結構取代試品試驗，看看有無放電。了解了各種放電類型的波形特征，來源以及識別干擾后就可按具體情況采取措施排除干擾和正確地進行放電測量了。

永州專業銷售局放儀-靠譜

永州工頻高壓局放試驗裝置 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。

<永州>天正華意電氣設備有限公司 永州專業銷售局放儀-靠譜

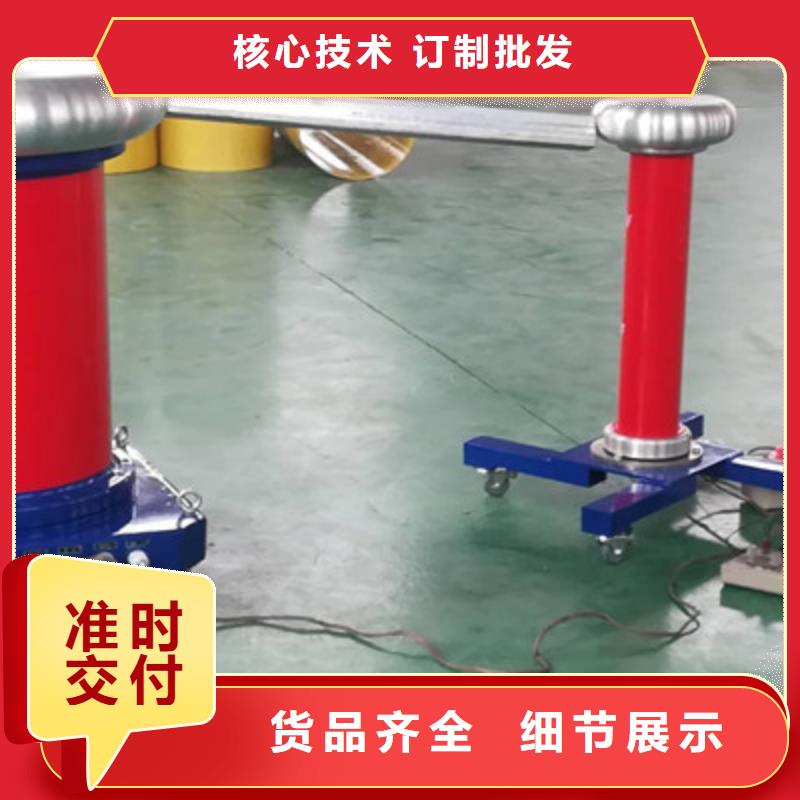

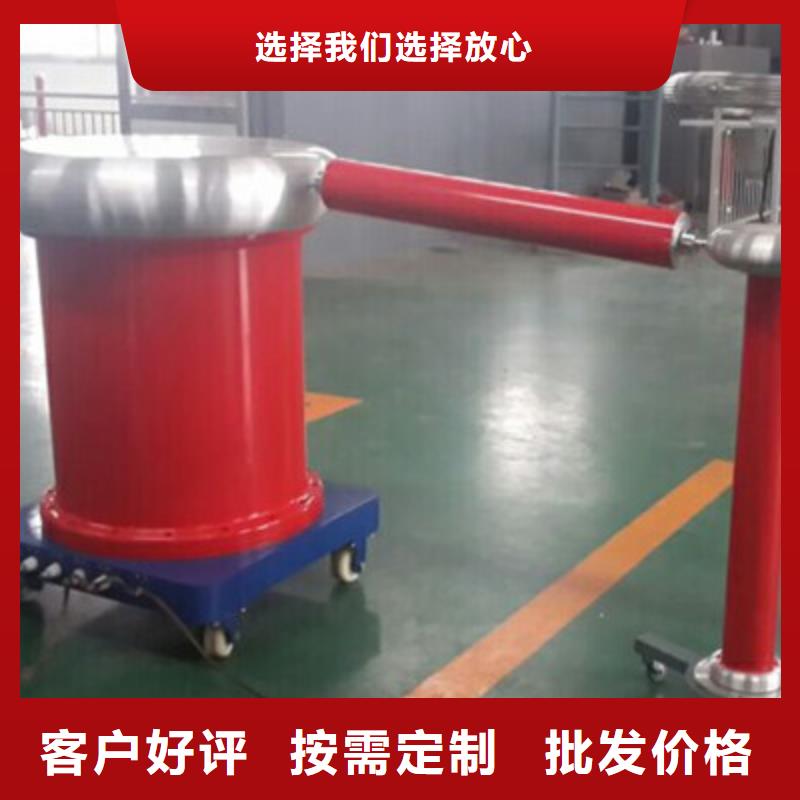

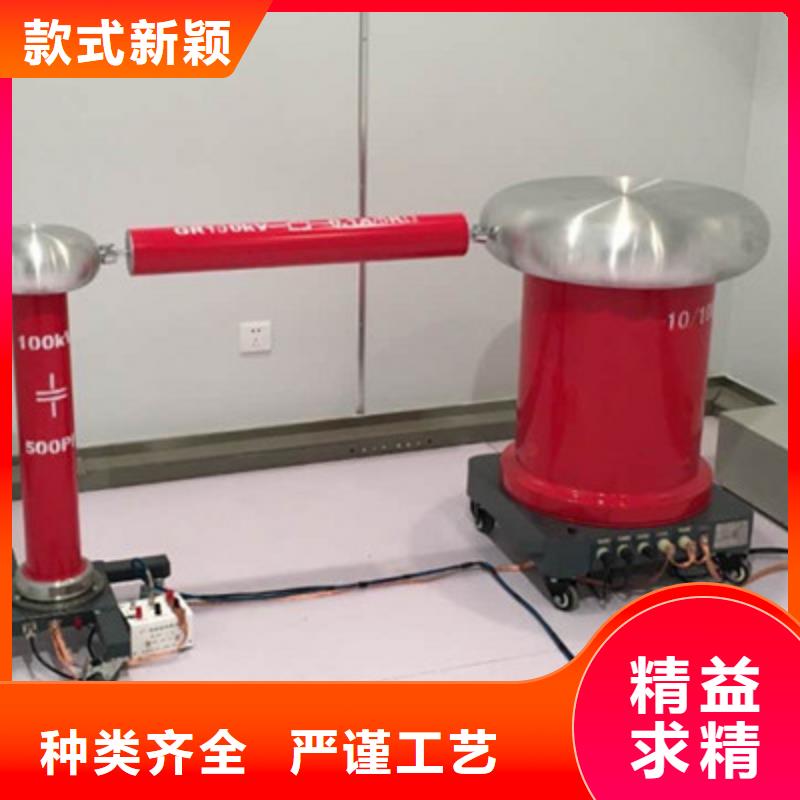

永州工頻高壓局放試驗裝置無局放耦合電容器兼分壓器 型號：FOF-150/200額定電壓：150kV 高壓臂電容量：200pF標稱分壓比：1000：1電容器介質損耗角正切值：在20℃，0.9─1.1UN下不大于0.002電容器短時工頻耐壓值為1.1UN 允許運行時間：UNIN運行60min70％UNIN 連續運行介質損耗：≤0.5％測量精度：≤±1％頻率：50~200Hz電容量偏差范圍：-5~＋10％（五）無局放保護電阻保護電阻連接在試驗變壓器與耦合電容器之間用來限制試品閃絡時的短路電流，保護試品及試驗變壓器。結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。型號：RD-150/0.1額定電壓：150kV額定電流：0.1A電阻值： 3kΩ運行時間：1h溫升：額定條件運行時，電阻表面溫升不大于55K（六）工頻無暈試驗變壓器 型號：YWDT-15kVA/150kV 額定容量：15kVA額定輸入電壓：0.38kV 額定輸入電流：39.5A額定輸出電壓：150kV額定輸出電流：0.1A測量繞組電壓：150V聯結組：II0冷卻方式：ONAN使用條件：戶內允許運行時間：100％UNIN 運行60min70％UNIN連續運行相數：?jiǎn)蜗囝l率：50Hz局部放電量：100％UN ≤3pC產品結構：環氧玻璃絲繞制絕緣外殼（七）試驗開關柜7.1接觸式電動調壓器型號：TEDG-15容量：15kVA輸入電壓：0.5kV，單相，150Hz輸入電流：30A輸出電壓：0~0.55kV，單相，150Hz輸出電流：27.3A7.2電源隔離濾波器型號：LB-15額定容量：15kVA 圖片僅供參考額定輸入電壓：0.38kV額定輸入電流：39.47A額定輸出電壓：0.38kV額定輸出電流：39.47A 相數：?jiǎn)蜗囝l率：50Hz 衰減特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用條件：戶內冷卻方式：自然冷卻7.3三倍頻變壓器型號：SGP-20容量：20kVA輸入電壓：0.38kV，三相，50Hz 輸入電流：30.4A輸出電壓：0.5kV，單相，150Hz輸出電流：23.1A7.4三倍頻補償裝置型號：BKDG-15容量：15kvar額定電壓：500V電抗值：20Ω~40Ω三種電容值：1uF~50uF三種

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 橢圓掃描時基：（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。（2）旋轉：以30°為一檔旋轉，調整觀察角度。（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率20dB。（4）正負脈沖響應不對稱性±100Hz脈沖上升沿時間：100us注入電容：10PF，100PF電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V八、15KVA三倍頻電源變壓器輸入電壓：三相380 V， 50 Hz輸出電壓： 0 ～ 250 V， 150 Hz輸入電流： 22.8 A輸出電流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA負載特性：阻性、感性、容性均可調壓方式：?jiǎn)蜗唷㈦妱?dòng)調壓允許運行時間：0.5h冷卻方式：干式自冷試驗控制臺1.1、JFE-2003液晶型局部放電檢測儀部分本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。產品特點：?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。?操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。?自由選擇橢圓、直線、正弦顯示方式?采用數字開窗技術，可避免干擾對測量的影響。?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。?可對當前放電圖譜進行保存，實現測試結果的可追溯性。

<永州>天正華意電氣設備有限公司 永州專業銷售局放儀-靠譜
永州專業銷售局放儀-靠譜 <永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 抗干擾措施和局部放電圖譜簡介對于局部放電實驗我們怕的就是干擾，下面簡單介紹一下實驗中可能遇到的干擾以及抗干擾的方法：（一）測量的干擾分類干擾有來自電網的和來自空間的。按表現形式分又分為固定的和移動的。主要的干擾源有以下一些：①懸浮電位物體放電，通過對地雜散電容耦合②外部電暈③可控硅元件在鄰近運行④繼電器，接觸器，輝光管等物品⑤接觸不良⑥無線電干擾⑦熒光燈干擾⑧電動機干擾⑨中高頻工業設備（二）抗干擾方法采用帶調壓器，隔離變壓器和濾波器的控制電源設置屏蔽室，可只屏蔽試驗回路部分可靠的單點接地，將試驗回路系統設計成單點接地結構，接地電阻要小，接地點要與一般試驗室的地網及電力網中線分開。采用高壓濾波器用平衡法或橋式試驗電路利用時間窗，使固定相位干擾處于亮窗之外采用較窄頻帶，或用頻帶躲開干擾大的頻率范圍在高壓端加裝高壓屏蔽罩或半導體橡膠帽以防電暈干擾試驗電路遠離周圍物體，尤其是懸浮的金屬固體！（三）初做實驗者對波形辨認還是有一定困難的，下面就簡單介紹一 放電類型和干擾的初步辯認：1． 典型的內部氣泡放電的波形特點：(圖 5—01)A．放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。B．在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。C．兩個相反半周上放電次數和幅值大致相同（相差至3：1）。D．放電波形可辯。E．q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。F．局部放電起始電壓Ui和熄滅電壓Ue基本相等。G．放電量q與時間關系不大。H．如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

<永州>天正華意電氣設備有限公司

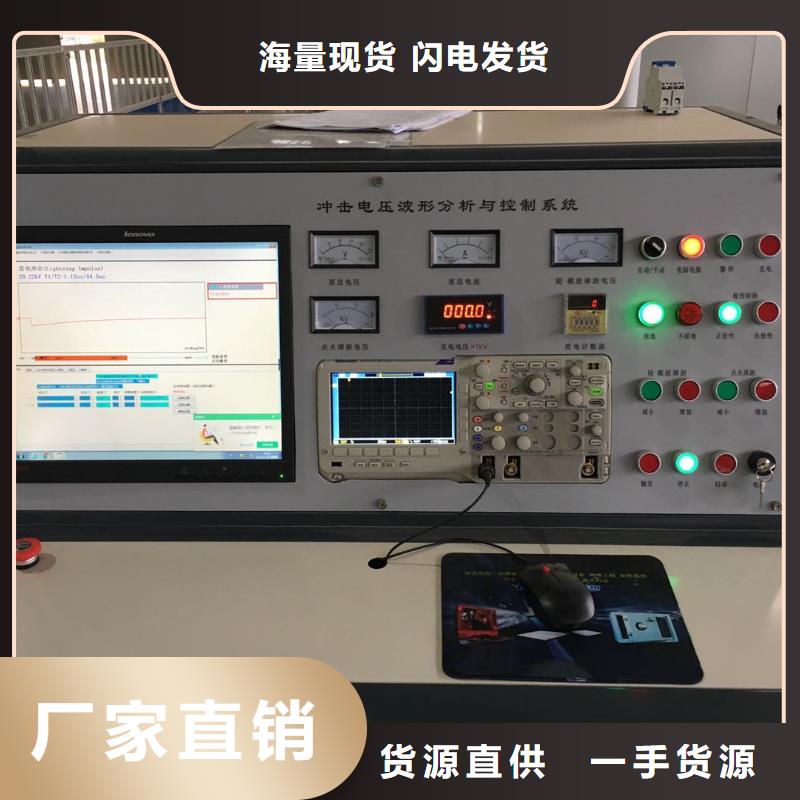

永州工頻高壓局放試驗裝置 主要技術性能１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─＋10％CN 。３、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。５、電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。７、產品使用時其環境空氣相對濕度應不大于80％。（三）、GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓：100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

<永州>天正華意電氣設備有限公司

永州工頻高壓局放試驗裝置 介質內單個氣泡在交流電壓下的局部放電過程U(t)一一外施交流電壓Uc(t)一一氣泡不擊穿時在氣泡上的電壓Uc’(t)一一有局部放電時氣泡上的實際電壓Vc一一氣泡的擊穿電壓Y r一一氣泡的殘余電壓 Us—局部放電起始電壓(瞬時值)Ur一一與氣泡殘余電壓v r對應的外施電壓Ir一一氣泡中的放電電流電極間總電容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca電極間施加交流電壓 u(t)時，氣泡電容Cc上對應的電壓為Uc(t)。如圖2—1所示，此時的Uc(t)所代表的是氣泡理想狀態下的電壓（既氣泡不發生擊穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施電壓U(t)上升時，氣泡上電壓Uc(t)也上升，當U(t)上升到Us時，氣泡上電壓Uc達到氣泡擊穿電壓氣泡擊穿，產生大量的正、負離子，在電場作用下各自遷移到氣泡上下壁，形成空間電菏，建立反電場，削弱了氣泡內的總電場強度，使放電熄滅，氣泡又恢復絕緣性能。這樣的一次放電持續時間是極短暫的，對一般的空氣氣泡來說，大約只有幾個毫微秒(10的負8次方到10的負9次方秒)。所以電壓Uc(t)幾乎瞬間地從Vc降到Vr，Vr是殘余電壓；而氣泡上電壓Uc‘(t)將隨U(t)的增大而繼續由Vr升高到Vc時，氣泡再—次擊穿，發生又—次局部放電，但此時相應的外施電壓比Us小，為(Us-Ur)，這是因?yàn)闅馀萆嫌袣堄嚯妷篤r的內電場作用的結果。Vr是與氣泡殘余電壓Yr相應的外施電壓，如此反復上述過程，即外施電壓每增加(Us-Ur)，就產生一次局部放電．直到前—次放電熄滅后，Uc’(t)上升到峰值時共增量不足以達Vc(相當于外施電壓的增量Δ比(Us-Ur)小)為止。

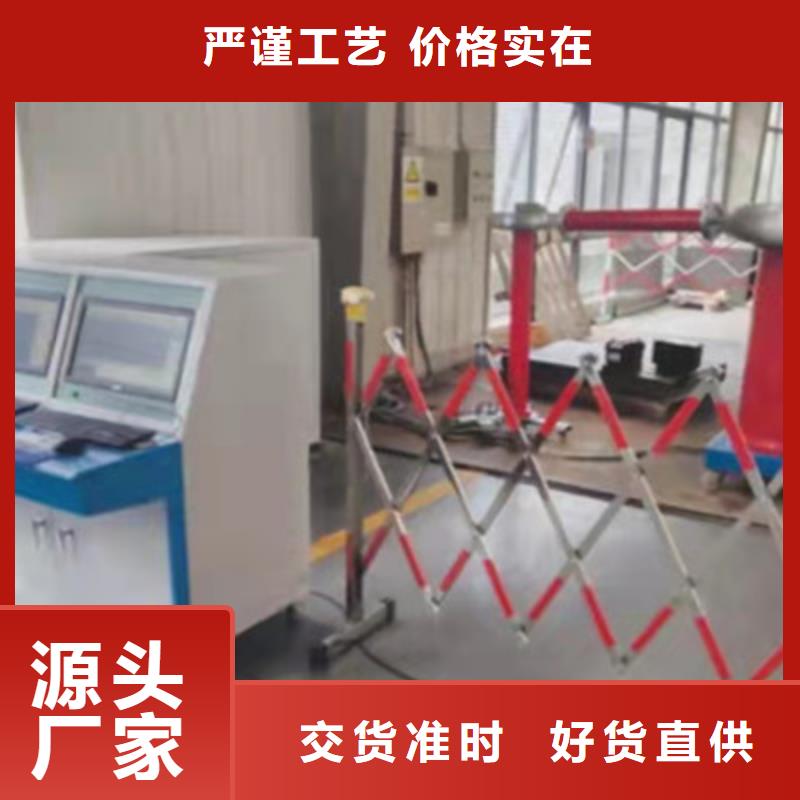

永州工頻高壓局放試驗裝置 采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。根據上述原理圖可以看出，局部放電測試的靈敏度和準確度和整個系統密切相關，要想順利和準確的進行局部放電測試，就必須將整個系統考濾周到，包括系統的參數選取和連接方式。另外，在現場試驗時，由于是驗證性試驗，高壓限流電阻可以省掉。三、幾種典型試品的接線原理圖。（1）電流互感器的局放測試接線原理圖a電流互感器接線（2）電壓互感器的局放測試接線原理圖A．工頻加壓方式接線原理圖B．高頻加壓方式接線原理圖為了防止電壓互感器在工頻電壓下產生大的勵磁電流而損壞，高壓電壓互感器一般采取自激勵的加壓方式。在電壓互感器的低壓側加一倍頻電源，在電壓互感器的高壓端感應出高壓來進行局部放電實驗。這就是通常所說的三倍頻實驗。其接線原理圖
