紹興直流系統接地故障定位儀 檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。6.2 高檢測效率，鉗表鉗一扎回路出線：在直流配電屏的屏面上的各個保險的出口線（捆成一扎）上，如果檢測結果為“非接地”說明該扎直流電源的回路均無接地故障。如果該扎線檢測結果有“接地”，再分別鉗各個回路，檢測方法同上。假設檢測出第N饋線支路有故障后，欲進一步尋找饋線支路以下的各個分支路時，可繼續按照上述步驟，用鉗表對各個分支路進行檢測。6.3 故障進一步定位：檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。6.4 利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。

<紹興>天正華意電氣設備有限公司

紹興直流系統接地故障定位儀 模式：通過該按鍵可以實現分析儀工作模式的選擇，分析儀工作模式可選擇為自動模式或強制模式，當設定為自動模式時分析儀狀態欄模式顯示為“Auto”，當設定為強制模式時分析儀狀態欄模式顯示Force”開機默認為“Auto”。關于強制模式與自動模式的說明：當分析儀式工作在自動模式時，只有檢測到第I段母線系統對地電壓發生一定偏差之后才啟動檢測橋進行故障判斷，當系統恢復正常后會自動停止檢測橋的投入；當分析儀工作在強制模式時，分析儀會主動啟動檢測橋進行故障檢測，檢測完成之后無論是否存在接地或環網故障都將會向系統對地投入檢測橋。5．2．2 探測儀操作探測儀面板共設有三個按鍵，分別為“電源”“功能”“測試”，探測儀所有的檢測功能均可通過這三個按鍵來實現，探測儀兼容D型采集器和A型采集器，使用時請注意接入的采集器類型以及不同采集器類型對應的分析儀的“”和“”波形狀態。電源：電源開關按鍵；功能：按功能鍵選擇所需要的測試功能項；測試：選擇需要的功能后按此鍵開始測試。5．3 顯示5．3 .1分析儀顯示開機后分析儀進入主界面顯示，分析儀有一個顯示畫面，顯示內容如下：分析儀開機便會對系統進行檢測，檢測完畢后分析儀主界面上顯示系統當前電壓、系統正負對地電壓、正負對地絕緣電阻大小、系統分布電容大小、交流竄電狀態及是否存在環網故障。如果分析儀檢測到系統存在正極或負極絕緣故障，則對應的“正接地”或“負接地”故障指示燈閃爍。如果分析儀檢測到系統存在環網故障，則“正接地”與“負接地”故障指示燈同時閃爍。指示燈閃爍時表示分析儀正在向被測系統對地按設定的信號幅度和頻率切換檢測橋，指示燈處于非閃爍狀態時則分析儀沒有切換檢測橋。

小電流故障定位儀2023已更新(今日/造訪)
<紹興>天正華意電氣設備有限公司

紹興直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。【電源開關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下。【輸出指示】：打開電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。【信號輸出】：信號輸出口。

小電流故障定位儀2023已更新(今日/造訪) <紹興>天正華意電氣設備有限公司

紹興直流系統接地故障定位儀 使用方法5．1 接線5．1．1 分析儀接線分析儀共配有兩段連接插頭，其中I段包括一條紅色連接線、一條黑色連接線以及一條黃色連接線；II段包括一條紅色連接線以及一條黑色連接線。將配備的紅、黃、黑三條連接線插座一端按顏色標記插入分析儀I段插頭處；斷開電源開關，將紅、黃、黑三條連接線的另一端按如下述接入：將紅色連接線的紅夾連接到第I段母線的正極處；將黃色連接線的黃夾連接到第I段母線的地；將黑色連接線的黑夾連接到第I段母線的負極處；如果要檢測直流互竄，需將配備的紅、黑兩條線按下述接入裝置與系統：將紅色連接線與黑色連接線插座一端按顏色標記插入分析儀II段插頭處；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；如下圖示：不做直流互竄檢測時不接第II段母線的兩條連接線。5．1．2 探測儀與采集器連接將充滿電量的4節5號充電電池裝入探測儀的電池倉內；將采集器航空插一端與探測儀插座相連接。5．1．3上電檢查各部分接線無誤后，開啟分析儀電源開關，電源指示燈與液晶屏均被點亮，設備進入工作狀態，如果系統不存在接地，則分析儀正常指示燈亮，如果存在正接地則正接地指示燈亮，如果存在負接地則負接地指示燈亮。5．2 操作5．2．1 分析儀操作分析儀面板上共有四個按鍵，可對分析儀的工作參數進行調整，按鍵排列圖如下：調幅：通過該按鍵可以實現電流信號幅值大小的調節，電流信號幅值可在0mA0.25mA0.5mA1mA2mA之間進行循環設定，開機默認為1mA。復位：通過該按鍵可以實現程序重新初始化重新運行。波形：通過該按鍵可以實現電流波形的選擇，電流波形可選擇為方波或正弦波，當設定為方波時分析儀狀態欄波形顯示為“”，當設定為正弦波時分析儀狀態欄顯示為“”，開機默認為“”。

<紹興>天正華意電氣設備有限公司 小電流故障定位儀2023已更新(今日/造訪)

紹興直流系統接地故障定位儀每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次數據的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，數據同步完成之后，探測儀可以遠離分析儀，但使用時，在數據同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（4）分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止?fàn)顟B(tài)，以免影響檢測準確度。（6） 探測儀使用D型采集器檢測時如果出現“鉗表飽和”的字樣，請確保所測支路的電流大小沒有超過1A，如超過此數值，請鉗正負極雙根線。（7） 由于D型采集器采用齒片交錯工藝，在使用時，打開采集器，卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位閉合不緊密，損壞采集器。

紹興直流系統接地故障定位儀接地點方向的判定：接地點方向的判定是由卡線時鉗表箭頭的方向與檢測器所顯示的箭頭方向共同決定：以鉗表箭頭方向為參考方向，在檢測時，鉗表方向不變，當檢測器顯示的箭頭方向向下，說明接地點方向與鉗表箭頭方向是相反方向；當檢測器顯示的箭頭方向向上，說明接地點方向與鉗表箭頭方向是相同方向。6.6 利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：1)兩條支路的正極和負極分別相連形成環路；2)兩條支路的正極或者負極中的一極相連形成環路；3)兩條支路中一條支路的正極通過負載與另一條支路的負極相連成環路。如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時信號發生器所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。6.7 利用“波形”來判斷接地在檢測時，可以根據故障檢測器接地?zé)羰欠窳羴砼袛嘟拥兀瑫r也可以根據液晶上所顯示波形來判斷接地。其波形如下：(1)．非接地波形(2)．68K接地量程1接地實測波形(3)．68K接地量程1接地實測結果(4)．68K接地量程2接地實測波形(5)．68K接地量程2接地實測結果數值通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。（注：“量程一”可自動判斷接地，并顯示絕緣狀況。“量程二”是根據波形進行判斷接地，并檢測出漏電流大小。）6.8 電池的檢查：檢測時隨時注意故障檢測器電池電量指示，如發現電量不足時，應立即充電，以保證檢測精度。

<紹興>天正華意電氣設備有限公司 小電流故障定位儀2023已更新(今日/造訪)

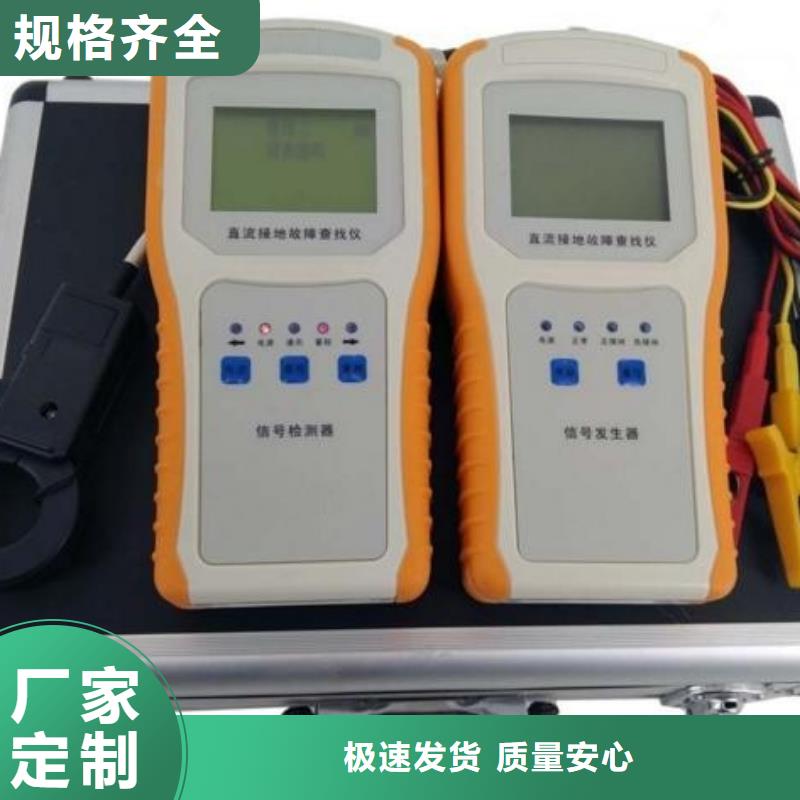

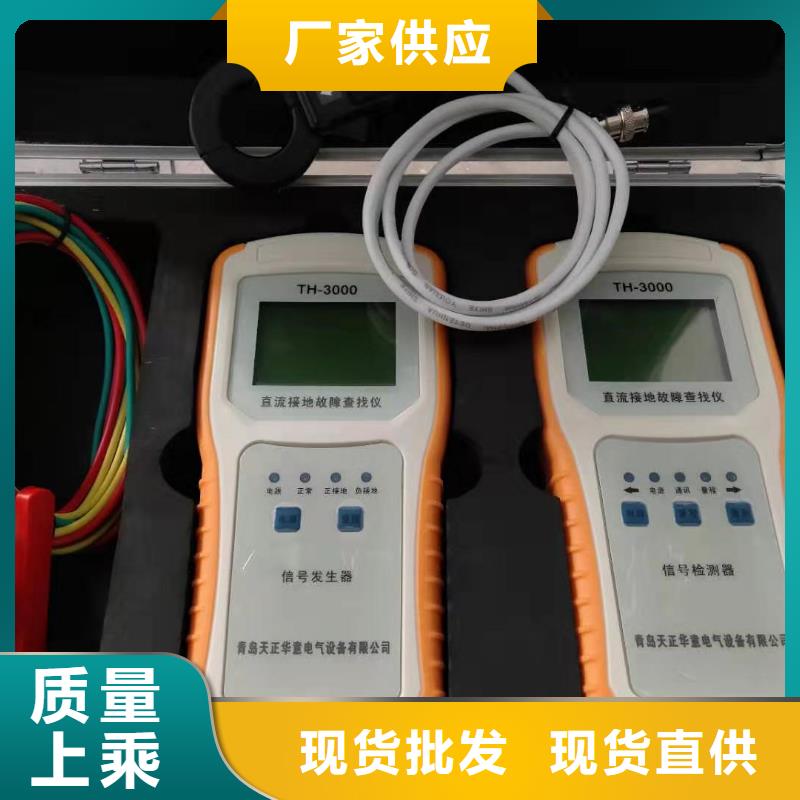

紹興直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

<紹興>天正華意電氣設備有限公司

紹興直流系統接地故障定位儀信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K-500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。三、裝置主要特點3.1 高精度采樣鉗表該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位；3.2 接地點方向顯示該裝置具有接地點方向顯示，可以快速的處理復雜支路或環路中接地點的定位；3.3 具有絕緣指數顯示功能絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。3.4 具有波形顯示功能所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的設備的檢測范圍與檢測精度以判斷的準確度。3.5 操作簡單，使用方便、快速使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。

<紹興>天正華意電氣設備有限公司 小電流故障定位儀2023已更新(今日/造訪)

紹興直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

<紹興>天正華意電氣設備有限公司 小電流故障定位儀2023已更新(今日/造訪)

紹興直流系統接地故障定位儀使用方法1．設備外觀及各功能鍵說明分析儀外觀示意圖探測儀外觀示意圖2． 操作方法（1 ）分析儀接入直流系統關閉分析儀電源開關，將隨設備配置的電源線一端插入分析儀，另一端按顏色分別接入直流系統的正極，負極與地線。棕：正極；藍：負極；黃/綠：地確定接線無誤之后開啟電源開關，進入分析儀的主界面，如下圖示：分析儀主界面開啟電源開關后，分析儀電源指示燈亮，并自動識別系統電壓等級，判斷系統是否存在交流竄電故障，計算系統絕緣阻抗，并顯示在LCD上，如果系統絕緣正常，正常指示燈亮，如果檢測出系統正對地或負對地絕緣異常，則正接地或負接地告警指示燈亮。（2）探測儀自檢將4節5號電池按標示放入探測儀電池倉中開啟電源開關，進入探測儀主界面，如下圖示：探測儀主界面當分析儀檢測到系統有絕緣故障時，將探測儀采集器鉗住分析儀的地線，用功能鍵將檢測功能選擇為故障探測功能，按下測試鍵進行檢測，如果出現“通信測試…請稍候”的提示界面，請將探測儀靠近分析儀，檢測開始后，探測儀將會出現接地檢測波形圖，檢測過程圖示如下：探測儀自檢接地檢測波形圖圖中向下箭頭為信號同步輔助箭頭，其出現在波形由高向低的轉折處；探測儀檢測時，會顯示兩個周期的信號波形圖，實測波形圖可能與上述圖形有所差別，只要正確顯示了兩個周期的波形圖則可判定設備自檢正常。接地點方向指示箭頭可以反映故障點相對測試點的方向，具體判斷方法見后面關于“利用‘接地點方向’檢測環路接地”的介紹。

<紹興>天正華意電氣設備有限公司 小電流故障定位儀2023已更新(今日/造訪) <紹興>天正華意電氣設備有限公司

紹興直流系統接地故障定位儀便攜式直流接地檢測儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。TH-3000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。本儀器與國內外同類型的儀器相比具有以下優點：使用簡單。

---
