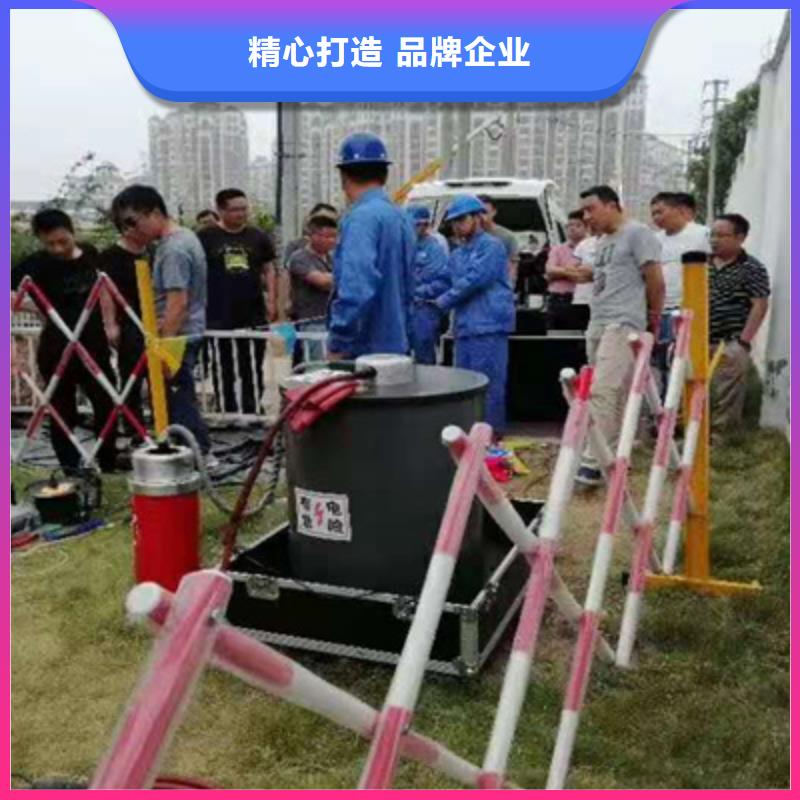

焦作振蕩波局放耐壓試驗系統性能特點：全套原裝進口，工藝水平高；為國際知名品牌進口設備，原廠，提供投標產品原廠項目授權書原件以及售后服務承諾函原件（2）＊加壓程序可以程序化自動導入相關標準，無需手動輸入，支持相電壓倍數輸入或電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇（3）大數據平臺具備機器學習功能；（4）＊電纜信息自動導入，與狀態檢測平臺數據實現共享；（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；（6）電纜振蕩波耐壓試驗：50次；（7）＊可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；（8）＊局放采集卡為工業級板卡；（9）＊數據采集裝置A/D轉換器大于14Bit；（10）＊軟件持免費無限制安裝使用不需加密碼狗任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據（11）＊分析軟件可以兼容市場上進口主流產品的測試數據；（12）＊具備VLF /DS/DAC三合一功能；（13）＊具備雙端定位功能；（14）＊設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；（15）＊至少選擇5個測量區間開窗分析；（16）＊補償電容支持外置測量阻抗以測試導線對定位誤差的影響；（17）＊測試信號深度可以在2-10范圍內自由選擇；（18）＊自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式（19）＊具備振蕩阻尼故障曲線校正測定功能；（20）＊測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加（21）便攜式使用，移動方便

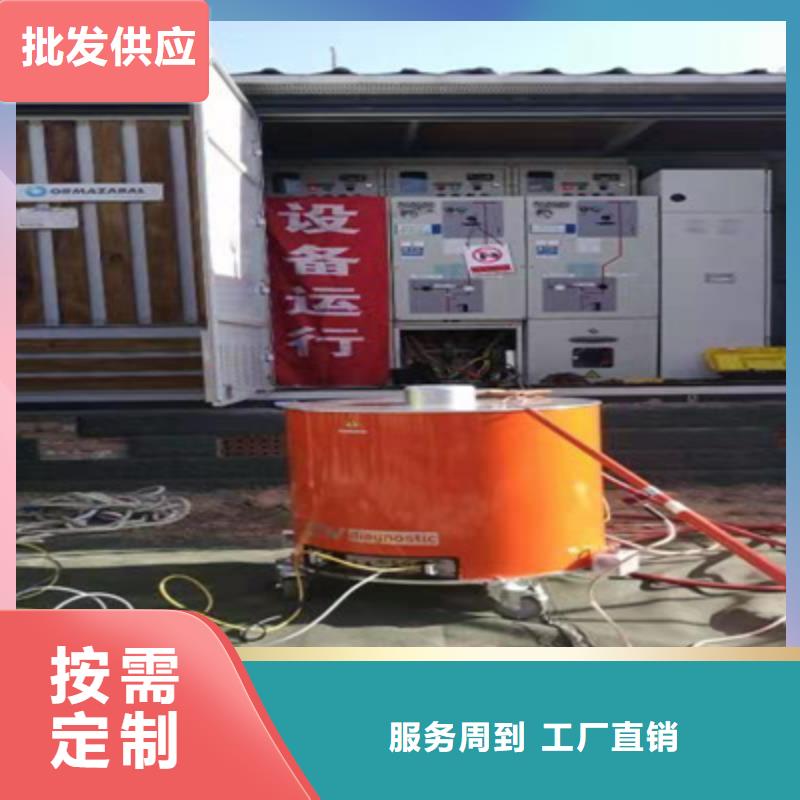

焦作振蕩波局放耐壓試驗系統電纜振蕩波局放測試系統 系統簡介：TH系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。主要包括： 的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit- 一體化軟件，可兼容其它同類廠家數據，自動導出報告 高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落設計；電源線、接地線、校驗線、急停線；系統電壓下局放量小于1pC 。局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間測試報告一鍵自動生成 ，測試結束后及自動生成測試報告

<焦作>天正華意電氣設備有限公司 焦作電纜震蕩波試驗原理

焦作振蕩波局放耐壓試驗系統電纜振蕩波局部放電測試系統電纜震蕩波測試系統的功能和用途振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術，針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生。● 用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的可靠性。● 用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量。● 運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性。有效檢測出電纜的各種局部缺陷并對其進行準確定位。

<焦作>天正華意電氣設備有限公司 焦作電纜震蕩波試驗原理
<焦作>天正華意電氣設備有限公司 <焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統35kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 60功能要求對30kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤21kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流10 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式

焦作振蕩波局放耐壓試驗系統 測試回路包括:1.1.1 硬件 TH 主要由兩部分構成 高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。 1.2 軟件 TH 軟件主要構成如下： TH 測試分析軟件，是用戶操作的主界面；該軟件是由筆記本電腦控制的。 該軟件可以進行下述操作： - 定義測試對象； - 校準測試電路； - 加壓測試； - 測試并保存測試數據； TH 瀏覽軟件內置于系統中，但也可以根據客戶要求將該軟件單機獨立安裝。該軟件的主要用途如下： - 顯示并管理測試數據，生成測試報告； - 利用脈沖反射儀分析測試數據； - 生成測試報告； - 生成數據庫特征。 TH 用戶界面是由鼠標和鍵盤控制。屏幕上每個鍵都標注了相應功能。每個處于活動狀態的功能鍵都是能進行相應的功能操作或直接進入下一個操作界面。點擊“Esc”鍵就會返回到 TH 系統起始界面。 TH 軟件的界面顯示以及功能可以歸納如下： 被測電纜：定義被測電纜系統參數； 測試校準：啟動并執行測試電路的校準； 測試操作：通過測試以及數據的保存來對電力電纜進行現場診斷； 瀏覽報告：分析數據并生成測試報告。

<焦作>天正華意電氣設備有限公司
焦作電纜震蕩波試驗原理

焦作振蕩波局放耐壓試驗系統 系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一。一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。增加了設備的使用效率。且交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　3、10kV測試系統介紹3.1主要技術指標：（1）、試品電容量：≤2ｕF（約5km）（2）、試驗電壓：AC 21.6kV（3）、阻尼振蕩波頻率范圍：30～600Hz（4）、變頻串聯諧振耐壓試驗頻率范圍：20～300Hz（5）、局放測試范圍：10PC～20nC （6）、局放定位精度：1％

<焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統本測試系統按照 IEC 348 關于電子測量儀器標準進行設計，能夠確保操作者的。請嚴格遵守和地方以及操作手冊中提及的安規。 請在正常天氣情況下使用 OHV 系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。 本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要求 由專業人員來完成，請勿擅自操作。 2.2 警告 進行任何測試前，切記將測試系統接地。 請為自己的負責！ OHV 系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身。 測試者和輔助人員應嚴格遵守規定，防止造成人員和設備傷害。 測試時，請遠離被測電纜及高壓單元。 測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。所有高壓設備都應該配備電路。在被測電纜、測試電纜結束測試后，所有部件接地并已無電壓的情況下，才允許 相關人員進入測試區域。 設備內部或外部的電路處于開路狀態或未接地時都很危險，禁止故意斷開電路。 調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。 更換壞保險絲時，請確保替換的保險絲與原保險絲電流等級以及類型完全相同。選擇完全匹配的保險絲，同時防止保險盒短路。 當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。如果設備出現下列問題，其性能會受到相應的影響； - 設備被明顯損壞； /.； 無法完成指定測試； - 數據保存情況異常，且保存時間過長； - 設備在運輸過程中受到損壞。

焦作電纜震蕩波試驗原理 <焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以內，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用

焦作振蕩波局放耐壓試驗系統在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓單元電池電量；③測試主機低壓單元電池電量；④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區，可自行選擇需要的功能點擊進入。

<焦作>天正華意電氣設備有限公司
焦作電纜震蕩波試驗原理 <焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統 系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一。一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。增加了設備的使用效率。且交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　3、10kV測試系統介紹3.1主要技術指標：（1）、試品電容量：≤2ｕF（約5km）（2）、試驗電壓：AC 21.6kV（3）、阻尼振蕩波頻率范圍：30～600Hz（4）、變頻串聯諧振耐壓試驗頻率范圍：20～300Hz（5）、局放測試范圍：10PC～20nC （6）、局放定位精度：1％

<焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以內，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用

焦作電纜震蕩波試驗原理

焦作振蕩波局放耐壓試驗系統電纜振蕩波局放測試系統 系統簡介：TH系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。主要包括： 的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit- 一體化軟件，可兼容其它同類廠家數據，自動導出報告 高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落設計；電源線、接地線、校驗線、急停線；系統電壓下局放量小于1pC 。局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間測試報告一鍵自動生成 ，測試結束后及自動生成測試報告

<焦作>天正華意電氣設備有限公司 焦作電纜震蕩波試驗原理

焦作振蕩波局放耐壓試驗系統聲明為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸等提出了具體的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。

<焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。?系統采用脈沖反射法進行局部放電定位，原理示意如圖2所示。測試一條長度為的電纜，假設在距測試端處發生局部放電，脈沖沿電纜向兩個相反方向傳播，其中一個脈沖（為方便起見，本文中稱為“入射波”）經過時間t1到達測試端；另一個脈沖（本文中稱為“反射波”）向測試對端傳播，并在對端發生反射，之后再向測試端傳播，經過時間t2到達測試端。根據兩個脈沖到達測試端的時間差，可計算局部放電發生位置，即式中，為脈沖在電纜中傳播的波速。? ?圖2 脈沖反射法原理示意圖3.1.3運輸方式 所示為M 系統的移動狀態和測試狀態。 注意：測試前將兩側的抬桿取下。

<焦作>天正華意電氣設備有限公司 焦作電纜震蕩波試驗原理
焦作電纜震蕩波試驗原理 <焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

<焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統阻尼振蕩波電纜測試系統移動式測量和診斷系統是基于阻尼振蕩波技 術。它可以幫助您對電纜的狀態進行診斷評估。 一般常見的電纜故障例如? 安裝質量不合格? 鋪設電纜是處理不當? 電纜中間接頭以及終端頭不合格? 電纜絕緣的老化可以被快速發現同時定位。設備內置一個高壓直流電源、半導體開關和電抗器，用高壓 直流電源將試品電纜充電至預定值之后，半導 體開關動作，電抗器和容性的試品電纜發生串 聯諧振并在試品電纜上施加阻尼振蕩的電壓波形。本測試系統具有使用靈活、可批量自動測試、分析系統的特點。系統參數 10kV DAC 檢測系統 35kV DAC 檢測系統DAC 輸出電壓 30 kV (峰值) / 212 kV (有效值) 60 kV (峰值) / 424 kV (有效值)DAC 頻率范圍 20 Hz – 1000 Hz (參照 IEC 60060-3)測試電容范圍 0025 μF – 5 μF局放測量范圍/分辨率 5 pC – 100 nC / 1 pC測量的局放帶寬 100 kHz – 500 kHz (參考 IEC 60270)校準模式下的附件定位 已集成局放定位寬頻 100 kHz – 20 MHz自適應配置輸入電壓 單相 94 – 250 V 48 – 63 Hz 500 VA 單相 94 – 250 V 48 – 63 Hz 500 VA設備尺寸直徑:高度:ca. 620 mmca. 690 mm直徑:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg運輸方式 鋁合金起重棒操作 通過網線連接筆記本遠程操作或使用 wifi 無線連接軟件分為測試和分析兩部分，測試部分可以提供各電壓等級的測試電壓，同時具備自動檢測的功能；分析部分包括時域反射，故障定位，PRPDA 局放模式圖，兼容其他設備數據格式，可自動生成測試報告

<焦作>天正華意電氣設備有限公司

焦作振蕩波局放耐壓試驗系統阻尼振蕩波電纜測試系統移動式測量和診斷系統是基于阻尼振蕩波技 術。它可以幫助您對電纜的狀態進行診斷評估。 一般常見的電纜故障例如? 安裝質量不合格? 鋪設電纜是處理不當? 電纜中間接頭以及終端頭不合格? 電纜絕緣的老化可以被快速發現同時定位。設備內置一個高壓直流電源、半導體開關和電抗器，用高壓 直流電源將試品電纜充電至預定值之后，半導 體開關動作，電抗器和容性的試品電纜發生串 聯諧振并在試品電纜上施加阻尼振蕩的電壓波形。本測試系統具有使用靈活、可批量自動測試、分析系統的特點。系統參數 10kV DAC 檢測系統 35kV DAC 檢測系統DAC 輸出電壓 30 kV (峰值) / 212 kV (有效值) 60 kV (峰值) / 424 kV (有效值)DAC 頻率范圍 20 Hz – 1000 Hz (參照 IEC 60060-3)測試電容范圍 0025 μF – 5 μF局放測量范圍/分辨率 5 pC – 100 nC / 1 pC測量的局放帶寬 100 kHz – 500 kHz (參考 IEC 60270)校準模式下的附件定位 已集成局放定位寬頻 100 kHz – 20 MHz自適應配置輸入電壓 單相 94 – 250 V 48 – 63 Hz 500 VA 單相 94 – 250 V 48 – 63 Hz 500 VA設備尺寸直徑:高度:ca. 620 mmca. 690 mm直徑:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg運輸方式 鋁合金起重棒操作 通過網線連接筆記本遠程操作或使用 wifi 無線連接軟件分為測試和分析兩部分，測試部分可以提供各電壓等級的測試電壓，同時具備自動檢測的功能；分析部分包括時域反射，故障定位，PRPDA 局放模式圖，兼容其他設備數據格式，可自動生成測試報告

焦作振蕩波局放耐壓試驗系統振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。
