海南高低壓開關柜通電試驗臺尊敬的顧客感謝您購買本公司TH-III型高低壓測試通電臺。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！版權聲明青島天正華意電氣設備有限公司版權所有，并保留對本手冊及本聲明的終解釋權和修改權。本手冊的版權歸青島天正華意電氣設備有限公司所有。未得到青島天正華意電氣設備有限公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。武漢鈺恒電力設備有限公青島天正華意電氣設備有限公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但青島天正華意電氣設備有限公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。

海南高低壓開關柜通電試驗臺前面板介紹名稱 說明警告，小心觸電！ 小心觸電的危險。當校準器工作時，這些端子上外加有致命電 壓或者會輸出致命電壓。在將導線連接到這些端子或從端子上 取下導線時，請確保校準器和被校準裝置處于待機模式。當校 準器執行 RCD 校準時，這些端子會輸出交流線電壓。INPUT 端子顯示屏功能鍵為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試 儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開 關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準 裝置的接線插座與校準裝置 INPUT 端子連接。另一種是直接將 漏電開關測試儀的連接線插入校準裝置的 INPUT 端子。 顯示面板是一個 256 色有源 LCD 顯示屏，用于顯示校準器狀 態、輸出分斷時間、測得的電流。此外，顯示屏底部顯示屏幕 正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了 解顯示信息的詳細內容。 這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏 中的標記指示。在操作期間，功能會發生變化，這樣就可以用 這些鍵完成更多的功能。 控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施 加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加 輸出信號（表示待機）。 包括用于鍵入電流的有效值、分斷時間以及包含因子的 10 個數 字鍵和 ENT（確定鍵）、DEL（刪除鍵）兩個功能鍵。如設置跳閘電流為 30mA，只需按 和 ，然后按 ENT 即可

<海南>天正華意電氣設備有限公司 文昌市電器測試臺價格公道

海南高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查?！?；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。

<海南>天正華意電氣設備有限公司 文昌市電器測試臺價格公道

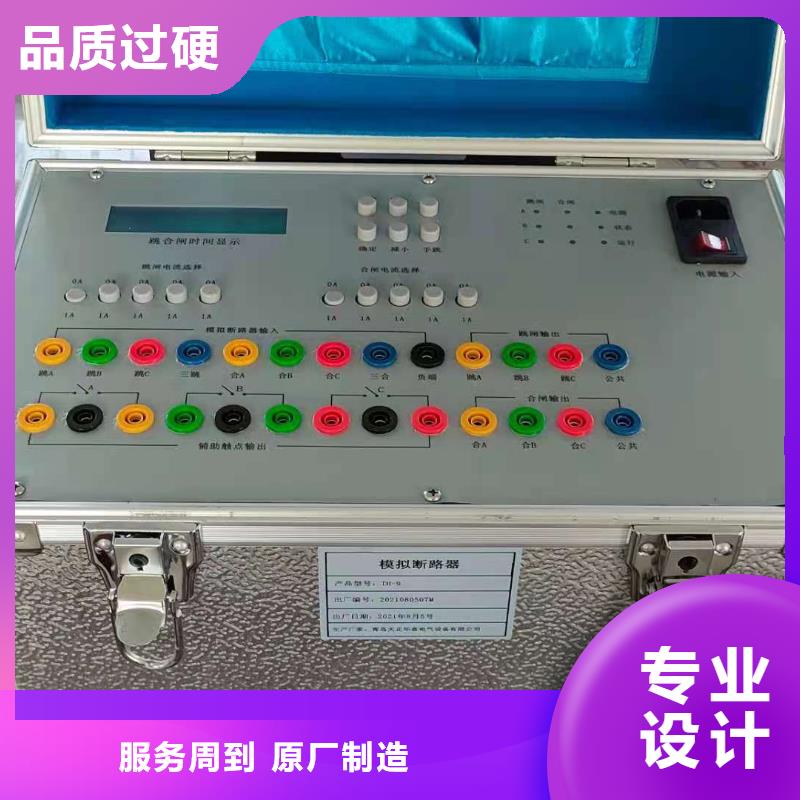

海南高低壓開關柜通電試驗臺 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）直流電壓調整旋鈕：旋轉此鈕可調節直流電壓輸出大小。順時針旋轉直流電壓值增大；逆時針旋轉直流電壓值減小。在由大調小時，旋轉應盡量慢些。（3）電源開關： 此開關為模擬斷路器電源開關。（4）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（5）直流開關： 該開關為直流電源輸出開關，該直流電源為不穩壓電源。（6）直流輸出端子：在直流開關合上時，正負端子有直流電壓輸出。（7）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（8）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（9）跳閘電流選擇開關：

文昌市電器測試臺價格公道 <海南>天正華意電氣設備有限公司

海南高低壓開關柜通電試驗臺前面板介紹名稱 說明警告，小心觸電！ 小心觸電的危險。當校準器工作時，這些端子上外加有致命電 壓或者會輸出致命電壓。在將導線連接到這些端子或從端子上 取下導線時，請確保校準器和被校準裝置處于待機模式。當校 準器執行 RCD 校準時，這些端子會輸出交流線電壓。INPUT 端子顯示屏功能鍵為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試 儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開 關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準 裝置的接線插座與校準裝置 INPUT 端子連接。另一種是直接將 漏電開關測試儀的連接線插入校準裝置的 INPUT 端子。 顯示面板是一個 256 色有源 LCD 顯示屏，用于顯示校準器狀 態、輸出分斷時間、測得的電流。此外，顯示屏底部顯示屏幕 正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了 解顯示信息的詳細內容。 這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏 中的標記指示。在操作期間，功能會發生變化，這樣就可以用 這些鍵完成更多的功能。 控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施 加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加 輸出信號（表示待機）。 包括用于鍵入電流的有效值、分斷時間以及包含因子的 10 個數 字鍵和 ENT（確定鍵）、DEL（刪除鍵）兩個功能鍵。如設置跳閘電流為 30mA，只需按 和 ，然后按 ENT 即可

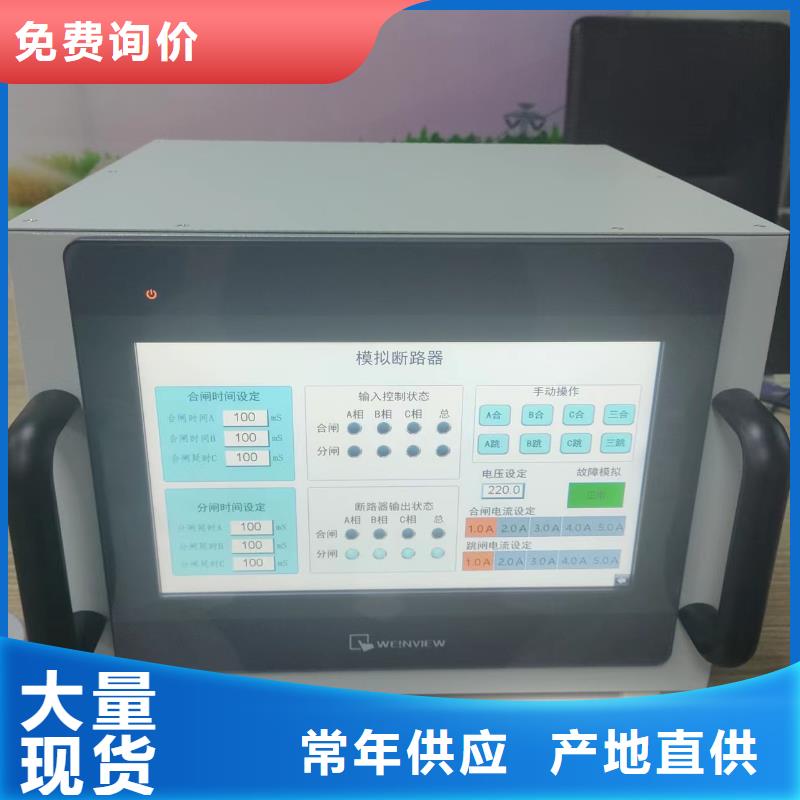

海南高低壓開關柜通電試驗臺雙跳圈模擬斷路器是我公司在原有模擬斷路器的基礎上采用單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。 本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。 跳合閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性， 限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

<海南>天正華意電氣設備有限公司 文昌市電器測試臺價格公道

海南高低壓開關柜通電試驗臺儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強三、技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—500A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

<海南>天正華意電氣設備有限公司 文昌市電器測試臺價格公道
文昌市電器測試臺價格公道 <海南>天正華意電氣設備有限公司

海南高低壓開關柜通電試驗臺因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的可靠運行。TH-1000 A直流斷路器安秒特性測試系統適用于額定電流1A～1000A直流斷路器的安秒特性測試，并可用于6A～150A直流熔斷器的安秒特性測試。二、產品特點1.儀器既可以單獨使用，也可以與PC機聯機使用2.320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程3.采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調4.多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片5.具有掉電存儲功能，可以存200組試驗數據6.自動保存設置數據，掉電后開機后顯示上一次的設置數據7.任選安秒動作試驗方式和通流不動作試驗方式8.聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。9.儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強

<海南>天正華意電氣設備有限公司 文昌市電器測試臺價格公道

海南高低壓開關柜通電試驗臺 操作說明以檢驗單相交流電壓表為例：1、接通輸入電源AC380V2、檢查并確認接線是否，接通總電源開關3、將調壓器回零，并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕，緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。5、試驗完畢后，先按面板上交流操作電壓的“分”鈕。然后，斷開總電源開關六、使用方法：1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的，請嚴格按照要求操作。

<海南>天正華意電氣設備有限公司

海南高低壓開關柜通電試驗臺TH-300 施加電源線電壓到 RCD 的 L 和 N 端子上。在按被測試裝置上的 Star（t 開始）時，被測試裝置的內部負載被連接到校準裝置的連接器上。當測得的電流 達到標稱跳閘電流和電流系數乘積所規定的值時，計時器被觸發。當計時器內 的時間與所選擇的跳閘時間相符時，斷開輸出連接器并顯示所測得的值。5.4 自動跳脫電流（AUTO RAMP）的校準漏電開關測試儀的自動跳脫電流（AUTO RAMP）在校準裝置的動作電流測 試模式中進行校準：1.將被校漏電開關測試儀選到自動跳脫電流（AUTO RAMP）測試模式，并 設置其動作電流值。2. 按校準裝置 功能鍵，切換到動作電流測試模式。3. 設置動作電流。設置校準裝置動作電流與被校漏電開關測試儀動作電流值 相等。（實際使用過程中，由于被校準漏電開關測試儀的動作電流值誤差較大， 因此，可以將校準裝置的動作電流值設置的稍微小一些，在 80％I△n～I△n 之間。 如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍微小一些的電流值）。設置動作電流值，按 -“數字鍵”- ， 若需更改設置則按 。4.設置電流因子。根據 JJF1283-2011 的要求，需對漏電開關測試儀的自動跳 脫電流（AUTO RAMP）每檔的 0.5 倍動作電流值和 1 倍動作電流值分別進行校 準，故可分別設置校準裝置的電流因子為 1：（0.5＊I）和 2：(1＊I），各測量一次。按 -“數字鍵”- 。5.設置分斷時間。由于對漏電開關測試儀的自動跳脫電流（AUTO RAMP） 分斷時間沒有校準要求，故分斷時間可任意設置為一個在 20ms~90％T 之間的值，一般設為 50ms 左右。

文昌市電器測試臺價格公道

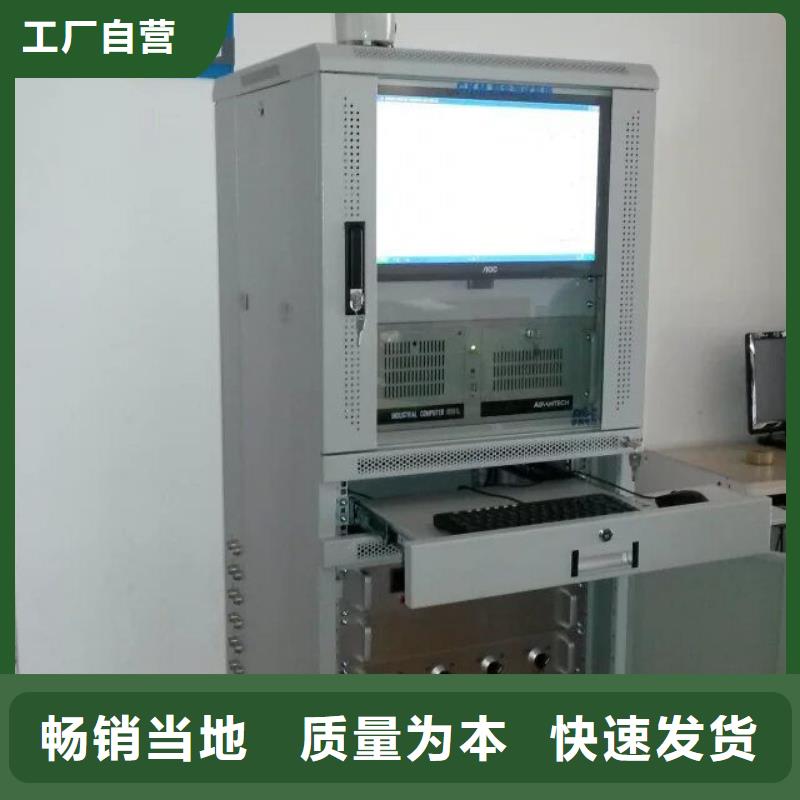

海南高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺 (1000A)用戶使用手冊青島天正華意電氣設備用限公司目錄一、概述主要技術參數使用方法 3四、注意事項 4一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因為一次設備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相四線交流電壓直接輸出；2、三相交流0~450V（相間780V）電壓可調輸出；3、三相交流電壓固定(380V)輸出；

<海南>天正華意電氣設備有限公司
<海南>天正華意電氣設備有限公司 文昌市電器測試臺價格公道

海南高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。

海南高低壓開關柜通電試驗臺 接入實際二次回示意圖 在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。 特別注意： 用戶在設置跳合閘時間時。按動增加和減小按鈕不允許按住按鈕不放。只能一次一次的按動。否則會出現第二路模擬斷路器跳合閘的時間不準確的情況。 保修條件 本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

<海南>天正華意電氣設備有限公司 文昌市電器測試臺價格公道

海南高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查?！?；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。
