鞍山絕緣鞋手套耐壓裝置試驗機操作說明用導線將接地端與試驗室的地線可靠連接。8.2 高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。8.3 測量裝置用電源線接通220V電源，進入充電狀態，“充電”、“電池電壓”指示燈點亮，打開電源開關，開關中的燈點亮，無線傳輸旁邊的指示燈1秒后開始間隙閃爍，這試驗機上有8個通道的電流顯示“00.00”，因還未加電流，顯示應該均為“00.00”，試驗機上電流顯示單位為mA。.8.4 絕緣靴的安裝：大的不銹鋼矮盤放在地上，用自來水（使其導電）放在不銹鋼矮盤上，將絕緣靴浸在水上，絕緣靴內倒入適量鋼珠（鋪滿靴底，其高度不小于15mm），把鐵鏈放入鞋內并接觸到鋼珠。8.5 絕緣手套的安裝：將不銹鋼桶放在托盤上，桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可)，在被試手套內注入相同的水然后將手套浸入不銹鋼桶中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，把鐵鏈放入手套中，使其浸入手套內的水中。九、電流脫扣機構9.1 本部分的主要功能是當電流大于試品設定泄漏（一般在15mA）電流或擊穿時鏈條會自動動脫落方便判斷不合格試品. 9.2 分斷脫扣控制器上使用12V蓄電池供電，當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作，鏈條電極隨之脫落，自動拉開距離從而斷開高壓，由此判斷不合格試品。 十、蓄電池的維護 使用中，電池電壓的指示燈僅一個亮時應停止工作，及時充電，避免蓄電池放電過度而損壞。電池長時間不用，應1-2個月對其進行一次充電，以延長其壽命。一般蓄電池的的壽命約300次。發現充滿的電池很快用到電壓低的現象，說明電池容量變小了，可更換電池。電池是12V免維護鉛蓄電池。更換蓄電池需要打開試驗機上蓋，取出舊蓄電池，換上新電池固定，把舊電池上的兩根引線（帶插片）分別接到新電池上，注意紅線接正極，黑線接負極。要保證插頭良好接觸。十一、充電說明試驗機在高壓試驗前需充電。用充電器插到試驗機充電插口中，通上220V電即可為電池充電，“充電”和 “電池電壓”指示燈亮。隨著電池電量的不斷增加，“電池電壓”指示燈會一個接著一個的被點亮。電池充滿時“充滿”指示燈亮。一般充電需2-8小時。電池長時間不用，應1-2個月對其進行一次充放電。

<鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置注意事項1.該試驗裝置在試驗過程中，操作人員應距離操作（空氣中每米小于 20kV），工頻耐壓試驗臺必須可靠接地，接地電阻小于 0.1Ω。2.使用前應測試絕緣電阻，其絕緣電阻值應大于 2MΩ。3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好， 各保護系統是否能正常工作。4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作，并嚴格遵守操作程序。七、運輸及保護1.本裝置運輸時，應外套塑料袋防潮，箱內四周墊有泡沫防震。2.搬運過程中，應防止硬沖擊。3.本裝置在相對濕度不大于 80％、無腐蝕性物質、干燥通風的場所保存。全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。 儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。 為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷 技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

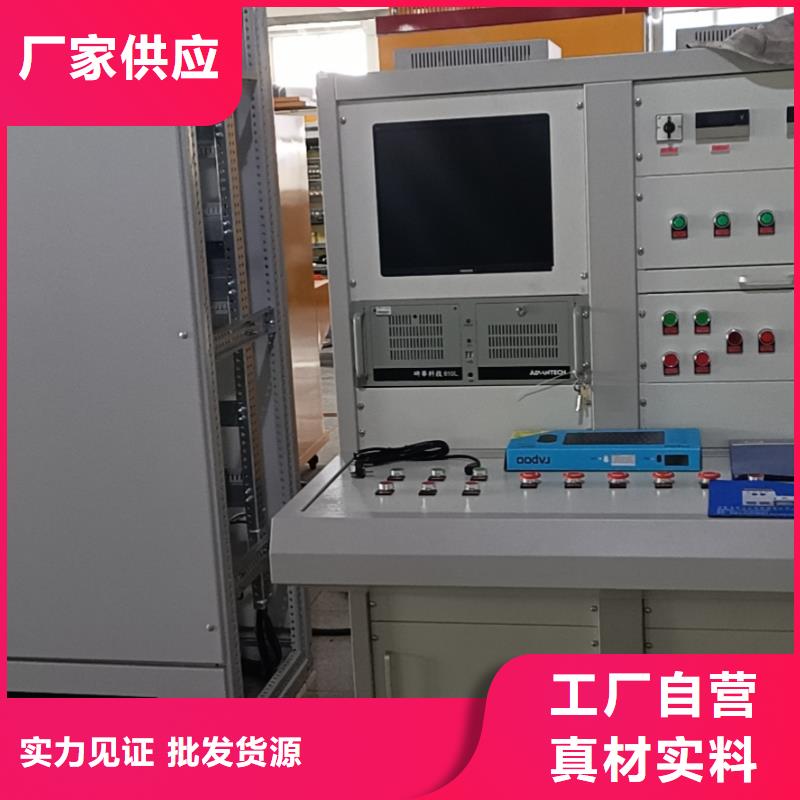

鞍山絕緣鞋手套耐壓裝置系統組件系統由液壓系統及工控系統組成。液壓系統由受力機架、傳感器、液壓站等三部分組成。工控系統在控制柜中，包括顯示器、鍵盤、鼠標、工控機、數據采集器、電氣控制等六部分。四、操作說明拉力機定位：將拉力機受力架和控制柜放在平整的地坪上 。加液壓油：將60升46號抗磨液壓油加入液壓站中油管連接：將兩根油管有桿腔連有桿腔，無桿腔連無桿腔。電氣連接：將三相四線電源線連到接線端子A B C N 電腦接線：將鍵盤鼠標的連線，電腦電源線和通訊線接到電腦上，將電腦放入控制柜中，用固定板固定。將通訊線另一頭接到控制板的通訊插座上。傳感器連接：將30T傳感器接到控制板J6插座注意：每根接線上有線號，接線時注意和端子的編號相對應。電氣操作：電氣控制柜上指示燈、按鈕布置如下圖示：1、按下紅色“電源開關”旋鈕，紅色“電源開關”指示燈亮，接通控制柜電源；再順時針旋動紅色“電源開關”旋鈕，電源開關指示燈滅，電源關閉。2、按下紅色“電機啟動”按鈕，“電機啟動”指示燈亮，接通油泵電源，注意油泵電機風機應順時針轉動。否則調整相序。3、按下紅色“上升”按鈕，紅色“上升”指示燈亮。受力架手動上升。4、按下綠色“下降”按鈕，綠色“下降”指示燈亮，受力架手動下降。5、通電自動接通工控機電源，啟動windowsXP進入操作系統界面6、雙擊測力機控制系統圖標，進入系統界面8、點擊“登錄”按鈕，進入登錄界面選擇“用戶”，用戶分兩類，一類為管理員，二類為各檢驗員（管理員擁有較大權能對各類參數進行修改，檢驗員只能使用控制系統，無參數修改權限）以下以管理員登錄說明。

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好。·將六只絕緣手套專用桶形容器放入六只盤形容器中，在桶形容器中倒入一半水，在絕緣手套中倒入水，不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中，絕緣手套內外水平面基本呈相同高度，露出水面部分應該擦干。·將六根導電桿穿過方電導管，與絕緣手套中的水相接觸。■測試絕緣手套：·按下控制電源旋鈕，接通控制電源。·操作人員離開機體，用遙控器進行操作。·先按下“A”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到8.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“A”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣手套都合格，當測試時間到達后，試驗臺開始自動將電壓降到零。·如果其中有某個絕緣手套不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。·將不合格的絕緣手套取下，按以上步驟重新進行測試。九、控制界面1．控制界面由三部分組成：打印機，液晶顯示屏，操作鍵盤。打印機用來打印測試報告；液晶顯示屏顯示參數；鍵盤用來進行操作。鍵盤共有10個鍵位，說明鍵：用于數值的移位，如從十位移到個位或從個位移到十位↓鍵： 用于數值的增減，如從2減到1或從1增到2；同時用于不同項目的選擇。（5）復位：按下后回到開機時的原始狀態；（6）測試：選擇不同的項目進行測試；（7）確定：對上一步項目或動作及參數進行確認。（8）備用：用于以后開發。（9）設定：對試件的測試電壓、泄漏電流及試驗時間進行設置；（10）打印：測試完成后，打印出測試報告；

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置絕緣靴和絕緣手套是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。2.主要功能與技術參數2.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。2.1.12可利用無紙化辦公系統實現試驗數據的轉存，只需攜帶數據卡即可將試驗數據轉存入計算機并自動生成試驗報告。

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障 <鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。

鞍山絕緣鞋手套耐壓裝置帽試驗屬于抽樣試驗，分為沖擊試驗和穿刺試驗一、沖擊吸收性能試驗（1）將帽試驗傳感器2與控制柜中控制控制板的右插座傳感器2接口相接。將頭模放在沖擊傳感器上；帽戴在頭模上。（2）在試驗前接通電源，按下電源開關。當顯示屏上出現開機“歡迎你使用本設備！”畫面后，先按校準鍵，用方向鍵（↑）（↓）選擇傳感器2 零點校準按確認鍵后按復位鍵跳回開機畫面，完成傳感器2校零.然后按測試鍵、用方向鍵（↑）（↓）選擇“傳感器2”后按確認鍵，出現“1＃帽”字樣，旋轉上錘旋鈕，報警燈亮時，將圓形沖擊錘吸附在電磁鐵上，再按確認鍵便進入測試狀態，隨后立即旋轉落錘旋鈕釋放沖擊錘，砸向帽。并在數秒后顯示沖擊數據，如該沖擊力小于4.900KN，則試驗通過。如需打印便按打印鍵打印出測試報告。當再做下一只帽時便從按測試鍵開始重復以上步驟即可。二、穿剌性能試驗將一頂完好的帽放在頭模上，在試驗前接通電源，按下電源開關。旋轉上錘旋鈕，報警燈亮時，將錐形穿刺錘吸附在電磁鐵上， 隨后旋轉落錘旋鈕釋放穿刺錘，砸向帽頂中心 100mm范圍內，穿剌后觀察，如無穿插則試驗通過。特別提醒：操作時請保持距離，慎防錘頭彈出而砸傷！

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置絕緣靴（手套）耐壓裝置是我公司根據手套（絕緣靴）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別手套（絕緣靴）絕緣桿 驗電筆的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的，是理想的手套（絕緣靴） 專用設備。其主要特點：可同時測試 3 雙手套（絕緣靴），并可讀取每只的泄漏電路，準確判斷不合格的手套（絕緣靴）；結構底部裝配腳輪，可隨意移動。二、工作原理接接入 0-220V 電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生 0-30kV (50KV定做） 工頻高壓至各電極， 使手套（絕緣靴）獲得規定的試驗電壓。根據手套（絕緣靴）試驗規程，讀取、紀錄測試參數。成套使用接線圖見圖 1（毫安表六塊）圖 1：成套使用接線圖三、結構設計該產品分二部分組成：1、手套（絕緣靴）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；2、手套（絕緣靴）試驗臺，手套（絕緣靴）試驗臺由變壓器及其控制部分組成。手套（絕緣靴）試驗車裝置見圖 2，手套（絕緣靴）試驗臺

<鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置 配套使用方法1、使用前根據圖 2 將絕緣撐(3)安裝在移動托架(1)上再將電極桿支撐(4)兩端插入絕緣撐桿(3)內將電極桿依次裝在電極支撐內。2、手套（絕緣靴）內盛水不能高于手套（絕緣靴）口以下 5CM 并確保手套（絕緣靴）露出水面的部分干燥清潔然后將高壓電極置于手套（絕緣靴）內并將手套（絕緣靴）夾好。3、用 35kV 高壓電纜將手套（絕緣靴）試驗車上的高壓輸入螺母與手套（絕緣靴）試驗臺的高壓出線口相連。用航插線將盛水槽 1-6 上的泄漏測量接線端與手套（絕緣靴）試驗臺上的接線端 X1-X6 一一對應相連。4、檢查總電源是否與輸入電源一致(-220V 50Hz)設定好電流繼電器動作值同時設點好時間繼電器的動作值合上空開電源指示燈亮調壓器的手輪置于零位時零位指示燈亮此時可送電操作。送電之前一定要查地線是否接得牢靠，否則有危險。5、按下復位按鈕使故障指示燈滅.按下送電按鈕主接觸器工作調壓器受電電源指示燈滅、送電指示燈亮。6、順時針旋轉調壓器手輪，聲光報警停止，注視電壓表、毫安表的指示，以每秒小于 3kV 的升壓速度升壓，當升到所需要電壓值時，按下計時按鈕，并密切關注試驗品情況。7、在試驗過程中，如果泄漏電流大于規定值、試驗品被擊穿，電流繼電器動作，調壓器自動斷電，泄漏電流超標或被擊穿的手套（絕緣靴）對應指示燈亮，切斷電源，取下泄漏電流超標或被擊穿的手套（絕緣靴），然后再升壓操作，達到規定電壓及耐壓時間并且泄漏電流不大于規定值時，聲光報警，說明產品合格，否則試驗品不合格。8、整個試驗過程結束后應切斷電源拆卸手套（絕緣靴） 換第二批重復上述方法進行試驗。

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置注意：1. 請在測量前仔細檢查所有設置參數，非專業人員請勿隨意修改參數。2. 請勿在測量過程中設置參數。九、打印說明試驗完成后按 鍵進入打印程序，如圖：如上圖所示方可進行打印注意：1. 進行數據打印時，只能對當前測試的結果進行打印。 2. 用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據均為零。打印樣式十、使用說明1. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。2. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。 3. 檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的多芯電纜把操作箱同試驗臺相連接。4. 合上電源開關進入測量狀態，系統自檢幾秒鐘。5. 按下測試按鈕請注意顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV)同時顯示6路的泄露電流值(mA)。6. 在升壓的過程中報警蜂鳴器會工作發出響聲表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)7. 注意觀泄漏電流值，如有絕緣靴（手套）絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。8. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示并且被保持。系統將自動回零，以便下次試驗。9. 每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。使用條件1. 環境溫度：0--40℃2. 海拔高度：＜1000M3. 相對濕度：＜85％4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置使用前■確認產品：·按照產品裝箱清單對照檢查，看是否缺少零部件。·看一看是否有破損的地方。·螺絲等緊固部分是否松動。■安裝場所確認：·試驗臺的外形尺寸為1200MM＊500MM＊1250MM安裝場所必須有足夠的面積。·周圍溫度為-10～40℃。濕度：≤80％RH·安裝場所能提供220V12A的工作電源及接地端。·請安裝在無油霧，無塵埃的清潔場所。·請勿安裝在木材等易燃物上。·安裝場所不得有金屬粉末和有害氣體。·請安裝在振動少，鹽分少的地方。·請勿安裝在陽光直射的地方。四、安裝接線■安裝接線原則上由本公司專業人員完成。■安裝接線按以下步驟進行：二將兩根絕緣管套在機體兩方白銹鋼的圓孔內。二將高壓絕緣線穿過干變上方絕緣管里。上方套上白銹鋼固定座。用ф8螺絲固定在方管上。二將六根短導電桿分別穿過方電導管，分別用星型把手固定好。二將六只絕緣靴容器放到絕緣板的相應位置，注意與底部的導電鋼片相接觸。二將地線接到機體側面的接地端子上。二將電源線插入防水插座中，注意插頭插座的配合。■安裝接線結束后，請仔細檢查一下：·安裝是否牢固?·接線是否正確？·是否有工具或雜物在機體中？

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置絕緣靴試驗方法16.1 常用絕緣靴試驗絕緣靴性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。16.2 其它試驗其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。十七、絕緣手套試驗方法17.1 低壓型絕緣手套試驗：低壓型絕緣手套性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。17.2 高壓型絕緣手套試驗該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。十八、常見故障及其排除序號故障描述故障排除方法1打開測量裝置后，信號發送指示燈不亮或常亮電池電壓太低，應及時充電；重新開機，使其進行上電復位。測量裝置充電時充電指示燈不亮 檢查電源插座里的保險絲是否燒毀操作箱打開電源后無反應檢查電源插座里的保險絲是否燒毀5 試驗機上電流表不顯示電流表背后的插頭或測控箱背后的供電插頭松脫使用中測試數據明顯不合理接地不良會引起儀器數據嚴重波動。應刮凈地點上的油漆和銹蝕，務必保證0電阻接地！如果測量接地試品，試品地和儀器應共地連接，保持地電位一致。空氣濕度過大空氣濕度大會產生比較大的電暈，在不擊穿的情況下可以正常試驗8無線傳輸信號不正常如果試驗過程中高壓測試電流遠大于低壓測試電流，或相反，請檢查無線傳輸

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障 <鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置保護措施 本套設備對試品及試驗設備做了相應保護措施，儀器設有過流及放電保護，當出現過流或放電情況時儀器會提示“過流”。或“放電”。測試儀面板配置有“急停”按鈕，有意外情況時可緊急停止試驗，以保護試品及試驗人員。7.售后服務7.1.本產品自售出之日起，一年之內免費維修。若非儀器正常使用情況損壞，酌收成本費。7.2.保修期外，終身維修，只收成本費。附圖一、絕緣靴手套耐壓試驗接線示意圖附圖二、絕緣桿雙段耐壓試驗接線示意圖附圖三、驗電器及絕緣桿單段耐壓試驗接線示意圖附表1 電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）項目名稱出廠檢驗性檢驗皮鞋 布面膠鞋 皮鞋 布面膠鞋測試電壓（工頻）表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。注1：N/a表示無適用值。注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比使用電壓要高。注3：對于性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。附表4 絕緣桿試驗項目、周期和要求項目周期要求說明工頻耐壓試驗 1年 額定電壓/KV 試驗長度/m工頻耐壓/KV當變壓器的輸出電壓值達不到試驗電壓值時，可分段進行試驗，多分四段，分段試驗電壓值U ＝1.2×u總/4（u總為整體試驗電壓值）。

鞍山絕緣鞋手套耐壓裝置要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<鞍山>天正華意電氣設備有限公司 鞍山絕緣手套靴耐壓試驗裝置-絕緣手套靴耐壓試驗裝置質量有保障

鞍山絕緣鞋手套耐壓裝置一．設備就位：建議將設備一字型就位，從左往右依次是龍門液壓架，電氣控制柜，帽試驗臺。建議設備離墻50厘米以上，方便接線及維護。二．連接油管：1、準備安裝用的工具：活絡扳、梅花板、開口板等2、打開控制柜前后門，在油箱上方閥塊上可看到兩根油管管，將此兩根油管分別從控制柜側面圓孔中引出，3、控制柜中兩根油管上下排列，龍門架上兩組油管也是上下排列，按照“上接上，下接下”的方式連接油管。注意用力擰緊，以防漏油。三．加液壓油：將46號液壓油加入到控制柜中的液壓油箱中。數量為36升（32公斤）。本產品已加好，可跳過此步驟。四．連電氣線：將ABCN三相四線電源線一頭經柜側園孔穿進接到控制柜中的接線排對應ABCN端子上，一頭連接到外部空氣開關上，注意零線N不可接錯；將帽試驗臺上兩根線P01和COM連接到控制柜中的接線排對應端子上。產品出廠時除傳感器和以上電纜外其他電路均己正確連接，請勿改變電氣連接線。因擅自改變電氣連接導致的設備損壞，將不列入保修范圍之內。五．連傳感器：將M12/16轉接頭接到龍門架上方中間的連接座中，將小拉力傳感器接到轉接頭上，將傳感器線接頭接到控制柜中控制板的左插座上（傳感器1）；將帽沖擊傳感器線接頭接到控制板的右插座上（傳感器2）。注意不可接錯。六．試驗運行：扳上墻面電源總開關，通電后按“電源開關”和“電機運行”按鈕，觀察電機風扇的轉動方向，如不是順時針轉動，請停電后將ABC三相中任意兩相掉線即可。電機轉動正確后，采用手動方式操作，請一直按“油缸上升”按鈕，注意觀察油管連接處是否漏油？等油缸上升到處后，按“油缸下降”按鈕，將油缸下降到底。若有滲漏，則對滲漏接頭處重新連接。安裝調試和試運行結束！
