| 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
| 范圍 | 金屬浮子流量計紅外探頭供應范圍覆蓋四川省、成都市、綿陽市、攀枝花市、瀘州市、樂山市、宜賓市、廣安市、巴中市、甘孜市、涼山市、阿壩市、資陽市、雅安市、遂寧市、內江市、南充市、自貢市、德陽市、廣元市、眉山市 自流井區、貢井區、大安區、沿灘區、榮縣、富順縣等區域。 |
伍賀機電科技(自貢市分公司)建立了完善的市場服務體系，各項制度成熟。運用現代企業的管理方法主要生產： 金屬轉子流量計等系列百多個規格品種。
伍賀機電科技(自貢市分公司)是四川自貢認定“高薪技術企業”、“守合同重信用單位”，今后我公司加快企業商標戰略制定和實施的步伐，提高 金屬轉子流量計產品檔次，企業整體競爭力。
1. 簡述
L250是全金屬結構，可帶無磁滯后、無任何傳動機構變送器，可現場安裝氣阻尼裝置的模塊化金屬管浮子流量計。
基于模塊化設計，新型遠傳號輸出，開關號輸出，累計量顯示，HART協議執行，可以全部根據用戶需求即時安裝與使用。
高溫、高壓設計，防腐材料選用，X－射線探傷，可以保證產品適用于任何現場需求。
L250已經廣泛應用于石油，化工，冶金，電力，食品，制藥，造紙等行業的液體、氣體、蒸汽介質的測量與過程控制。
1.1測量原理
如圖所示，相對應測量介質的某 量，磁性浮子在測量管中對應一個浮子位置，這個浮子位置通過指示器中的經過精密充磁的磁耦合系統帶動指針，由刻度盤和指針讀出相應的流量值。
流量范圍
公 稱通 徑(mm) 流量范圍(標況水) L/h 流量范圍(標況空氣) Nm3/h 壓力損失(水) kPa 壓力損失(空氣) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42

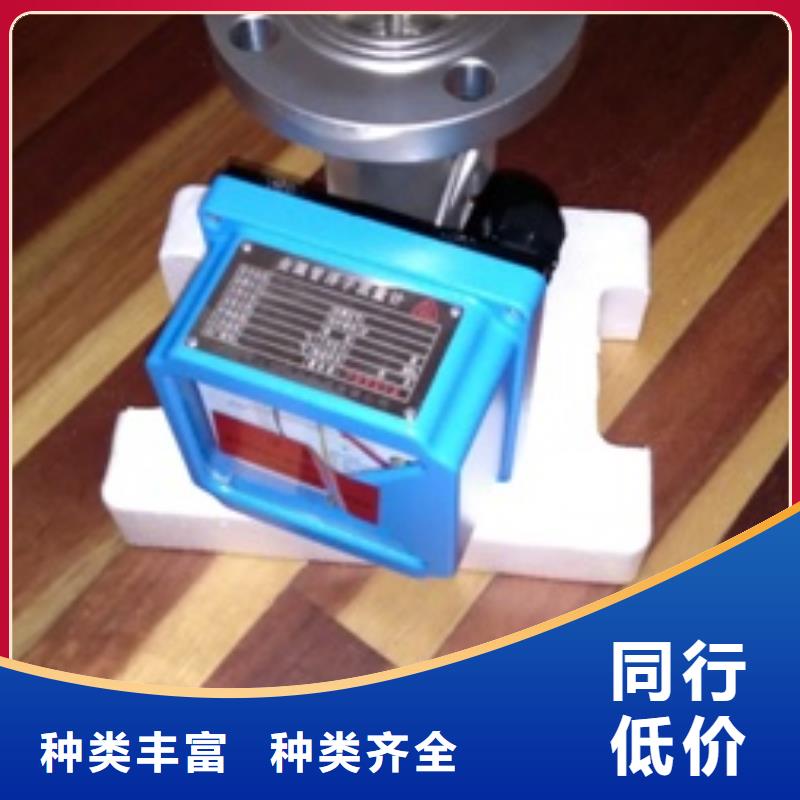

金屬管浮子流量計
一、 概述：
1、 是基于浮子位置測量的一種磁耦合變面積流量儀表。
2、 小可測流量范圍：0.1～1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積小（安裝間距小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質型兩種。
9、 流向：下進上出、上進下出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
二、 結構組成：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、 技術參數：
測量范圍 水 (20℃) 3～250000 l/h
空氣（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等級 1.5級/2.5級/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑 DN10~DN200 特殊請和廠家聯系
輸 出 標準號:二線制4～20mA(24VDC供電)
報 警 一點/二點報警
供 電 24VDC±20%
連接方式 螺紋，法蘭，卡箍等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
四、流量表
公 稱通 徑(mm) 流量范圍(標況水) L/h 流量范圍(標況空氣) Nm3/h 壓力損失(水) kPa 壓力損失(空氣) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
L250是全金屬結構，可帶無磁滯后、無任何傳動機構變送器，可現場安裝氣阻尼裝置的模塊化金屬管浮子流量計。
基于模塊化設計，新型遠傳號輸出，開關號輸出，累計量顯示，HART協議執行，可以全部根據用戶需求即時安裝與使用。
高溫、高壓設計，防腐材料選用，X－射線探傷，可以保證產品適用于任何現場需求。
L250已經廣泛應用于石油，化工，冶金，電力，食品，制藥，造紙等行業的液體、氣體、蒸汽介質的測量與過程控制。
1.1測量原理
如圖所示，相對應測量介質的某 量，磁性浮子在測量管中對應一個浮子位置，這個浮子位置通過指示器中的經過精密充磁的磁耦合系統帶動指針，由刻度盤和指針讀出相應的流量值。
流量范圍
公 稱通 徑(mm) 流量范圍(標況水) L/h 流量范圍(標況空氣) Nm3/h 壓力損失(水) kPa 壓力損失(空氣) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
