| 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |

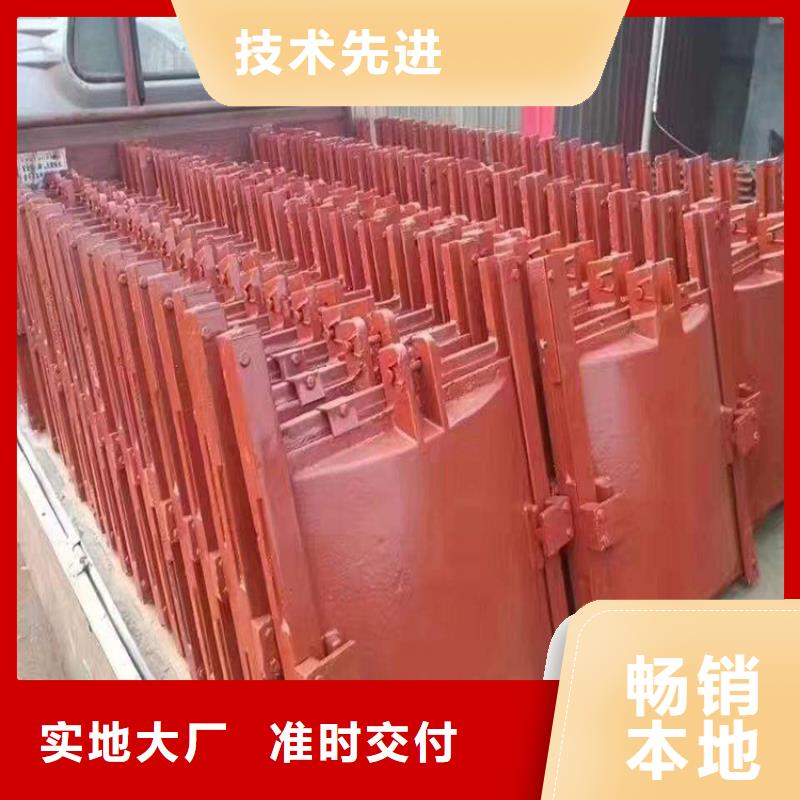

| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門_法蘭鑄鐵圓閘門批發供應范圍覆蓋浙江省 杭州市、寧波市、溫州市、臺州市、金華市、湖州市、紹興市、舟山市、嘉興市、衢州市、麗水市 南湖區、秀洲區、嘉善縣、海鹽縣、海寧市、平湖市、桐鄉市等區域。 |
注意事項： 鑄鐵閘門必須整體安裝，閘框與閘門不能折開，閘門的出水口必須與預留的出水口一致，并采用以上介紹的安裝方式固定后。再把閘框與閘門的固定螺絲拆開，小編再次強調，必須安裝完畢后再把閘門和閘框的固定螺絲及小壓條拆開。如果沒有安裝好就拆，后果自行負責。 建議客戶謹慎安裝，如有不會可以咨詢本廠工程師。@
一、總體結構及安裝方式 1、 本公司的鑄鐵鑲銅閘門結構及安裝方式齊全，按結構可分為： 單向升桿式方、圓閘門(型號：SFZ、SYZ)； 單向暗桿式方、圓閘門(型號：AFZ、AYZ)； 雙向升桿式方、圓閘門(型號：SSFZ、SSYZ)； 啟閉機按結構分為：手輪式（型號：QSL）、手搖式（型號：QSY）、手電兩 用式（型號：QDA）及雙吊點式（型號：QDS、QSS） a) 靠壁式：適用于圓閘門φ200-φ1200，方閘門300-1000等單向閘門的安 裝，土建預留孔比閘門口徑大100mm。 b) 附壁式：適用于所有規格的單向及雙向閘門的安裝，土建預留與閘門口 徑相同。
靠壁式 附壁式

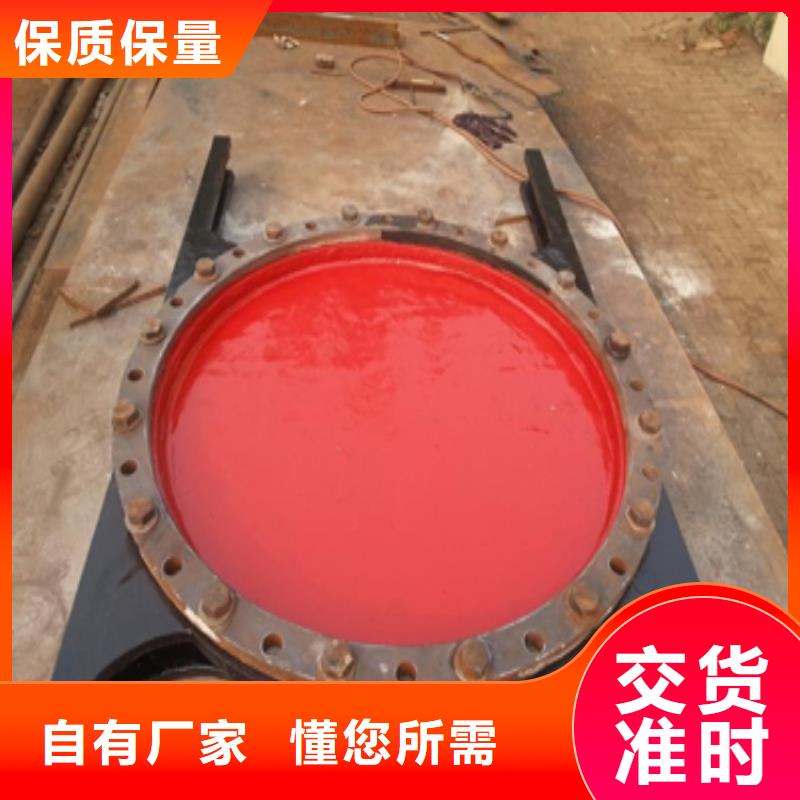

法蘭式 下開式 c) 法蘭式：適用于所有規格的單向及雙向圓閘門的安裝，穿墻管的法蘭密 封面尺寸應與閘門的法蘭密封面尺寸一致，穿墻管應伸出墻面150-200mm以確保安裝，當穿墻管為鋼管時，需與閘門法蘭配制一只鋼法蘭，安裝時兩法蘭裝配后再與穿墻管焊接，法蘭標準為：JB/T81-94，PN0.25MPa。 d) 平底式：適用于泥沙量較大，特別有塊狀物容易在閘門前造成堵塞的場合。 e) 下開式：適用于上開時無空間的場合，只適用于單向閘門安裝。 f) 自撐式：適用于渠道安裝，上部無法設置啟閉機平臺的場合。

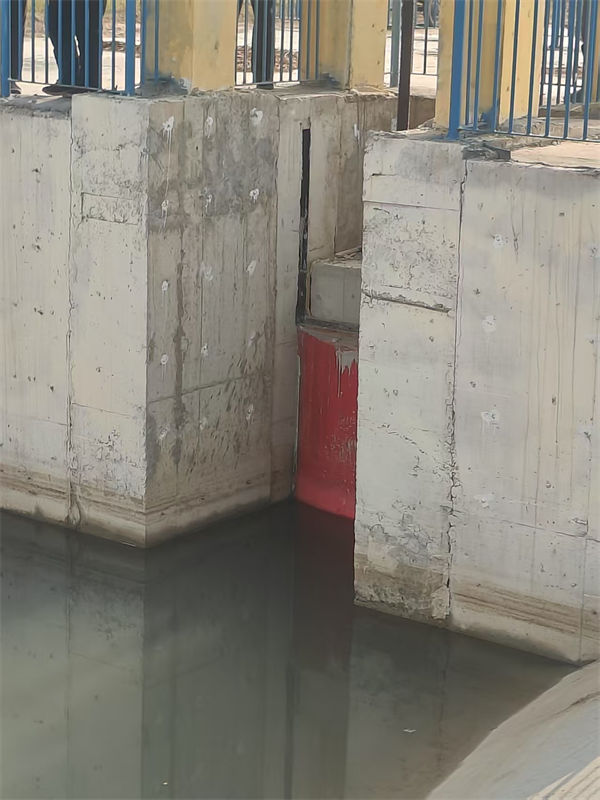

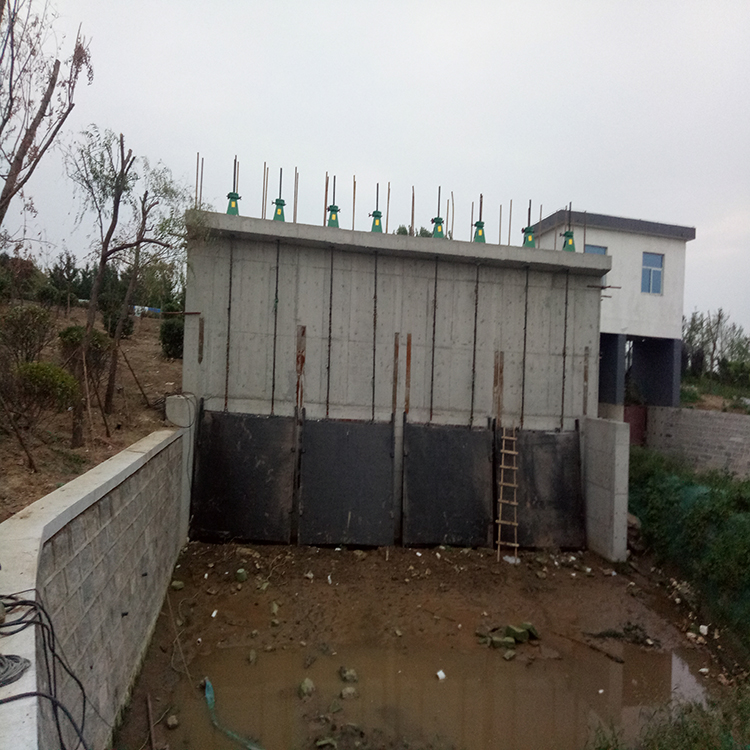

鑄鐵閘門安裝步驟詳解 鑄鐵閘門是一種直升直降式平面或孤形滑動閘門，主要是靠螺桿啟閉機來開啟和關閉。啟閉機帶動閘門門體上下運行，達到疏通和截阻水流的作用。 鑄鐵閘門 的特點是防腐蝕性強。鑄鐵閘門由閘框和閘門、壓塊等幾部份組成，但鑄鐵閘門和鋼閘門 的不同是這些部件是一個整體，必須整體安裝。新河縣宏康水利機械廠的工程師給大家講一下鑄鐵閘門的安裝方式和怎樣安裝鑄鐵閘門： 一.基建預埋。閘門有幾種常見的安裝形式：附壁式、預埋式。1.附壁式是鑄鐵閘門直接用膨脹螺絲或化學螺絲安裝。把鑄鐵閘門整體（注意鑄鐵閘門和鑄鐵閘框必須整體安裝不能拆開）吊裝在出水口墻壁上，用膨脹螺絲或化學螺絲把鑄鐵閘框訂在墻上，不做任何水泥澆筑。2.預埋式又稱為澆筑式，適用于大型閘門或者小型閘門的反向止水。此安裝方式需要水泥墻上預留閘門安裝槽，并在安裝槽內的預埋鋼筋。 @安裝形式 鑄鐵閘門的安裝形式是根據其基建特點以及其用途來決定的。 1.機閘一體式，又叫做自承式，主要是啟閉機和閘門為一體結構，安裝時閘門和啟閉機一起安裝，這種安裝方式 特點為費用較少，因?yàn)椴挥米鰡㈤]機的水泥橫梁，缺點是只能用于渠道、池塘等水壓較小的地方，不能用于水庫水壓較深的出水口。 2.平底式。平底式是指閘門底部直接置于渠底或者河道底部。 3.附壁式，又稱為墻壁式，是指閘門直接用螺絲懸空固定在水泥墻上。 4.渠道式，是指閘門直接安裝在渠道中間。
耀禹水利機械廠(嘉興市分公司)科技先進、文明、勇于創新、服務社群、信譽至上、精益求精為經營方針，熱忱歡迎社會各界新老用戶選用我公司的【清污機、平板鋼閘門】產品。 我們以優良的品質，崇高的信譽和無微不至的服務贏得眾多贊譽。今天，我們繼續秉承這一優良傳統，并不斷發揚光大。在未來的歲月里，我們將以誠懇的態度接受各界友人和廣大客戶提出的寶貴建議，以感謝萬千的熱情，衷心感謝社會各界給予的支持和厚愛。
吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。
表 2 mm 閘門孔口規格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形閘門的密封座厚度以閘孔的長邊尺寸為準。 吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定，對于暗桿式閘門，吊塊螺母為梯形螺紋，與傳動螺桿互為螺旋副。 傳動螺桿 傳動用螺桿應按 工作開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數不小于5，螺桿的柔度不大于200。 楔緊裝置 在閘門二側必須設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2 μm。 楔緊件用螺釘(螺柱)分別固定在門板及門框上。 銷軸與螺釘、螺栓等緊固件 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按 開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數應不小于5。
