保定電容電流測試儀接線方法進行測試前，應按使用要求正確連接電源線及信號電纜。（如圖3）圖31、電壓電纜一端接到電壓輸出端子上 2、測試電流信號電纜插在電流輸入插頭上， 3、接好電容電感電源線。4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形表卡在所需測量的單臺電容器的套管處。注意：一定要將電壓輸出紅端線從鉗形表正面穿過后再接到需測量的單臺電容器（電抗器）的套管處，接反時測量不準確。五、儀器操作方法 使用本儀器前應仔細閱讀本說明書 檢查接線無誤 儀器接地良好 防止觸電事故。開機后屏幕顯示主菜單畫面。選擇測量方式:測電容時可選單相電容、三相△、三相Y，三相Yn 三相III測電抗器電感時可選擇大電感、小電感方式，小于5mH時只能選擇小電感方式，測電阻時可選擇大電阻、小電阻方式，小于1Ω時只能選擇小電阻方式。注意:選錯可能損壞儀器!選擇電壓等級:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 選擇電壓等級用于計算電容的千乏數，千乏數計算公式為：千乏數（Kvar）Q=U*U*2*3.14*f*CU:電容的電壓等級；f:測量電壓的頻率；C：電容值在上述設定完成后，將箭頭指向開始測量按【ENT】鍵 稍后結果就會出現在顯示屏上，所測數據自動記錄按【ENT】鍵打印數據 按【ESC】鍵回到開機主菜單進行下一次測量，選擇數據查詢可以查看以前40次所測電容值或電感值，按上、下鍵翻頁，在數據查詢時按【ENT】鍵可進入歷史數據打印菜單，此時按【ENT】鍵打印本次數據，按下鍵打印全部40組歷史數據。需要調整系統時間時請將光標移到“時間設定”按【ENT】鍵進入時間設定菜單將光標移到要調整的“年”、“月”、“日”、“時”、“分”、“秒”上，按【ENT】鍵，此時光標前進一步，再按【上】、【下】鍵調整，完成后按【ESC】鍵回到時間設定菜單，全部調完后將光標移到“存”上，按【ENT】鍵將數據存入儀器，再按【ESC】鍵回到主菜單。

保定電容電流測試儀來廠考察
保定電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

<保定>天正華意電氣設備有限公司

保定電容電流測試儀來廠考察
保定電容電流測試儀尊敬的顧客:感謝您使用本公司生產的電容電流測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

<保定>天正華意電氣設備有限公司 保定電容電流測試儀來廠考察

保定電容電流測試儀來廠考察
保定電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

<保定>天正華意電氣設備有限公司 保定電容電流測試儀來廠考察

保定電容電流測試儀來廠考察
保定電容電流測試儀操作使用說明所有測試線接好以后，打開電源開關，儀器初始化后進入“開機界面”屏（見圖13）。1、參數設置圖13 主菜單接線方式可以設置為1PT、3PT、3PT1、3PT2、4PT、4PT1六個中的一個。電壓等級設置位線路的電壓等級如 10KV、35KV等。試品編號設置實驗標記，方便以后將歷史數據對應到相應的變電站。按上下左右鍵選擇相應的選項，按“確認”鍵進入所選功能。 設置完成按“啟動/停止”，進行測試。2、數據測試圖14 參數設置上圖中，黑框中顯示的測試電容為配網線路三相對地電容的總和，電容電流為此對地電容值折算到額定電壓下的電容電流值。下面顯示的開口三角電壓，為實際上開口三角處的工頻電壓值，這個電壓值過高會影響測量精度。U1U2I1I2A1A2這些值為測試過程數據。3、歷史數據按“記錄”切換到“歷史記錄”屏幕見圖16。按上下鍵切換顯示的歷史數據，按存儲建將數據保存到U盤。圖16 測量記錄查詢4 實時時鐘設置按“設置”按鍵均可打開如下圖所示參數設置界面。用戶可以通過此界面設置背光亮度，電量顯示方式（電壓值/百分比）還可以進行時間設置。時間設置完畢需要確認才能保存。“語言選擇”可以改變界面顯示語言，有中文和英文兩個選擇項，改變語言需要重啟設備才能完全生效。見圖17。圖17 實時時鐘設置八、注意事項1 使用儀器時請按本說明書接線和操作。2 接地端子應就近可靠接地。3 測試開始前請輸入正確的參數設置。4 測量過程中如果電流輸出端子無電流輸出，請檢查接線。5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。

<保定>天正華意電氣設備有限公司
保定電容電流測試儀來廠考察

保定電容電流測試儀來廠考察

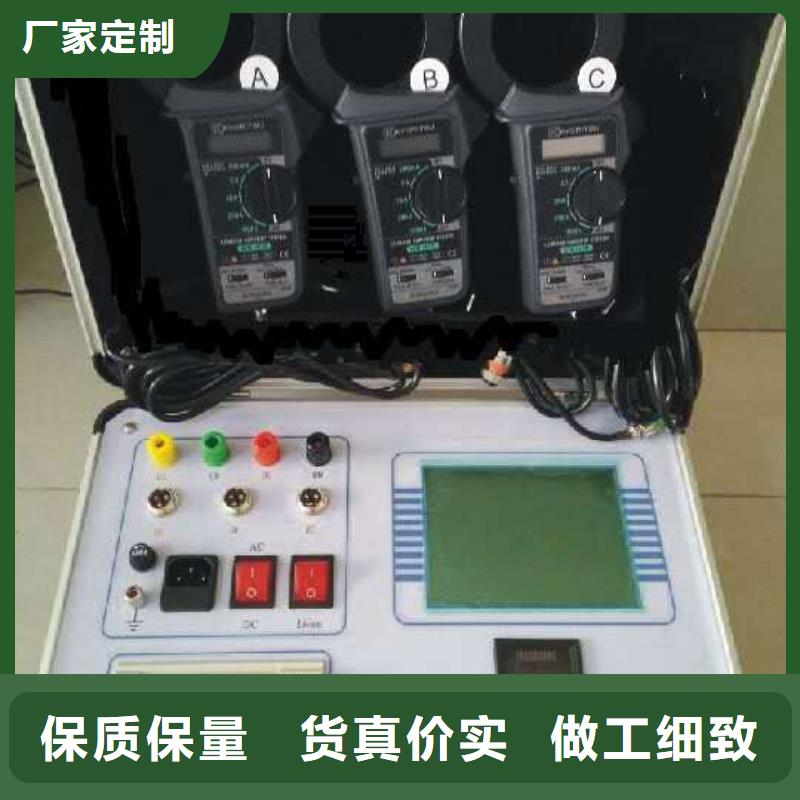

保定電容電流測試儀電容的測量：圖27為三相Ⅲ形A相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在A’線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。B、C相連線方式相同。圖27Ⅲ形聯接被試電容接線圖（6）電抗器電感的測量：圖28為電感電抗測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排一端上、黑色夾子夾在另一端上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在電抗器引線上方可測量，完成后轉下一接線。圖28被試電抗器電感接線圖八、產品成套：部 件 數量 部 件 數量電容電感測試儀 1臺 鉗形電流傳感器 1個測試線 2條 短接線 1條儀器電源線 1根 5A保險管250V 2個儀器使用說明書 1本 產品出廠合格證 1張保修卡 1張 裝箱單 1張用戶收到儀器后，按照儀器的成套說明，開箱檢查是否相符，核對上述內容，若發生缺少，請立即與本公司聯系。九、注意事項8.1使用本儀器前請仔細閱讀使用說明書，檢查接線無誤、接地良好。8.2高精度電流鉗為本儀器測量的關鍵部件，受損后對測試數據有很大的影響，在使用過程中需謹慎，要輕拿輕放，不能從高空掉落或者摔碰。8.3在測量完畢并退出測量狀態后，關閉儀器電源，方可進行接線拆除。8 .4如出現無法解決的問題，請及時與本公司取得聯系。十、售后服務儀器自購買之日起12個月內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

保定電容電流測試儀來廠考察
保定電容電流測試儀功能及特點2.1 測量范圍更寬，測試速度更快。2.2 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。2.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。2.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。2.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。2.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。2.8 具備輸出短路保護功能。2.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。2.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.11 熱敏打印機打印功能，快速、無聲。2.12 體積小、重量輕，方便攜帶使用。
