畢節絕緣鞋手套耐壓裝置絕緣靴（手套）耐壓裝置是我公司根據手套（絕緣靴）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別手套（絕緣靴）絕緣桿 驗電筆的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的，是理想的手套（絕緣靴） 專用設備。其主要特點：可同時測試 3 雙手套（絕緣靴），并可讀取每只的泄漏電路，準確判斷不合格的手套（絕緣靴）；結構底部裝配腳輪，可隨意移動。二、工作原理接接入 0-220V 電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生 0-30kV (50KV定做） 工頻高壓至各電極， 使手套（絕緣靴）獲得規定的試驗電壓。根據手套（絕緣靴）試驗規程，讀取、紀錄測試參數。成套使用接線圖見圖 1（毫安表六塊）圖 1：成套使用接線圖三、結構設計該產品分二部分組成：1、手套（絕緣靴）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；2、手套（絕緣靴）試驗臺，手套（絕緣靴）試驗臺由變壓器及其控制部分組成。手套（絕緣靴）試驗車裝置見圖 2，手套（絕緣靴）試驗臺

畢節絕緣鞋手套耐壓裝置感謝您購買本公司全自動絕緣靴手套耐壓試驗裝置。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了絕緣靴耐壓測試儀的安裝、測量、使用、保養等等。獲取技術支持本公司提供全天候 7×24 小時的電話熱線服務。客戶在產品使用及網絡運行過程中遇到問題時請隨時與本公司電話熱線聯系。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。

<畢節>天正華意電氣設備有限公司

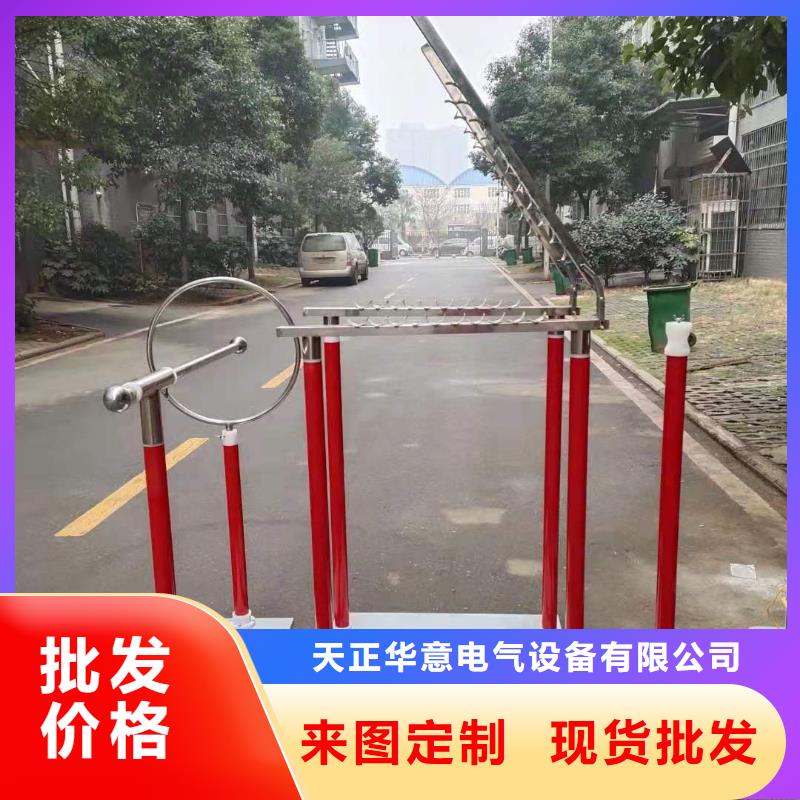

項目概況本項目將建設一套智能絕緣工具試驗室作為工器具運行保障的重要技術支撐，實現工器具狀態監測水平的，切實提高電力運行的穩定性和可靠性。構成包含畢節 絕緣靴絕緣手套耐壓測試模塊、電力工器具力學性能試驗模塊、絕緣桿試驗系統模塊、驗電器功能檢測模塊、絕緣梯具測試模塊、絕緣橫擔測試模塊等。系統建成后可實現絕緣靴、畢節絕緣手套、絕緣桿、絕緣繩、絕緣墊、絕緣服、驗電器、腳扣、帽、竹木梯、絕緣梯、帶、 絕緣橫擔等工器具檢測。本全自動絕緣靴手套耐壓測試儀是按照國標DL/T1476-2015《電力工器具性試驗規程》的要求的基礎上研制生產。絕緣鞋手套耐壓裝置本產品各項指標均符合國標的要求。可以按《規程》要求對絕緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.

<畢節>天正華意電氣設備有限公司 畢節全自動絕緣靴手套耐壓泄漏電流測試儀公司

畢節絕緣鞋手套耐壓裝置1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。1.2技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V） 電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時

<畢節>天正華意電氣設備有限公司 畢節全自動絕緣靴手套耐壓泄漏電流測試儀公司

畢節絕緣鞋手套耐壓裝置使用之前◎ 非常感謝您對本公司的信任，選用本試驗機。◎ 安裝、使用本機前請務必仔細閱讀本說明書，并妥善保管以備將來參考之用。◎ 請準備好46號抗磨液壓油本機使用46號抗磨液壓油作為工作油。安裝、試機前請準備好60升46號抗磨液壓油，并經細濾網加至油位計左側刻度線70％滿度處左右。本機不能使用機油、汽油或其它回收油品替代。因用油不當導致液壓部件故障，將不列入保修范圍之內。◎ 請用戶自行安裝墻面電源總開關本機使用380V，50Hz三相四線交流電，額定電流不小于20A，◎ 機器就位工作環境：室內，0℃～＋40℃安裝盡寸： 控制柜： 長1000mm， 寬750 mm，高1200 mm 受力架： 長15000mm， 寬1000mm，高870mm◎ 警告●在測試過程中，操作人員應集中精力，注意，防止嚴重超載而引起試件斷裂傷人，須與試件保持距離。 ●對電器線路等檢修時，必須由專業人員進行，并切斷外部電源（即墻面總電源）。◎ 關于緊急停機在安裝調試、運行中遇到緊急情況。如電磁閥不能釋放、電動機異常運轉、試件原因等，存在損壞機械部件或擊傷試驗人員的可能時，請立即關閉電源總開關。◎ 本機器如長期不使用，請每個月開機兩小時，手動操作電磁閥動作，以防電磁閥卡死。◎ 關于精度本機出廠前均通過檢定及校準，請勿擅自調整機內校正旋鈕。因擅自調整校正旋鈕導致測量誤差增大，將不列入保修范圍之內。可與當?shù)丶急O(jiān)部門聯系檢定。

<畢節>天正華意電氣設備有限公司
畢節全自動絕緣靴手套耐壓泄漏電流測試儀公司

畢節絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

畢節絕緣鞋手套耐壓裝置試驗臺介紹■整體介紹：·絕緣工器具試驗臺是用于試驗絕緣靴、絕緣手套專業測試設備。它符合電力公司《電力工器具性試驗規程》（國電發DL/T 1476-2015）要求。·試驗臺由機體、遙控器和干式變壓器、儀器箱、試驗容器等幾部分組成。試件容器采用不銹鋼制作，結構合理，外型美觀；機體采用靜電噴涂，防潮防腐；采用遙控器進行遠程操作，高低壓分離，可靠，技術含量高。·本試驗臺具有自動化程度高，測試精度高，控制功能強大，且操作簡便，可靠。應用本系統將極大地提高檢測工作效率。·絕緣工器具試驗臺廣泛適用于供電、發電等電力企業，按《規程》要求對絕緣靴、絕緣手套等進行智能化絕緣性能性試驗。■試件容器介紹：·試件容器有兩類：六只盤狀的容器用于測試絕緣靴；六只桶裝的容器用于測試絕緣手套。結構合理，外型美觀。■遙控器介紹：·遙控器上有一個指示燈和四個按鍵。·指示燈發出紅光表示有按鍵按下，如紅光暗，表示遙控器電池欠壓。·四個按鍵上分別標有數字A，B，C，D.它們的功能分別是：按下“A”，表示升高壓。按下“B”，表示降高壓.按下“C”，表示計時開始。按下“D”，表示緊急停止。簡稱為“A升B降C計D停”。■機體介紹：·機體里分為主回路，遙控回路，控制回路，電源端子和控制端子五大部分。·機體上為試件容器擺放位置和高壓導入部分。·機體左側為總電源插座和接地端子；·機體正面為顯示和控制部分。排為六只電流表，分別對應顯示六只試件的電流。單位是mA.第二排個是紅色旋鈕，它是控制電源開關。按下時接通控制電源，按箭頭方向旋轉它，為斷開控制電源。第二個是黑色旋鈕，它是控制絕緣靴和絕緣手套電壓等級轉換保護。
