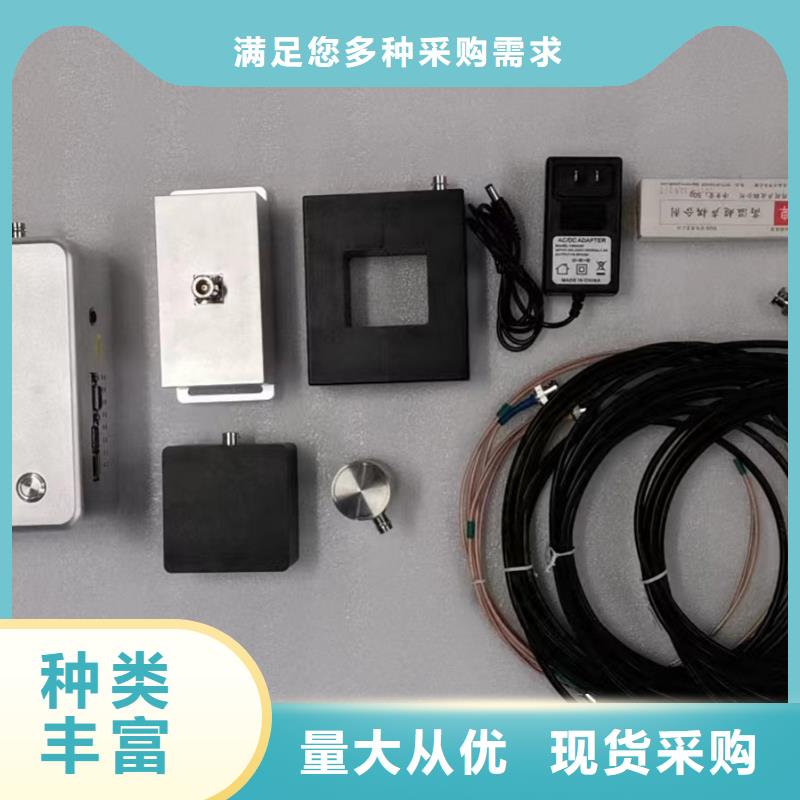

大慶手持式超聲波局部放電檢測儀便攜式局部放電綜合測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。便攜式局部放電綜合測試儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、測試電纜組成。二、產品主要特點介紹 1、抗干擾能力較強，檢測數據準確利用數字濾波技術，可以有效地現場干擾，在強干擾環境下也能實現局部放電測量。2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態采用寬頻帶局部放電超高頻傳感器，檢測頻帶可覆蓋300MHz-1.5GHz（任意頻帶可選），可有效采集到 GIS設備內部的局部放電信號。超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用光纖連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統采用多種連接方式，傳感器與主機之間選用BNC、SMA接口、光纖三種方式，便于使用。5、裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。

<大慶>天正華意電氣設備有限公司

大慶手持式超聲波局部放電檢測儀數據保存設置在主界面菜單欄處選擇《文件》-＞《保存選項》（如圖6.3所示），（其中《打開路徑》菜單是打開《保存選項》中設置的文件夾）彈出保存選項對話窗口。點擊保存路徑后的按鈕可以進行保存路徑選擇。可以設置波形圖像的保存格式，設置好后點擊應用并退出。（注意：試驗數據保存在此設定的路徑下）圖6.3 保存選項菜單圖6.4 保存選項窗口6.3 《視圖》菜單在主界面菜單欄處選擇《視圖》-＞《顯示縮放窗口》（如圖6.5所示），這樣在放大波形是就不會顯示波形的縮放圖譜了，再次執行此命令則是顯示波形否所放圖譜。圖6.5 縮放窗口開關6.4 建立試驗在主界面菜單欄處選擇《試驗報告》-＞《試驗列表》，彈出“實驗列表”窗口（如圖6.6所示），點擊《添加試驗》，然后在相應的空白處輸入“試品名稱”、“試品型號”、“試驗人員”、“試驗日期”、等基本情況，點擊《完成》按鈕（如圖6.7所示）添加試驗完成。或者也可以從試驗列表里選擇已經建立的試驗項目（如圖6.8所示），可以點擊《修改》以修改試驗信息。填寫或選擇完成后關閉即可。圖6.6圖6.7圖6.86.5 參考波形在主界面菜單欄處選擇《試驗報告》-＞《參考波形》，可彈出《參考波形》面板（如圖6.9），其中列舉了幾種常見的放電類型和干擾源類型。圖6.96.5 設置參數點擊《設置參數》-＞《設置》（如圖6.10），或者點擊快捷菜單的圖標，彈出參數設置窗口

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀產品主要特點介紹 1、抗干擾能力較強，檢測數據準確2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態1）超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。2）復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。3）高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。4）局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用同軸電纜連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統可選擇采用多種連接方式，傳感器與主機之間可選用BNC、SMA接口兩種方式，便于使用（默認為BNC接口方式）。5、裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀主機的開關1）開機：按下開機按鈕接通主機電源，等待30秒時間主機將會啟動，此時開機按鈕為黃色燈。2）關機：關閉主機時，長按開機鍵，當主機屏幕變為黑色時，主機為關閉狀態，開機按鈕按鍵等為關閉狀態。3）待機：當主機處于啟動狀態時，若長時間無操作，主機將自動處于待機狀態，此時開機按鈕將為紅色燈。當主機處于待機狀態時，點擊任意按鍵即可打開主機。3.4 顯示區1.手持式局放測試儀主機設置狀態信息T 手持式局放測試儀主機已檢測到一個觸發，正在采集觸發后信息。 手持式局放測試儀主機處于自動方式并正采集無觸發下的波形。 手持式局放測試儀主機以掃描方式連續地采集并顯示波形數據。 ● 手持式局放測試儀主機已停止采集波形數據。 S 手持式局放測試儀主機已完成單次序列的采集。2.手持式局放測試儀主機工具圖標：變亮表示鍵盤鎖定，上位機通過USB控制手持式局放測試儀主機鍵盤鎖定。：變亮表示U盤已經連接，灰色則沒有。：USB從口連接到計算機時變亮，否則灰色。3.5 菜單欄點擊“MENU”菜單鍵后再顯示界面底部會出現以下菜單欄根據檢測時不同的更改需求點擊菜單欄所對應的不同的F1-F5按鍵進行選擇不同的設置選項進行更改即可。3.6 菜單欄介紹及操作 1、通道選擇：點擊“CH1”、“CH2”按鍵可選擇當前通道。點擊CH1即為選擇1通道，再點擊 “菜單”鍵時，即為設置或更改當前通道1的參數。點擊CH2即為選擇2通道，再點擊 “菜單”鍵時，即為設置或更改當前通道2的參數。當前選擇為1通道或2通道則觀察下圖紅框位置即可，顯示CH1則為通道1，顯示CH2則為通道2。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀數據保存設置在主界面菜單欄處選擇《文件》-＞《保存選項》（如圖6.3所示），（其中《打開路徑》菜單是打開《保存選項》中設置的文件夾）彈出保存選項對話窗口。點擊保存路徑后的按鈕可以進行保存路徑選擇。可以設置波形圖像的保存格式，設置好后點擊應用并退出。（注意：試驗數據保存在此設定的路徑下）圖6.3 保存選項菜單圖6.4 保存選項窗口6.3 《視圖》菜單在主界面菜單欄處選擇《視圖》-＞《顯示縮放窗口》（如圖6.5所示），這樣在放大波形是就不會顯示波形的縮放圖譜了，再次執行此命令則是顯示波形否所放圖譜。圖6.5 縮放窗口開關6.4 建立試驗在主界面菜單欄處選擇《試驗報告》-＞《試驗列表》，彈出“實驗列表”窗口（如圖6.6所示），點擊《添加試驗》，然后在相應的空白處輸入“試品名稱”、“試品型號”、“試驗人員”、“試驗日期”、等基本情況，點擊《完成》按鈕（如圖6.7所示）添加試驗完成。或者也可以從試驗列表里選擇已經建立的試驗項目（如圖6.8所示），可以點擊《修改》以修改試驗信息。填寫或選擇完成后關閉即可。圖6.6圖6.7圖6.86.5 參考波形在主界面菜單欄處選擇《試驗報告》-＞《參考波形》，可彈出《參考波形》面板（如圖6.9），其中列舉了幾種常見的放電類型和干擾源類型。圖6.96.5 設置參數點擊《設置參數》-＞《設置》（如圖6.10），或者點擊快捷菜單的圖標，彈出參數設置窗口

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶 <大慶>天正華意電氣設備有限公司

大慶手持式超聲波局部放電檢測儀裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》3.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m3.4 主機技術參數測量通道：2個獨立測量通道，每個通道支持光、電雙輸入模式采樣精度：12Bit采樣速率：每通道60MHz檢測靈敏度：1pC測量范圍：1pC～100nC本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）充電電源： AC220V±10％；頻率50Hz；功率＜50W內置可充電電池：連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz～1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 ＞65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz～120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz～120kHz（中心頻率為40kHz）TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。ON：打開開關主機開始運行（需要長按時間至少在6s以上）。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關：主機接有源傳感器時的供電開關。

大慶手持式超聲波局部放電檢測儀?US設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值2mV）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值6mV）增益—設置US通道增益，系統采用自動增益控制調節，范圍為：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?測量模式—設置US測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?背景閾值—根據現場實際情況設置慮除閾值。圖5-7US設置圖?系統信息?設備型號—顯示當前設備的型號?設備編號—顯示當前設備編號?軟件版本號—顯示當前設備采用的軟件版本?序列號—顯示當前設備的軟件序列號圖5-8系統信息圖5.6UHF測量UHF有2種測量方式：巡檢模式、監測模式。進入系統主界面，按【設置】鍵進入設置界面，在【系統設置】中【測量方式】項選擇【UHF】，按【UHF設置】鍵進入UHF設置界面，在【測量模式】中選擇測量模式。按鍵進入相應的測量方式。?UHF—巡檢模式在【UHF設置】→【測量方式】→巡檢模式，按鍵進入巡檢模式。在巡檢模式下有3種顯示圖：波形圖，PRPD圖，PRPS圖。在運行狀態下，按或鍵切換不同顯示圖，且三種顯示圖同步處理放電數據。?波形圖顯示當前測量數據波形，根據【UHF設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過或鍵可對波形幅值進行縮小或放大調節。圖5-9UHF波形圖?測量通道—顯示當前測量連接的通道。?測量模式—顯示當前選擇的測量模式。?同步方式—顯示當前選擇的同步方式，內同步、外同步、光同步。?運行狀態—顯示當前試驗的運行狀態，運行、停止。?USB—顯示當前USB接口有無接外接鼠標鍵盤或移動存儲設備。?日期時間—顯示當前的日期時間，年月日時分秒。?電池狀態—顯示當前電池電量的百分比。?測試背景—顯示被測儀器所在環境的信號。?峰值讀數—顯示數據的采樣峰值，用dBmW表示。?報警歷史—顯示38個周期內測得數值的大小。?歷史讀數—顯示38個周期內測得數值的值。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀 友情提示感謝您選用我司產品，本說明書介紹了局部放電檢測儀的檢測原理、使用方法和干擾排除，在初次使用時，請詳細閱讀，有助于您熟練地使用，確保檢測精度。2、產品介紹2.1概述局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象局部放電是絕緣老化的重要征兆和表現形式因此對局部放電的有效檢測對電力設備的經濟運行具有重要意義。局部放電的檢測是以局部放電所產生的各種現象為依據通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后，提出了局部放電法（主要有暫態地電波法、脈沖電流法、超聲波法和超高頻法）、電化學法和光學法等檢測方法。傳統的局部放電檢測儀其測量信號的響應頻率一般不超過1 MHz易受外界干擾的影響穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。局部放電檢測儀，配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。

<大慶>天正華意電氣設備有限公司

大慶手持式超聲波局部放電檢測儀主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH3：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH4：將傳感器檢測到的信號高壓設備放電信號輸入主機。主機后的開機鍵：打開開關主機開始運行（需要長按時間至少在1s以上）。左側傳感供電開關：主機接有源傳感器時的供電開關 主機接線介紹巡檢測試儀主機電源線可不接，內置電池可正常持續工作時間不低于4小時；當主機電池沒電無法正常工作時，可將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。 五、傳感器接線方法5.1 超高頻傳感器（UHF）此傳感器主要用在對GIS設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超高頻傳感器的BNC輸出端（如圖5.1所示）。圖5.15.2 超聲波傳感器此傳感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測，具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接超聲波傳感器BNC輸出端（如圖5.3所示）。圖5.35.3 高頻電流互感器此互感器主要用在對變壓器、電抗器等高壓設備進行局部放電檢測。具體操作如下：取BNC-BNC同軸電纜一條，一端連接主機CH1或CH2，另一端連接高頻電流互感器BNC輸出端（如圖5.4所示）。圖5.45.4 TEV傳感器 此傳感器主要用在對高壓開關柜進行局部放電檢測，具體操作如下：復合式TEV電信號連接方式取BNC-SMA同軸電纜一條，將BNC端連接主機CH1或CH2，另一端連接復合式TEV傳感器SMA頭標有“OUT＋12V”端

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀尊敬的用戶：感謝您購買本公司TH-9029UHF局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電源往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告：?始終保持高壓部分與儀器、探頭和操作人員之間的距離。 ?嚴格遵守當地規則。 ?附近有雷暴天氣時，不得進行測量。 ?不得在爆炸環境中操作儀器或附件。 ?使用產品時，請按說明書規范操作。?儀器電池報警后請關機充電。?未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。?存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。?儀器運輸時應避免雨水浸蝕嚴防碰撞和墜落。本手冊內容沒有書面許可，任何部分都不許以任何（電子的或紙質的）形式、方法或以任何目的而進行傳播。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。三、技術指標3.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。3.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》3.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m3.4 主機技術參數測量通道：2個獨立測量通道，每個通道支持光、電雙輸入模式采樣精度：12Bit采樣速率：每通道60MHz檢測靈敏度：1pC測量范圍：1pC～100nC本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）充電電源： AC220V±10％；頻率50Hz；功率＜50W內置可充電電池：連續工作4小時以上3.5 傳感器技術參數 3.5.1 超高頻傳感器 檢測頻帶 300MHz～1.5GHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 1dB增益 ＞65dbm3.5.2 接觸式超聲傳感器 檢測頻帶 20kHz～120kHz信號傳輸方式 50Ω同軸電纜有效靈敏度 10pC3.5.3 高頻電流互感器檢測頻帶 10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC3.5.4 TEV傳感器 測量信號 超聲信號、電信號超聲測量頻帶 20kHz～120kHz（中心頻率為40kHz）TEV測量頻帶 10MHz-100MHz 四、主機操作說明4.1 主機面板介紹CHARGE：主機的電源供給，將巡檢測試儀主機電源接在（AC220V/50HZ）的電源插座上進行充電。EXT-SYS：用于外同步接線。ON：打開開關主機開始運行（需要長按時間至少在6s以上）。CH1：將傳感器檢測到的信號高壓設備放電信號輸入主機。CH2：將傳感器檢測到的信號高壓設備放電信號輸入主機。紅色船型開關：主機接有源傳感器時的供電開關。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀采用標準本手持式局放測試儀（TH-9003）的設計采用以下標準：GB/T 7354-2003局部放電測量；GB 4793.1-2007 測量、控制和實驗室用電氣設備的要求 第1部分：通用要求；GB/T 2423.8-1995 電工電子產品基本環境試驗規程；GB 2900電工名詞術語；GB/T 16927 高電壓試驗技術；DL/T 356-2010局部放電測量儀校準規范；DL/T 417-2006電力設備局部放電現場測量導則；IEC1000電磁兼容性。二、操作注意1、使用儀器之前，請仔細閱讀本使用說明書。2、在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確。3、檢測過程中若需更換傳感器檢測，需將“輸出電壓”關閉。4、在儀器使用過程中，設備需輕拿輕放，避免磕碰。5、實驗完畢后，請及時關閉電源并對主機進行充電。三、概 述TH-9003手持式局放測試儀是我公司技術人員根據多年局放檢測經驗，適用于對高壓設備局部放電在線檢測及定位。該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、性和有效性。TH-9003手持式局放測試儀由測試儀主機、專用局部放電檢測軟件、復合式TEV傳感器、超聲波傳感器、高頻電流互感器、超高頻傳感器以及連接線組成。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀產品特點?采集板卡：自主研發的高速采樣板卡?軟件系統：采用嵌入式系統?FPGA控制：控制啟動、停止采樣，數據同步與高速數據存取，時間間隔20ms?LCD顯示：使用高清5寸真彩顯示屏?專家系統根據檢測數據，判斷放電能量和部位?局放顯示：在檢測界面顯示局部放電的幅值、每個工頻周期的脈沖個數?超限報警：使用紅、黃、藍三色指示提示局部放電的嚴重程度?平均無故障時間：大于500000 小時?性能：符合 GB/T 19862-2005 開關柜監測設備通用要求?電磁兼容：靜電放電抗擾度滿足GB/T17626.2-20064級阻尼振蕩波抗干擾度滿足GB/T17626.10-1998 3級工頻磁場抗擾度滿足GB/T17626.8-2006 3級脈沖磁場抗擾度滿足GB/T17626.9-1998 3級?電源：采用12.6V電鋰電池供電，功耗＜ 10W，可持續工作6小時以上，實時電量顯示?環境條件：存儲溫度：-40℃～＋85℃，工作溫度：-20℃～＋60℃，相對濕度：5％～95％在35℃下無凝露?重量輕、易攜帶，很適合現場使用主機重量＜0.8kg2.3性能指標2.3.1 HFCT法：?將接地線串過傳感器，適用于變壓器、配電電纜的局放檢測，技術參數：檢測頻率：0.5～20MHz；靈敏度：6mV/1mA；動態范圍：60dB。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶 <大慶>天正華意電氣設備有限公司

大慶手持式超聲波局部放電檢測儀產品主要特點介紹 1、抗干擾能力較強，檢測數據準確2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態1）超聲傳感器采用目前進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。2）復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。3）高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。4）局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用同軸電纜連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身。3、安裝簡單方便自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。4、連接簡單方便系統可選擇采用多種連接方式，傳感器與主機之間可選用BNC、SMA接口兩種方式，便于使用（默認為BNC接口方式）。5、裝置內置大容量鋰電池，可長時續航本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10％交流電源即可。

大慶手持式超聲波局部放電檢測儀主機的開關1）開機：按下開機按鈕接通主機電源，等待30秒時間主機將會啟動，此時開機按鈕為黃色燈。2）關機：關閉主機時，長按開機鍵，當主機屏幕變為黑色時，主機為關閉狀態，開機按鈕按鍵等為關閉狀態。3）待機：當主機處于啟動狀態時，若長時間無操作，主機將自動處于待機狀態，此時開機按鈕將為紅色燈。當主機處于待機狀態時，點擊任意按鍵即可打開主機。3.4 顯示區1.手持式局放測試儀主機設置狀態信息T 手持式局放測試儀主機已檢測到一個觸發，正在采集觸發后信息。 手持式局放測試儀主機處于自動方式并正采集無觸發下的波形。 手持式局放測試儀主機以掃描方式連續地采集并顯示波形數據。 ● 手持式局放測試儀主機已停止采集波形數據。 S 手持式局放測試儀主機已完成單次序列的采集。2.手持式局放測試儀主機工具圖標：變亮表示鍵盤鎖定，上位機通過USB控制手持式局放測試儀主機鍵盤鎖定。：變亮表示U盤已經連接，灰色則沒有。：USB從口連接到計算機時變亮，否則灰色。3.5 菜單欄點擊“MENU”菜單鍵后再顯示界面底部會出現以下菜單欄根據檢測時不同的更改需求點擊菜單欄所對應的不同的F1-F5按鍵進行選擇不同的設置選項進行更改即可。3.6 菜單欄介紹及操作 1、通道選擇：點擊“CH1”、“CH2”按鍵可選擇當前通道。點擊CH1即為選擇1通道，再點擊 “菜單”鍵時，即為設置或更改當前通道1的參數。點擊CH2即為選擇2通道，再點擊 “菜單”鍵時，即為設置或更改當前通道2的參數。當前選擇為1通道或2通道則觀察下圖紅框位置即可，顯示CH1則為通道1，顯示CH2則為通道2。

<大慶>天正華意電氣設備有限公司 變壓器感應局部放電試驗測試臺大慶

大慶手持式超聲波局部放電檢測儀技術指標4.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、開關柜、電纜等高壓電氣設備的局放帶電巡檢。4.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》4.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m4.4 主機技術參數測量通道： 2個獨立測量通道采樣速率： 每通道1.8MHz本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力： 2500V，信號端口端，電源端，對地（正、負）充電電源：AC220V±10％；頻率50Hz；功率＜50W內置可充電電池： 連續工作4小時以上4.5 傳感器技術參數 4.5.1 超聲傳感器 測量量程：-11～68dBμV；分辨率：1dB； 誤差：±1dB；傳感器靈敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；傳感器中心頻率：20～200kHz；傳感器直徑：不大于50mm；外差頻率：38.4kHz。4.5.2 高頻電流互感器檢測頻帶10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC4.5.3 TEV傳感器 傳感器：容性； 測量量程：-20～60dBmV；分辨率：1dB； 誤差：±1dB；檢測頻寬：3～100MHz； 脈沖/周期值：655；門限調節范圍：3～57dB 信號傳輸方式: 50Ω同軸電纜4.5.4 超聲可彎探頭傳感器中心頻率：40kHz； 分辨率：1dB； 誤差：±1dB；
