大慶瓦斯氣體繼電器校驗儀特點

大慶瓦斯繼電器校驗儀按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。大慶瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。6.1.1.10. 按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。 轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上壓力油筒[氣塞] 3螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；7.1.6 試驗結束后，儀器表面油跡。7.2儀器的維修與處理：7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。

大慶瓦斯繼電器校驗儀 將壓力釋放閥信號線接至校驗裝置信號接線柱。測試項目1.開啟、關閉壓力試驗，測試過程如下：1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。5.數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！

大慶瓦斯氣體繼電器校驗儀特點

大慶瓦斯繼電器校驗儀把配備的信號測試線另一頭與儀器面板上的航插信號口相連接。4. 使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接。5. 使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接。6. 如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7. 打開儀器電源。8. 打開氣瓶上的閥門。9. 系統顯示主界面如下圖1：圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯，然后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“觸點方式”選擇菜單如圖３所示。圖３進入“觸點方式”菜單后用飛梭可以選擇密度繼電器的觸點方式，有“常開”和“常閉”兩個選項。注意：觸點方式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。

<大慶>天正華意電氣設備有限公司

大慶瓦斯繼電器校驗儀產品簡介瓦斯（氣體）繼電器校驗臺是一種新型瓦斯繼電器流速值及容積值校驗的專用設備，主要用于油浸式電力變壓器上繼電器的檢測和校驗。該校驗臺模擬變壓器內故障時繼電器的動作機理，采用先進的計算機測控技術，通過實時采集流量信號并準確計算出流速值，以達到定量測試流速值的目的；通過定量容積計量裝置，以達到準確檢測動作于信號容積值的目的。瓦斯（氣體）繼電器校驗臺可以實現繼電器動作于跳閘流速值、動作于信號容積值和密封性能的校驗，各校驗項目可分別獨立完成，且互不影響，校驗完成后可將測試結果進行保存和打印。瓦斯（氣體）繼電器校驗臺采用計算機實時控制操作，電腦液晶全中文菜單式顯示，操作界面直觀、簡單；整機具有自動化程度高、測試速度快、測試數據準確、數據重復性好等特點。夾緊機構采用液壓機械，使得安裝瓦斯繼電器方便快捷。1.2 校驗臺外觀結構圖二、功能特點1）本校驗臺內置油汞、油箱變頻器完模擬變壓器內部故障時瓦斯（氣體）繼電器動作機理，采用全新設計理念。動作于跳閘流速值校驗采用高精度流量傳感器，油流速度從0逐漸增大，通過實時采集流量信號，準確計算出瞬時流速值，達到定量檢測動作于跳閘時流速值的目的。動作于信號容積值校驗采用容積傳感器，測試過程由計算機系統自動控制完成；密封性實驗由計算機系統按用戶設定參數自動控制，完成加壓保壓等密封測試；

大慶瓦斯氣體繼電器校驗儀特點

大慶瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

大慶瓦斯繼電器校驗儀把配備的信號測試線另一頭與儀器面板上的航插信號口相連接。4. 使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接。5. 使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接。6. 如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7. 打開儀器電源。8. 打開氣瓶上的閥門。9. 系統顯示主界面如下圖1：圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯，然后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“觸點方式”選擇菜單如圖３所示。圖３進入“觸點方式”菜單后用飛梭可以選擇密度繼電器的觸點方式，有“常開”和“常閉”兩個選項。注意：觸點方式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。

大慶瓦斯氣體繼電器校驗儀特點

大慶瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

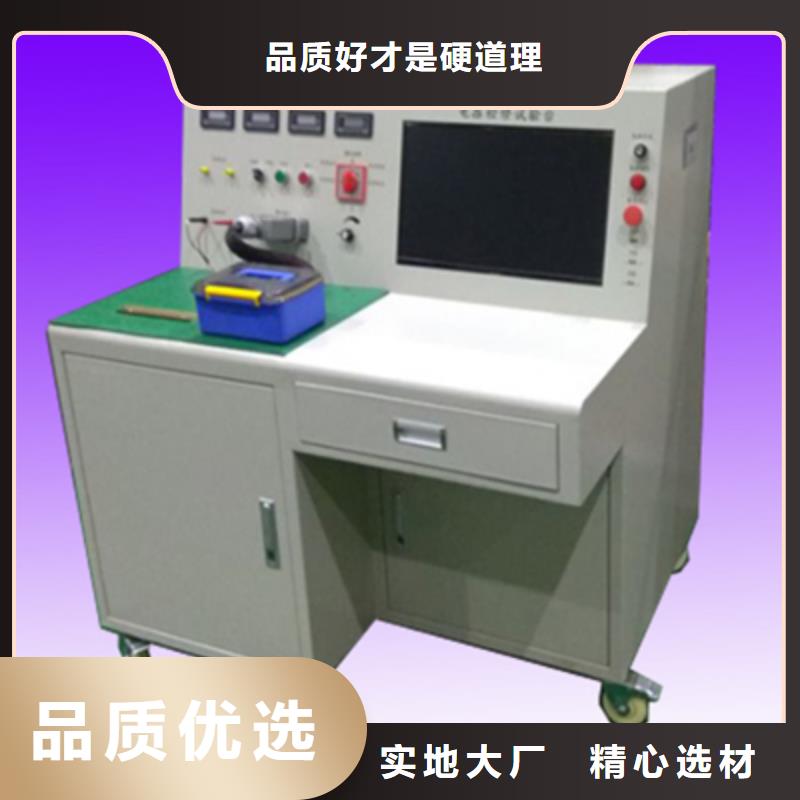

大慶瓦斯繼電器校驗儀1用途適用于各類壓力釋放閥的測試。2電氣及控制系統（1）工作環境：－30℃~40℃，相對濕度＜85％；（2）電氣主線路采用 AC380V，總功率 8.5KW；（3）空壓機采用 AC380V，功率 8KW；（4）電動執行元件采用 AC220V/DC24V 電源控制，功率 0.25KW；（5）控制系統采用 AC220V/DC24V 電源控制，功率 0.25KW；（6）采用 19 寸全彩觸摸液晶顯示器，全中文圖形顯示，操作過程由系統自動完成，無需人工干預；（7）采用屏幕觸摸鍵盤，操作人員可用此鍵盤對試驗報告內容進行編輯。（8）嵌入 PC 系統可直觀的對開啟壓力、關閉壓力及密封壓力檢測的單項和綜合項目進行操作，并同時編輯打印試驗報告；3主要性能3.1 測量范圍（1）壓力開啟檢測：0~150kPa（2）關閉壓力檢測：0~150kPa（3）密封壓力檢測：0~150kPa 3.2 精度（1）壓力檢測精度：0.2 級（2）壓力顯示位數：000.00kpa；（3）壓力誤差：±0.3kP。4操作前準備使用本儀器前，使用者應該首先了解本儀器的結構和工作原理。在未接通電源之前，應該對于儀器的性進行檢查，電源接線應牢固，通地要良好，然后再接通電源開關。5 操作程序5.1壓力釋放閥的裝夾選擇對應口徑檢測管路，將被測壓力釋放閥放置于定位柱上，使用螺栓加緊被測壓力釋放閥，人員保持距離。檢測連線將鱷魚夾信號線的一端與氣被測壓力釋放閥的功能柱腳相連接，另一端插入檢測臺上的對應插孔。5.3 系統初始界面接通被測壓力釋放閥檢測臺的外部供電電源：此時面板上的[紅色]按鈕指示燈亮起，系統處于通電狀態；按下面板上的[綠色]按鈕，此時[綠色]按鈕指示燈亮起，系統處于啟動狀態；按下急停開關，面板上的[紅色]和[綠色] 按鈕指示燈同時熄滅，系統處于停機工作狀態。

大慶瓦斯繼電器校驗儀密閉實驗瓦斯密閉初始化→瓦斯次數選擇→密閉測試時間選擇→瓦斯密閉測試開始5.4 測試完成，結果保存/打印。測試完成后，點擊保存/打印，彈出“產品信息輸入”窗口，輸入相應的信息，點擊確定，彈出“瓦斯類型”窗口，選擇測試用的瓦斯繼電器口徑，點擊確定，彈出“瓦斯（氣體）繼電器檢測報告”，完成后可保存并打印。瓦斯繼電器校驗臺氣體繼電器檢驗規程801 主題內容與適用范圍本標準規定了氣體繼電器的機械性能、動作可靠性、主要特性、整組保護的檢驗和試驗要求及方法等內容。本標準適用于QJ-25、50、80型氣體繼電器（以下簡稱繼電器），作為現場安裝和運行中對繼電器進行檢驗的規則和依據。 繼電器結構與外觀檢查 繼電器殼體、玻璃窗、出線端子、探針和波紋管等應完好。 繼電器內部零件應完好，各螺絲應有彈簧墊并擰緊，固定支架牢固可靠，各焊縫處應焊接良好無漏焊。2.3 放氣閥、探針操作應靈活，探針頭與擋板擋舌間保持1.5～2.5mm的間隙。開口杯轉動應靈活，軸向活動范圍為0.3～0.5mm，開口杯轉動過程中與出線端子近距離不小于3mm。2.5 干簧觸點固定牢固，玻璃管應完好，根部引出線焊接可靠，引出硬柱不能彎曲并套軟塑料管排列固定，磁鐵在框架內固定牢固。2.6 彈簧與調節螺桿連接平穩可靠，并與擋板靜止位置垂直。

<大慶>天正華意電氣設備有限公司 大慶瓦斯氣體繼電器校驗儀特點

大慶瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

---
