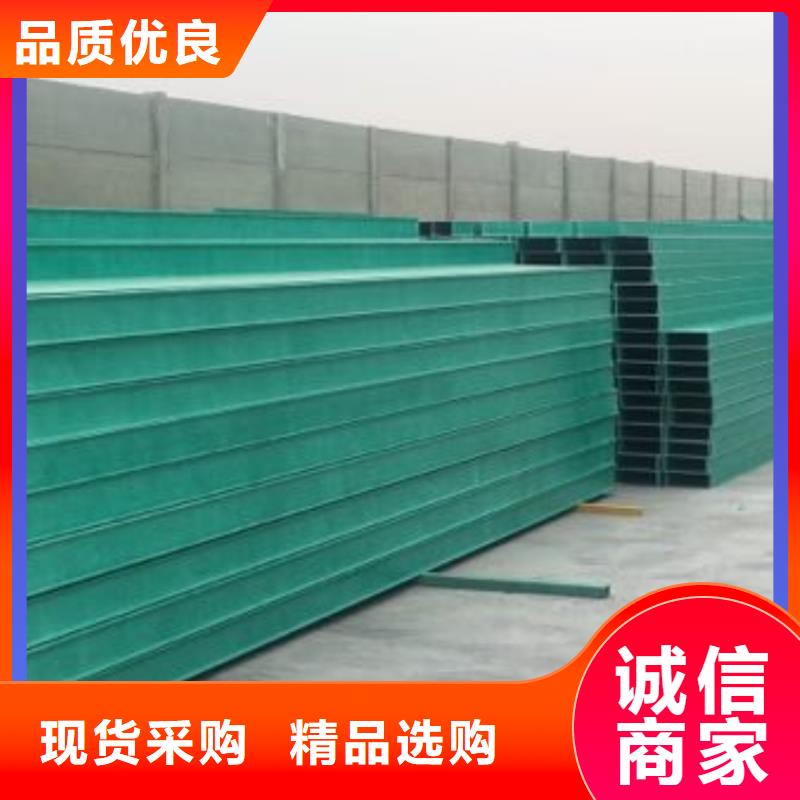

電纜橋架型式及品種的選擇 1、需屏蔽電器干擾的電纜網路或有防護外部（如：有腐蝕液體，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。 2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。 3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。 4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。 5、大跨距（＞3m）要選用復合型橋架（FB）。 6、戶外要選用復合環氧樹脂橋架（F）。 二、規格選擇 1、橋架的寬度和高度就按下表選擇，并應符合電纜填充率不超過有關標準規范的規定值，動力電纜可取40-50％，控制電纜可取50-70％，另外需預留10-25％的式程發展余量。 2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。 3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。 4、橋架橫截面積的選擇見表 三、支、吊架的配置 1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。 2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度＜300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度＞300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。 3、橋架多層設置時層間中心距為200，250，300，350mm。 4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。 四、防火 要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。我公司生產的BJⅢ系列電纜橋架均為防火橋架。 五、接地 1、橋架系統應具有可靠的電氣連接并接地（只對金屬橋架）。 2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。 3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。 4、對于振動場所，在接地部位的連接處應裝置彈簧圈。 六、橋架系統設計內容 橋架系統工程設計應與土建、工藝以及有關專業密切相配合以確定 布置，其設計內容可含有： 1、橋架系統的有關剖面圖。 2、橋架系統的平面布置圖。 3、橋架系統所需直線段、彎通、支、吊架規格和數量的明細表以及必要的說明。 4、有特殊要求的非標件技術說明或示意圖。 七、安裝 電纜橋架的安裝請參照中國建筑標準設計研究院所發行的JSJT-121全國通用建筑標準設計-電氣裝置標準圖集《電纜橋架安裝》04D701-3。 八、設計要求 1、橋架系統的路徑平面布置圖； 2、橋架系統的有關斷面圖。 3、橋架系統所用防腐材質及所需直通、彎通、支（吊）架等的規格和數量明細表以及必要的說明，連接板及螺絲、防護帽按以上要求由生產廠家配齊。 4、有特殊要求的非標準技術說明或示圖。 5、在預算有限的范圍內，設計需要符合的要求。?[1]

電纜橋架根據電纜彎曲半徑選擇電纜橋架 在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜小允許彎曲半徑。 材料統計方面的問題 設計圖紙在材料統計方面存在的主要問題： 1）漏項。有的統計托架材料時僅僅統計直通部分，彎通部分不統計；有的材料表干脆沒有支吊架一項。對于工程總承包公司而言，漏項帶來的后果是在項目報價階段導致報價偏低，而在項目執行階段采購部門老是和供貨商簽訂增補合同，從而導致總承包公司利潤的降低。 2）錯項。原因在于很多設計人員對于一些概念不清，有的把彎通、支吊架算作附件，有的把蓋板當成主材。實際上，電纜橋架的“托架”包括直通和彎通兩部分。電纜橋架的“附件”包括各種連接板、蓋板、隔板、壓板、終端板、引下件、緊固件等。附件在材料表中不開列，由供貨商隨貨配套供應，成本打入托架的單價部分，工程中不需要供貨商單獨報價。而“支吊架”包括托臂、立柱、吊架等，需要單獨開列，工程中供貨商需要單獨報價。 3）統計量偏差大，通常是數量偏少。那么工程報價中如何比較準確地統計電纜橋架的材料呢？一般而言，托架的直通部分可考慮1％～2％的裕量，彎通部分則直接統計數量。橋架全長除以平均立柱間距（戶外立柱跨距一般采取6m，室內立柱跨距一般采取3m），得到立柱數，增加2％～4％裕量。而橋架全長除以支吊架平均間距，得到支吊架數，再考慮1％～2％裕量。至于支吊架的間距，戶內直線段支吊架間距一般取1.5～3m，垂直安裝的支架間距不大于2m。非直線段的支吊架配置應當遵守規范規定：當彎通彎曲半徑小于300mm時，應在距非直線段與直線結合處300～600mm的直線段側設置一個支吊架；當彎通彎曲半徑不小于300mm時，除在距非直線段與直線結合處300～600mm的直線段側設置一個支吊架外，在非直線段中部應增設一個支吊架。
