湖北地下電纜管線探測儀使用方法及簡介一、工作原理在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。發射機注入的為斷續的交流信號。只有當注入電流大于50mA時，才可以繼續使用接收機進行定點操作。注入電流太小時，說明過渡電阻過大，無法定位。在架空線的正下方，接收機通過空間磁場傳感器檢測注入的斷續交流信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再定點，從而快速確定故障位置。二、發射機操作1.接線：警告！?接線前必須保證本條線路已停止運行！?不允許用接地線代替接線盤中的高壓線！?請嚴格遵守操作規程！?保護地線必須良好接地！首先將故障線路的開關斷開，使架空線路處于斷電離線狀態；保護地線接“保護地”端子接大地網；測試地線（帶黑色夾鉗的高壓導線）接“測試地”插座和大地網；至于接故障線路的輸出線，可根據現場情況，使用短連接線（帶紅色夾鉗的高壓導線）接“高壓輸出”端子和開關柜的線路側，若必須接在架空的線路上，則選用接線盤裝的長連接線，其高壓插頭接“高壓輸出”端子，其另一端的線鼻壓接在絕緣掛線桿的接線柱上，再將掛線桿掛在故障線路上。如果不知道具體故障相，可以同時掛接三相。

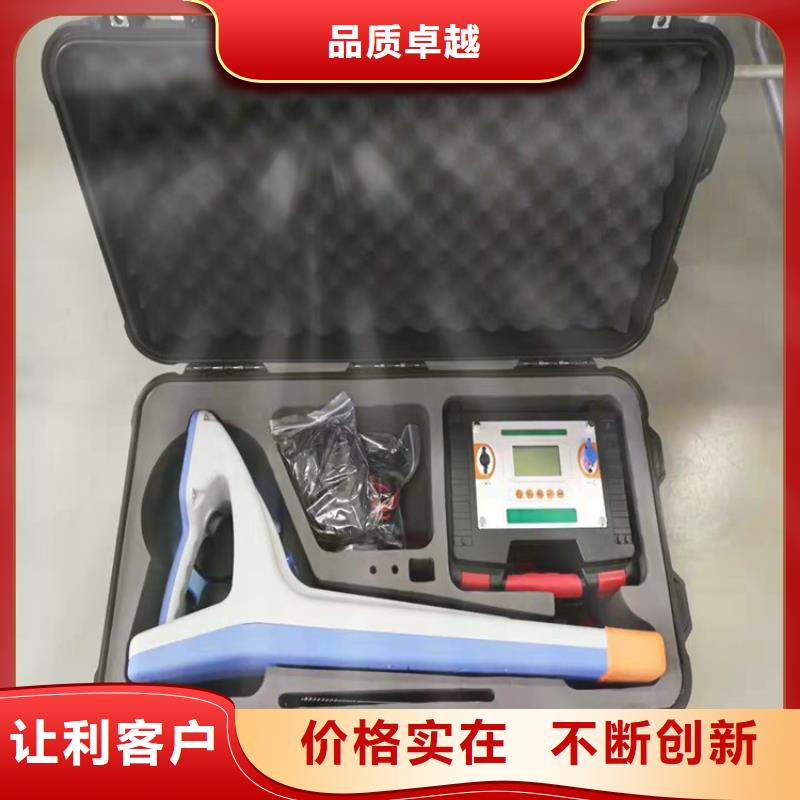

湖北地下電纜管線探測儀 設備組成本設備包括發射機、接收機、空間磁場傳感器及相關附件：發射機的接線盤、輸出連接線、掛線桿、保護地線等組成。一、發射機在架空線處于離線狀態下，向故障線路注入信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。發射機面板如圖2-1-1所示：其中：1.控制器見圖2-1-2發射機控制器。2.保護地端子：用于連接保護地線，接大地網。3.測試地插座：接工作接地線，接大地網。4.高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。圖2-1-2發射機控制器其中：1、按鍵說明：五向鍵中的上下鍵：用于設定輸出電流。【中鍵】用于修改輸出方式。【啟動】鍵：啟動測試。【停止】鍵：停止測試。2、工作模式：指示當前工作模式。3、輸出方式：斷續/連續。斷續輸出：適用于空間磁場傳感器定點方式。連續輸出：適用于無線電流傳感器定點方式。4、高壓輸出指示：當啟動高壓輸出后動畫指示高壓輸出，當停止高壓輸出后，顯示綠色，并停止動畫。5、輸出電流：指示當前輸出的電流。6、輸出狀態指示燈：紅燈亮：高壓合； 綠燈亮：高壓分7、輸出限制指示：電壓限制：輸出已經達到電壓，無法繼續提高輸出電流。功率限制：輸出已經達到功率，無法繼續提高輸出電流。二、接收機接收機用于在架空線正下方探測特征信號，使用時需要插入空間磁場傳感器。
