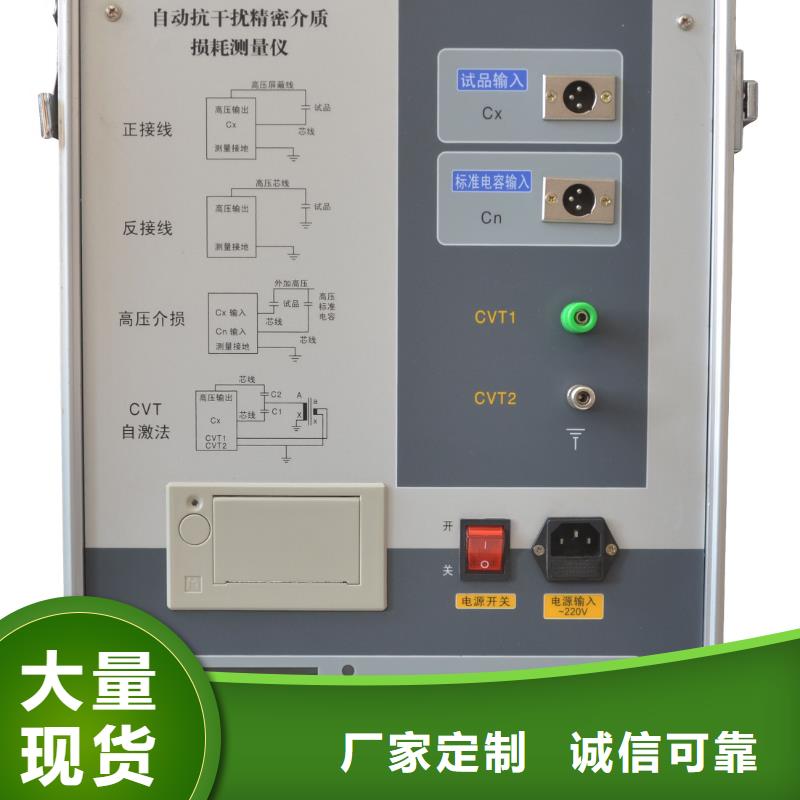

湖北介質損耗測試儀比如48.7Hz50±0.1Hz到50±10Hz自動雙變頻隨意設置。60±0.1Hz到60±10Hz自動雙變頻隨意設置。頻率精度：±0.01Hz外施高壓：正接線時試驗電流5A，工頻或變頻40-70Hz反接線時試驗電流10kV/5A，工頻或變頻40-70HzCVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30ACVT變比測量：變比測量精度：±讀數×1％變比測量范圍：10～99999相位測量精度：±0.1°相位測量范圍：0～359.9°測量時間：約40s，與測量方式有關輸入電源：180V～270VAC，50Hz±1％，市電或發電機供電計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。打印機：煒煌A7熱敏微型打印機環境溫度：-10℃～50℃相對濕度：＜90％外形尺430＊330＊350mm儀器重量：28kg五、測量方式及原理按被測試品是否接地分兩種測量方式，即正測量方式和反接線測量方式。兩種測量方式的原理如圖一所示：高壓輸出端Icx R 高壓輸出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接線測量 （b）反接線測量圖一在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純容性電流，此電流ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。在圖一（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖一（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。電流矢量法 試品等效電路

湖北介質損耗測試儀測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖1測量原理圖1.儀器結構測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。控制面板：打印機、鍵盤、顯示和通訊中轉。變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。升壓變壓器：將變頻電源輸出升壓到測量電壓，無功輸出2KVA/1分鐘。標準電容器：內Cn，測量基準。Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。2.工作原理啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。
