湖北雷電沖擊發生器 原理簡介 整流充電：通過調壓器升壓，可控硅整流，實現充電。 沖擊發生器：通過水銀繼電器來完成觸發。 分壓器：采用電阻分壓，采集電壓信號。 沖擊電流調波元件：根據不同的波形選擇不同的電阻和電感。 控制單元：上位機采用觸摸屏，優點：穩定可靠。下位機采用三菱PLC，優點：運行速度快，穩定。 分壓器、分流器：由青島天正華意電氣自己研發。采用純電阻分壓方式。1.4適用范圍1.4.1依據標準：控制設備，是根據GB18802.1低壓配電系統的電涌保護器 部分: 性能要求和試驗方法和GB18802.2電信和信號網絡的電涌保護器 部分：性能要求和試驗方法研制而成的，本系列沖擊電流測試設備主要用于產生強大的雷電沖擊電流，用于研究和檢測避雷器、SPD等電器設備耐受雷電沖擊電流的熱和電動力的能力，也可用于電工科技、等離子體、基礎物理和環境科學等其它領域。1.4.2主要性能參數：1.2/50電壓輸出為10kV2安裝說明及注意事項2.1外部接線：2.2控制器、發生器?1.電源插座：電源交流220V，輸入接L和N相。?2.接地排：使用銅編織袋連接到本體柜的接地排上。?3.直流充電高壓插頭：上下兩個插頭對應顏色進行連接，充電時有高壓存， 禁止在操作時進行插拔，有點擊的危險。?4.黑色線纜為控制線纜，主要用于實現控制電路內部的控制。例如接地、合閘等。上下機箱“通信”標志處對應連接。?5.充電電壓檢測電纜，用于充電電壓的檢測。 ?接地端子要求兩個機箱一定要進行可靠接地才可進行充電操作。后面板2.2.1控制器前面板和發生器前面板?1為控制系統控制顯示屏?2為急停按鈕，在異常時可以按下停止工作。?3.為測量端用于測量產品兩端的殘壓和沖擊電壓波形，不建議使用此端測量較低殘壓值。?4.發生器1.2/50波形輸出端。?5.沖擊電壓測量輸出端，可以使用屏蔽電纜直接連接到示波器觀看輸出的波形峰值，電壓輸出端變比為60.3：1V。（即示波器電壓值＊電壓變比＝輸出電壓值）

<湖北>天正華意電氣設備有限公司

湖北雷電沖擊發生器 設備技術參數及附件功能，布置系統圖、設備設計圖 總則本參數適用于本次詢價的設備，它提出了設備的功能設計結構性能、安裝和試驗等方面的技術說明本套設備滿足現行國際標準標準及有關行業標準。引用執行的標準GB311.1-2007 高壓輸變電設備的絕緣配合GB/T16927.1-2007 高電壓試驗技術 一般試驗要求GB/T16927.2-2007 高電壓試驗技術 測量系統GB/T16896.1-2007 高電壓沖擊試驗用數字記錄儀GB/T16896.1-2005 高電壓沖擊測量儀器和軟件ZB F24 001-90 沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表JB/T9641－1999 《試驗變壓器》GB1094-2003 《電力變壓器》GB/T509-1997 《電力變壓器試驗導則》DL/T596/1996 《電力設備性試驗規程》GB7449-2007 《電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則》JB/T501 《電力變壓器試驗導則》JB/T501-1991 《變壓器試驗技術》IEC60-1、IEC60-2 《高電壓試驗技術》GB50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》DL/T557-94《高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據》DL/T 846.1-2003 高電壓測試設備通用技術條件部分：高電壓分壓器測量系統DL/T 846.2-2004 高電壓測試設備通用技術條件第二部 沖擊電壓測量系統DL/T 848.5-2004 高壓試驗裝置通用技術條件 第 5 部分：沖擊電壓發生器采用 PLC-計算機控制與測量(光纖傳輸光電隔離測控技術)全自動試驗系統能滿足用戶對沖擊、工頻及局部放電、直流等高壓試驗控制和測量的所有要求。 使用條件本雷電沖擊電壓發生器試 驗系統裝 置主要適 用于 35kV 和 40.5kV 及以下的高中壓配電系統電氣產品電力設備 的雷電沖擊電 壓各種標準波 形的試驗及研 究。也用于其 它電力產品 (含電力變 壓器的雷電沖 擊試驗)的雷電沖 擊試驗研究。3.1 海拔高度不超過 2000m3.2 環境溫度：-15~＋50℃3.3 空氣相對濕度：≤90％3.4 安裝使用地點：戶內使用，可移動23.5 必須設有一個可靠接地點

沖擊電壓發生器湖北

湖北雷電沖擊發生器檢測設備測試系統技術方案3.1、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋50℃相對濕度： ≤85％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力： 8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率＜5％地震烈度：地震基本烈度值為6度。3.2、依據標準GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》GB311.1-1997高壓輸變電設備的絕緣配合GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀ZB F24 001-90沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件JB/T8169-1999 耦合電容器及電容分壓器所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。3.3、方案編制說明本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和截波波形試驗。 設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、截波裝置等控制、測量裝置。

湖北雷電沖擊發生器注意事項8.1主回路電源應滿足容量8.2所有接地為實際上的一點接地8.3所有調波電阻嚴禁摔、跌、踩8.4絕緣筒支柱嚴禁碰撞、劃傷、電容器嚴禁受重物撞擊8.5變壓器、電容器缺油時嚴禁使用8.6整體設備嚴禁在空氣溫度低于-25℃時使用或貯存8.7銅球表面均無劃傷或受碰撞痕跡8.8設備嚴禁傾斜使用8.9全套設備嚴禁覆冰、水、雪、霧，室內使用設備嚴禁室外貯存使用8.10試驗結束后，設備控制臺鑰匙應撥出由專人保管，且該設備由專人操作.8.11在使用本套裝置前，必須認真閱讀此說明書，尤其是第五、七項中所規定的必須嚴格遵守。九、日常維護9.1本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。9.2對長期不用的設備應定期檢查所有緊固件，絕緣件及放電間隙的防塵、防潮、防銹的三防工作。9.3控制、測量設備的面板應妥善保護且做好防碰及防塵工作。9.4設備發生故障時，用戶無法修理時，應及時通知供應商派人修理。十、成套設備的主要部件10.1控制臺 1套（多種供選擇）10.2 充電裝置 1套10.3沖擊電壓發生器本體 1套（多種供選擇）10.4弱阻尼電容分壓器 1套10.5沖擊電壓測量儀1套（多種供選擇）十一、隨機文件及附件11.1沖擊電壓發生器說明書1份11.2沖擊電壓發生器本體、充電裝配圖 1份11.3弱阻尼電容分壓器裝配圖 1份11.4沖擊控制臺（箱）電路原理圖 1份11.5沖擊控制臺（箱）說明書1份11.6成套裝置出廠試驗報告1份11.7產品合格證 1份11.8手動接地棒1根

<湖北>天正華意電氣設備有限公司
<湖北>天正華意電氣設備有限公司 沖擊電壓發生器湖北

湖北雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

<湖北>天正華意電氣設備有限公司 沖擊電壓發生器湖北

湖北雷電沖擊發生器注意事項8.1主回路電源應滿足容量8.2所有接地為實際上的一點接地8.3所有調波電阻嚴禁摔、跌、踩8.4絕緣筒支柱嚴禁碰撞、劃傷、電容器嚴禁受重物撞擊8.5變壓器、電容器缺油時嚴禁使用8.6整體設備嚴禁在空氣溫度低于-25℃時使用或貯存8.7銅球表面均無劃傷或受碰撞痕跡8.8設備嚴禁傾斜使用8.9全套設備嚴禁覆冰、水、雪、霧，室內使用設備嚴禁室外貯存使用8.10試驗結束后，設備控制臺鑰匙應撥出由專人保管，且該設備由專人操作.8.11在使用本套裝置前，必須認真閱讀此說明書，尤其是第五、七項中所規定的必須嚴格遵守。九、日常維護9.1本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。9.2對長期不用的設備應定期檢查所有緊固件，絕緣件及放電間隙的防塵、防潮、防銹的三防工作。9.3控制、測量設備的面板應妥善保護且做好防碰及防塵工作。9.4設備發生故障時，用戶無法修理時，應及時通知供應商派人修理。十、成套設備的主要部件10.1控制臺 1套（多種供選擇）10.2 充電裝置 1套10.3沖擊電壓發生器本體 1套（多種供選擇）10.4弱阻尼電容分壓器 1套10.5沖擊電壓測量儀1套（多種供選擇）十一、隨機文件及附件11.1沖擊電壓發生器說明書1份11.2沖擊電壓發生器本體、充電裝配圖 1份11.3弱阻尼電容分壓器裝配圖 1份11.4沖擊控制臺（箱）電路原理圖 1份11.5沖擊控制臺（箱）說明書1份11.6成套裝置出廠試驗報告1份11.7產品合格證 1份11.8手動接地棒1根

<湖北>天正華意電氣設備有限公司 沖擊電壓發生器湖北

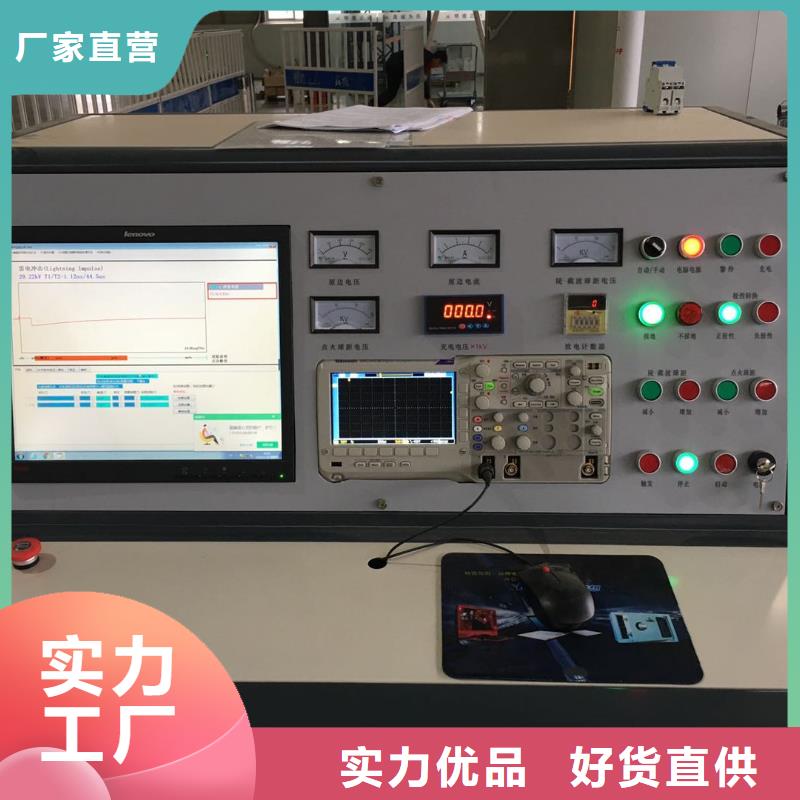

湖北雷電沖擊發生器測控系統技術協議5.1 ICM控制系統采用ICM型控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。ICM控制系統采用進口器件，前置發生器本體、直流充電電源控制。控控制界面5.2ICM控制系統以日本三菱公司的FX2N系列可編程控制器為核心器件，因而控制器的體積非常小巧，自成獨立單元。控制器可實現手動控制和自動控制。5.3 控制系統采用液晶觸摸屏操作，具備以下控制功能：設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動發出觸發可自動或手動響警鈴報警具有充電過電流和過電壓自動保護可選擇試驗程序進行程序控制（選項）5.4 控制系統可根據設定的充電電壓和充電時間自動進行充電，充電電壓和充電時間可在控制器上的液晶屏數字整定。5.5 控制系統采用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的性。5.6控制系統采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。5.7 控制系統可選擇沖擊電壓發生器使用電動球隙或脈沖間隙觸發。

<湖北>天正華意電氣設備有限公司

湖北雷電沖擊發生器 沖擊電壓發生器距離如下表所示：額定電壓(kV)主要技術參數5.1額定級電壓100kV，充電電流15A5.2輸出電壓波形5.2.1在不同額定電壓下 和一定負荷電容時，能產生±1.2/50μS雷電沖擊電壓全波。5.2電壓利用系數：在不同負荷電容配備一定的沖擊電容，產生1.2/50μS雷電沖擊電壓波，利用系數分別不小于0.85。雷電沖擊截波，利用系數分別不小于0.755.3使用持續時間：在2/3額定電壓以上每三分鐘充放電一次，可連續運行，在2/3額定電壓以下，每兩分鐘充放電一次，可連續運行。六、設備組成七、使用方法：準備工作選擇合適容量、電壓的電源。按本體三圍圖合理將設備安裝就位。按控制臺說明書正確接好每一根線。7.1.4接好設備的接地線，設備的接地線應相互相聯，終一點接地且應在本體附近，特別應注意的是接地線應采用銅皮相聯。開機前準備工作發生器各部分絕緣和球隙表面的灰塵、污垢、潮氣。將手動接地棒放到方便操作。3檢查控制測量系統且將控制、測量系統調整預置好(參照“控制臺說明書”)。重復查7項。5關閉試區大門及防護門。不充電，將裝置先動作一遍，查看動作是否靈活，接觸是否良好。調波方法沖擊電壓發生器雷電沖擊波空載(波頭電容兼電容分壓器約300PF)波形調試或帶被試品波形調試。檢查沖擊發生器充電裝置與本體及電容分壓器相連部份是否正確連接，各部位是否良好接地。根據波頭電容估算波頭電阻值和波尾阻值。7.3.1.3將估算合適的波頭電阻和波尾電阻接入本體。根據估測沖擊電壓波幅值，適當選擇沖擊電壓分壓器低壓臂電容，保證低壓臂電壓幅值不超過300V。在低壓情況下，對本體充電，充電到整定電壓與充電電壓相等時觸發本體對波頭電容放電，波頭時間偏短增加波頭電阻，半峰值時間偏短，增加波尾電阻，反之相反。沖擊電壓波形調節方法分析由于沖擊電壓測試設備中沖擊電容量一般是固定的，因此調整電壓波形只能采用調節電阻的方法。增加電阻阻值，電壓波形出現的情況是電壓峰值降低，波前時間變小，波尾時間變長減小電阻阻值，電壓波形出現的情況是電壓峰值增加，波前時間變大，波尾時間變短，反峰幅值變大。一般而言通過變化電阻阻值，影響較大的是電壓峰值；波頭和波尾時間略有影響，但是這種影響不是根本性的；?充電電壓：一般情況下，充電電壓不能超過電容器額定電壓；

<湖北>天正華意電氣設備有限公司
沖擊電壓發生器湖北

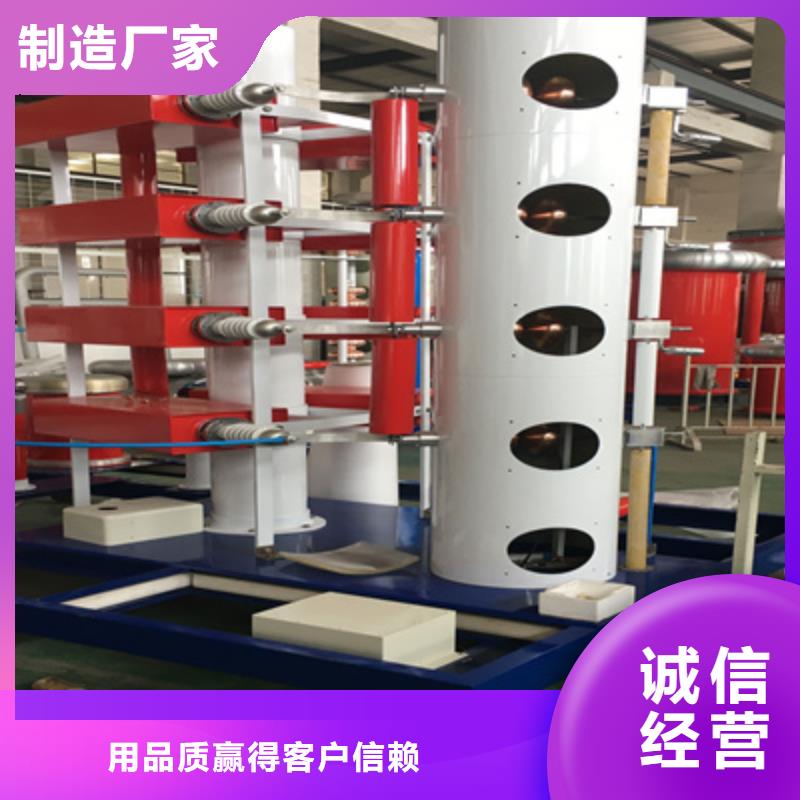

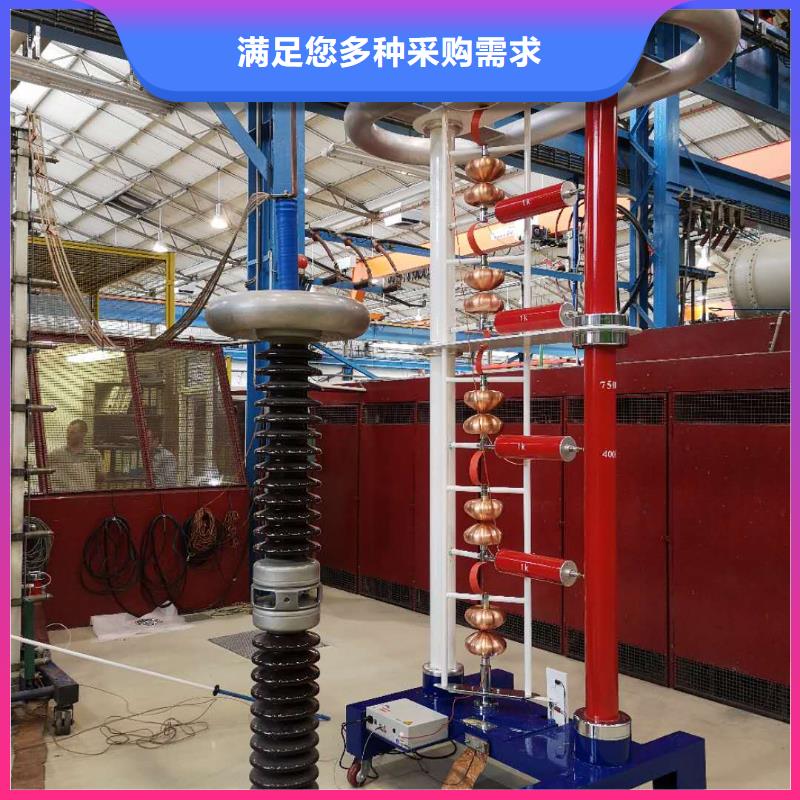

湖北雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。
