以下是:安徽省滁州市模擬斷路器錄波分析儀貨源直供的產品參數
| 產品參數 |
|---|
| 產品價格 | 555/臺 |
|---|
| 發貨期限 | 1 |
|---|
| 供貨總量 | 1000 |
|---|
| 運費說明 | 含運費 |
|---|
| 小起訂 | 1 |
|---|
| 質量等級 | 0.05 |
|---|
| 是否廠家 | 是 |
|---|
| 產品材質 | 銅 |
|---|
| 產品品牌 | 青島天正華意電氣 |
|---|
| 產品規格 | 158 |
|---|
| 發貨城市 | 青島 |
|---|
| 產品產地 | 青島 |
|---|
| 加工定制 | 是 |
|---|
| 產品型號 | TH |
|---|
| 可售賣地 | 全國 |
|---|
| 產品重量 | 4 |
|---|
| 產品顏色 | 白 |
|---|
| 質保時間 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 適用領域 | 電氣電力 |
|---|
| 質量認證 | 9000 |
|---|
| 產品功率 | 5 |
|---|
| 工作溫度 | 45 |
|---|
| 范圍 | 模擬斷路器錄波分析儀供應范圍覆蓋安徽省 合肥市、馬鞍山市、蚌埠市、黃山市、阜陽市、亳州市、六安市、巢湖市、銅陵市、淮北市、淮南市、蕪湖市、安慶市、滁州市、宿州市、宣城市、池州市 瑯琊區、南譙區、來安縣、全椒縣、定遠縣、鳳陽縣、天長市、明光市等區域。 |
|---|
【天正華意】業務覆蓋多領域場景，主營合肥蓄電池測試儀、蚌埠大電流發生器、阜陽智能變電站光數字測試儀、亳州微機繼電保護測試儀、六安變壓器變比組別測試儀、淮南電力電氣測試儀器、池州蓄電池測試儀、來安真空度測試儀、定遠滅磁過電壓測試裝置等產品服務。模擬斷路器錄波分析儀貨源直供,天正華意電氣設備(滁州市分公司)tianzh3611-3為您提供模擬斷路器錄波分析儀貨源直供的資訊,聯系人:楊經理,發貨地:平度市平安路2號。 安徽省,滁州市 滁州市，簡稱“滁”，安徽省轄地級市，位于安徽省東部，江淮平原腹地，是南京都市圈的重要城市，長三角一體化發展核心區城市之一，介于北緯31°51′~33°13′、東經117°09′~119°13′之間，東鄰南京，西接合肥，北枕淮河，南依長江，全市總面積13433平方千米。截至2022年末，滁州市常住人口405.0萬人。截至2022年10月，滁州市下轄2個區、4個縣，代管2個縣級市，滁州市人民政府駐南譙區龍?bào)创蟮?9號。
想要了解模擬斷路器錄波分析儀貨源直供產品的魅力？視頻為你揭曉答案！
以下是:安徽滁州模擬斷路器錄波分析儀貨源直供的圖文介紹

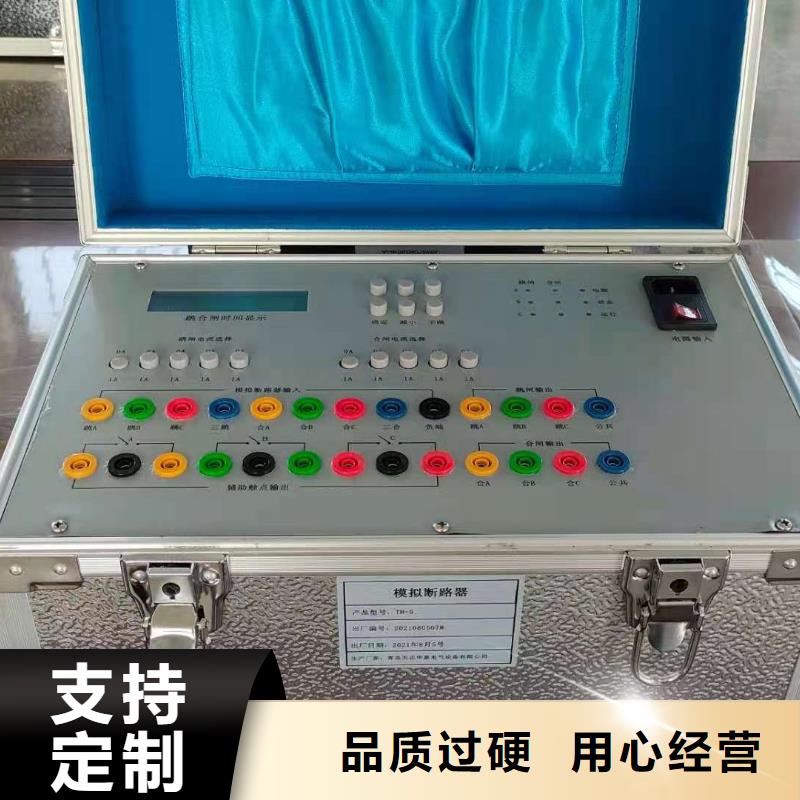

安徽滁州模擬斷路器使用說明1、裝置通電—— 接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于跳閘狀態，面板上的三相跳閘位置燈（綠燈）亮。2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。按下“手動合閘”按鈕，斷路器模擬裝置合閘，三相合閘位置燈（紅燈）亮，“手動跳合指示”紅燈亮，“手合接點”閉合并自保持，“手合接點”可以模擬控制開關“合閘后”狀態，用于做不對應啟動重合閘試驗。按下“手動跳閘”按鈕，斷路器模擬裝置跳閘，三相跳閘位置燈（綠燈）亮，“手動跳合指示”紅燈滅，“手合接點”斷開，“手跳接點”閉合；釋放“手動跳閘”按鈕時，“手跳接點”延時60mS斷開(手動跳閘指示燈指示手動跳閘接點的狀態，綠燈亮?xí)r接點閉合)。“手跳接點”可以模擬斷路器控制開關的“手跳狀態”，用于重合閘裝置的手跳放電試驗。3、保護裝置跳合閘——跳、合閘線圈端子相當于實際斷路器的實際跳合閘線圈回路。4、合閘、跳閘回路及其輔助接點—— 跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際合閘、跳閘回路及其輔助接點 斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。

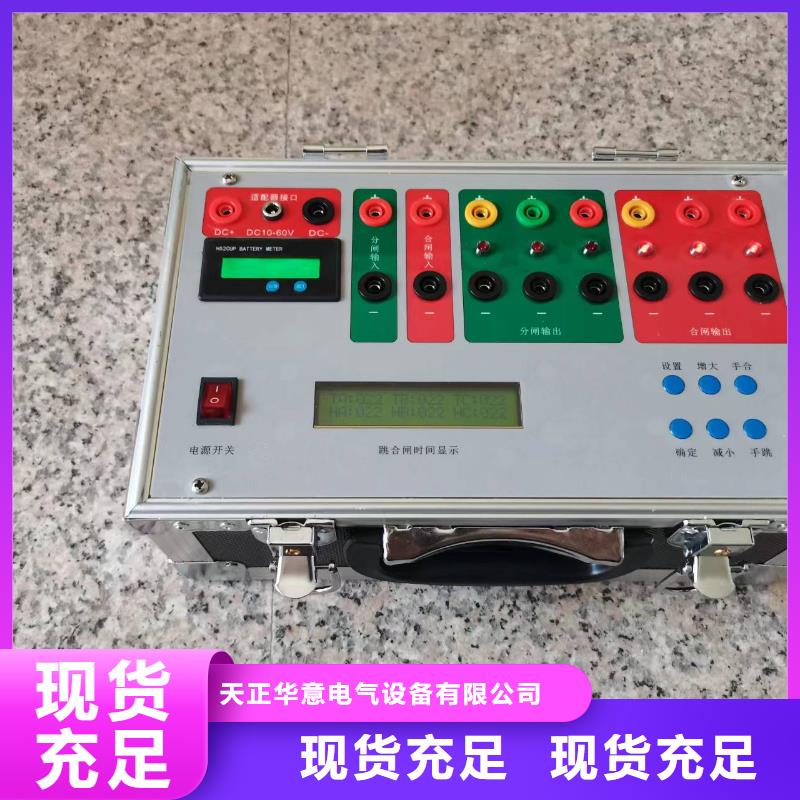

安徽滁州模擬斷路器 注意：1. 分、合閘輸入回路是獨立分開的。2. 分位、合位 1、合位 2 輸出繼電器信號接入設備時，輸入必須為有源輸入且“﹢”極接高電位，“-”極接低電位，禁止極性錯誤。接線方式如下圖所示：分位輸出接線圖2.分/合閘時間設置根據一次設備斷路器的分、合閘時間參數設置分閘時間（10ms～90ms)、合閘時間（20ms～180ms）。3.接入供電電源打開電源開關后合閘指示燈亮，表示設備電源接通。同時，合閘繼電器導通，同時指示燈點亮表示合閘繼電器接點的初始狀態為常閉狀態，分閘指示燈處于不亮狀態，表示分閘繼電器接點處于常開狀態。4.測試開關合閘處于通電狀態下，當檢測到分閘輸入電壓后，自動讀取用戶設定的分閘延時設定時間，進入分閘操作，延時設定時間之后進行繼電器狀態切換試驗，分閘指示燈點亮；當檢測到合閘閘輸入電壓后自動讀取用戶設定的合閘延時設定時間，進入合閘操作，延時設定時間之后進行繼電器狀態切換試驗，合閘指示燈點亮。當同時檢測到分閘及合閘輸入之后，分、合閘指示燈閃爍，提示錯誤。 按手動合閘按鍵，模擬開關合閘，立即進入合位，分位繼電器接點斷開，分閘指示燈滅，合閘對應合位繼電器接點閉合，合閘指示燈亮。按手動分閘按鍵，模擬開關分閘，立即進入分位，分閘繼電器接點閉合，分閘指示燈亮，合閘輸出對應合位繼電器接點斷開，對應接點紅燈滅。使用注意事項1.使用前請認真閱讀本說明書。2.開機前請按照本說明書相關要求進行接線操作；3.禁止在試驗進行過程中做手動跳/合閘按鍵操作。4.禁止私自拆開設備。設備配套：名稱單位數量電源適配器1試驗線
天正華意電氣設備(滁州市分公司)位于平度市平安路2號，主營【蓄電池測試儀】制造，廠家于2016年正式注冊成立。多年以來，廠家本著為客戶提供更好的【蓄電池測試儀】產品和服務思想，專注于【蓄電池測試儀】設計、制造，與全國200多個【蓄電池測試儀】客戶建立了長期合作關系。
安徽滁州模擬斷路器保護裝置跳合閘——合閘、跳閘回路及其輔助接點跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際應用時替代實際斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈I、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器失靈”紅燈閃爍，此時加入跳、合閘電流，斷路器模擬裝置將不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出I組接點與跳閘線圈I相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點I與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘I回路有跳閘電流時，輸出接點I狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘I、Ⅱ同時有電流時，輸出接點I、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。
模擬斷路器錄波分析儀貨源直供_天正華意電氣設備(滁州市分公司),聯系人:楊經理,平度市平安路2號 發貨到 安徽省 合肥市、馬鞍山市、蚌埠市、黃山市、阜陽市、亳州市、六安市、巢湖市、銅陵市、淮北市、淮南市、蕪湖市、安慶市、滁州市、宿州市、宣城市、池州市 瑯琊區、南譙區、來安縣、全椒縣、定遠縣、鳳陽縣、天長市、明光市。
