產品參數 | |
---|---|
產品價格 | 批發/個 |
發貨期限 | 當天 |
供貨總量 | 66 |
運費說明 | 電聯 |

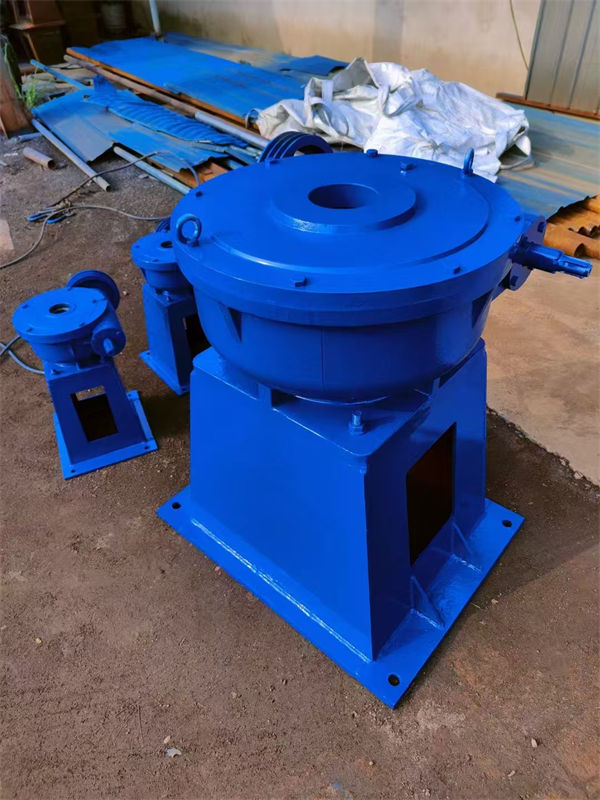

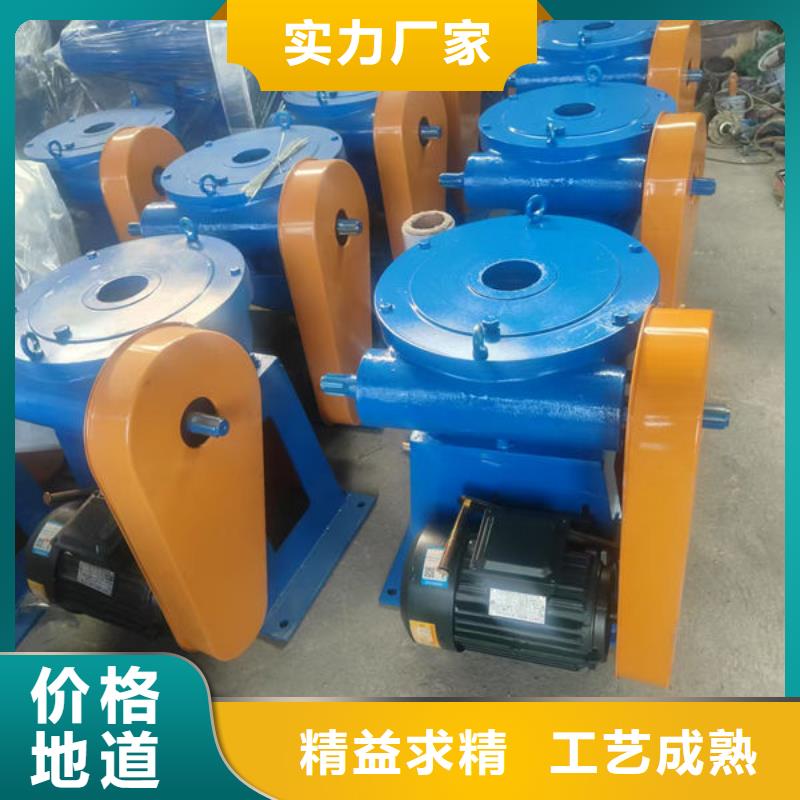

螺桿式啟閉機 | 0.5-60 |

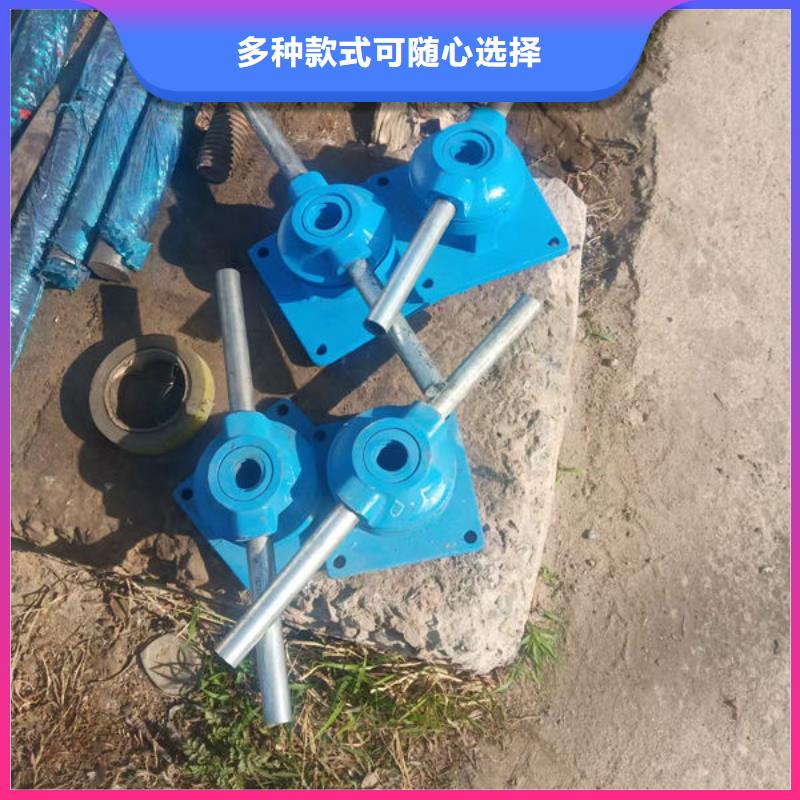

手搖啟閉機 | 2-60 |
手電兩用啟閉機 | 2-60 |
范圍 | 螺桿式啟閉機_斜拉式啟閉機供應范圍覆蓋河南省、鄭州市、鞏義市、中原區、二七區、金水區、上街區、惠濟區、中牟縣、滎陽市、新密市、新鄭市、登封市等區域。 |
對不同用途的閘門在選擇啟閉機時可遵循下列原則:
(1)泄水系統工作閘門的啟閉機一般選用固定式啟閉機和一門一機的布置,但若閘門操作運行方式和啟閉時間允許時,也可選用移動式啟閉機。
(2)多孔泄水系統的事故、檢修閘門的啟閉機,一般選用移動式啟閉機。
(3)施工導流封孔閘門的啟閉機,其啟閉力應考慮在一定水位下有啟門的可能,同時應有準確的指示裝置以顯示閘門是否到達底坎。
(4)擋潮閘、水閘工作閘門的啟閉機,一般采用一門一機以便迅速啟閉閘門。
(5)電站機組進水口和泵站出口快速閘門的啟閉機選型,應根據工程布置、閘門的啟閉荷載等進行的技術經濟比較,選用卷揚式或液壓式快速閘門啟閉機。 (6)當多機組電站進水口設有檢修閘門時,一般選用移動式啟閉機,同時在樞紐總體布置條件允許的情況下,應盡量與溢洪、泄水系統檢修閘門的啟閉機協調共用。
(7)機組進水口多孔攔污柵的啟閉機,可用門式啟閉機在其上游側設置副起升機構,也可用跨內副鉤和主鉤。若水工建筑物布置分散,無條件利用已有啟閉機時,也可單獨設置移動式啟閉機。
(8)電站機組多孔尾水管檢修閘門的啟閉機一般采用移動式啟閉機。
(9)對于需要分節裝拆的閘門或分節啟閉的疊粱閘門,應選用移動式啟閉機操作。
啟閉機的載荷試驗方法
1、啟閉機操作人員必須掌握啟閉機的結構、性能與操作方法,并有一定的機械知識,以確保機器的正常運轉。
2、操作前,對起閉機進行檢查,個部位潤滑情況是否良好,螺栓有無松動。
3、當啟閉機運轉時,操作人員不得離開現場,發現問題立即停機。
4、對機器進行維修時,必須載荷。
5、在使用時,需隨時由注油孔注入潤滑油,要經常保持足夠的潤滑油,螺桿要定期油垢,涂護新油,以防銹蝕。
閘門、啟閉機吊裝施工方案 一、 工程概況 排水涵閘布置在東西側堤上,具體位置1#圍區西側堤樁號W0+600;2#圍區東側堤樁號E0+400,分別通過北六滧、北八滧水閘外港汊排水,結構形式為單孔3m*2m的排水涵閘,由內河連接段、進水池、洞身、消力池、海漫、防沖槽等組成,閘室底板高程0.5m; 本工程金屬結構安裝主要包括:閘門安裝、啟閉機安裝。閘門為鑄鐵閘門,尺寸3000mm*2000mm,總重約1.8T;啟閉機啟閉力為100KN。(詳見附圖一)。閘門、啟閉機均按設計要求選取具有相關資質廠家定做,經檢驗合格后運至現場。 附圖一:閘門結構設計圖

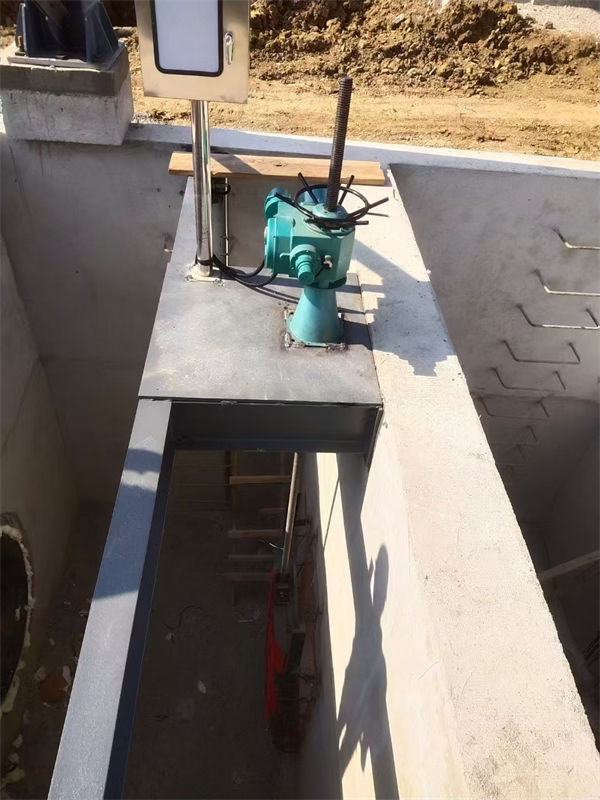

二、閘門及啟閉機安裝程序及方法 1、安裝前準備 閘槽混凝土鑿毛,露出預埋的鋼筋。 控制點線的測放,統一使用水工建筑使用的控制線,閘門安裝基準線
有:閘孔中心線,底檻、門楣高程控制線。所有中心線、點、高程均用紅油漆標注在可以引用且不易破壞的位置,采用清楚的標志并加以警示、保護。蓶鷙;晥9 ? 材料及工具:5t卷揚機1臺、電焊機1臺、測量?jī)x器(全站儀、水準儀各1臺) 人員準備:起重工1人、電焊工1人、勞力工10人、技術人員4人布 2、安裝程序及方案 2.1閘門安裝 2.1.1安裝前,要首先檢查豎框與橫框之間、閘板與閘板之間(指多塊閘板組合的閘門)的連接螺絲是否在運輸裝卸中引起松動,它們的接茬是否錯牙,要調整成一個平面,檢查閘板與閘槽的間隙, 2.1.2對所有的工作表面進行清理,門槽范圍內影響閘門運行的外露物必須干凈,并對埋件的終安裝精度進行復測,作好記錄并報監理人。 2.1.3閘門利用滾杠、卷揚機牽引由孔口至閘室內,再利用預埋錨鉤,用滑輪組、卷揚機起吊閘門及支鉸臂,下部用方木支墊,按設計要求定位安裝。 2.1.4閘門安裝焊縫的焊接,應盡量避免仰焊,難于避免時,必須由具備相應資格的合格焊工施焊。 2.2啟閉機安裝 3 2.2.1啟閉機采用現場的起重設備進行吊裝,按制造廠提供的圖紙和技術說明書要求進行安裝、調試和試運轉。安裝好的啟閉機,其機械性能和電氣設備等的各項性能符合施工圖紙及制造廠技術說明的要求。 2.2.2將啟閉機置于安裝位置。把一個限位盤套在螺桿上,將螺桿從橫梁的下部旋入啟閉機,當螺桿從啟閉機上方露出后,再套上限位盤。螺桿的下方與閘門連接。 2.2.3相關技術要求如下表所示: 序號 檢測項目 允許偏差
1 機身縱橫向中心線 ±2 2 高程
±5 3 螺桿垂直度
0.2% 4 機座與基礎板接觸間隙 ≤0.5 2.3、試驗 閘門安裝好后應做無負荷試運行檢查,檢查手搖部分轉動是否靈活、平穩、無卡阻,手搖兩用機構的電氣鎖閉裝置是否可靠;轉動機構運行平穩,升降方向無其他異常聲音;
耀禹水利機械廠(鄭州市鞏義市分公司)設備精良,以專業化生產保證 清污機、平板鋼閘門產品的穩定性。 不斷健全的管理體制為產品的結構、質量提供了可靠的保證。
我們的原則
創新源于我們對 清污機、平板鋼閘門科技的積累;
穩定源于我們對 清污機、平板鋼閘門質量的堅定;
卓越源于我們對 清污機、平板鋼閘門細節的執著;
形象源于我們對 清污機、平板鋼閘門服務的認真!
【學員問題】螺桿式啟閉機安裝規定?
【解答】1、螺桿式啟閉機運到現場后,應對其主要零部件進行復測,必要時,應對設備進行分解、清洗、檢查。
2、螺桿式啟閉機安裝應根據起吊中心線找正,其縱、橫中心線偏差不應超過±3mm,高程偏差不應超過±5mm,水平偏差不應大于0.5/1000.
3、螺桿與閘門連接前,其不垂直度不應大于2/1000,螺桿下端如與滑塊裝置連接時,其傾斜方向應與滑塊槽傾斜方向一致。
4、對于裝有過載保護裝置和行程開關的螺桿式啟閉機,該裝置的動作應靈敏、準確、可靠。耀禹水利機械廠(鄭州市鞏義市分公司)31分鐘前在線
