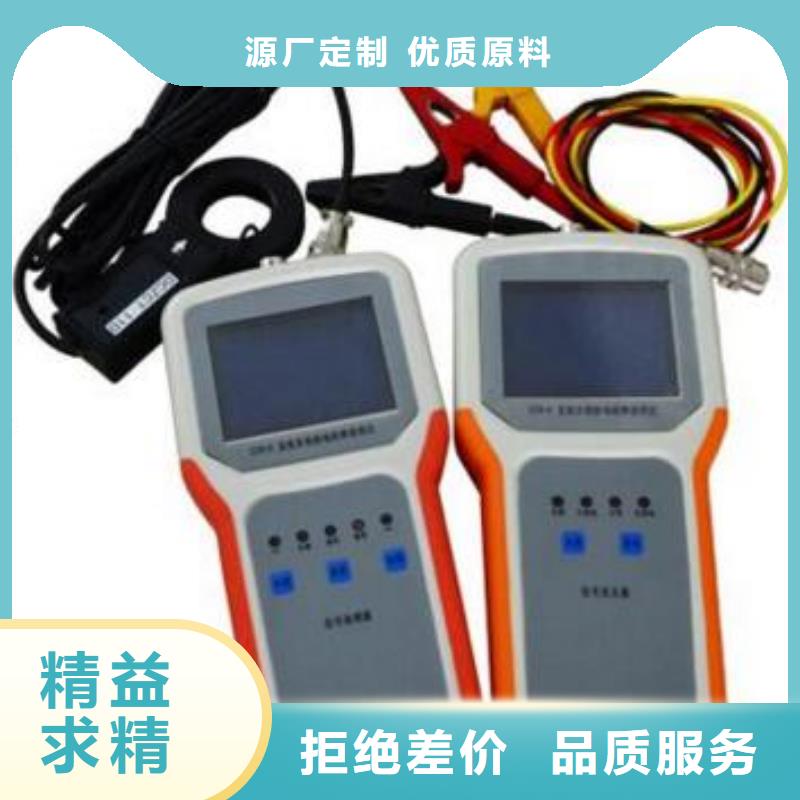

秦皇島直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

秦皇島直流系統接地故障定位儀 設備特點（1）高可靠性的設計裝置采用進口32位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用TFT液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（4）智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”可判斷環網故障類別；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有環網或絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類環網及絕緣故障情況。“分析儀”具備“調幅”、“波形”、“模式”多種組合工作模式選擇功能，可適應各種復雜的應用環境。

直流接地電阻測試儀秦皇島 <秦皇島>天正華意電氣設備有限公司

秦皇島直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

秦皇島直流系統接地故障定位儀電流檢測功能將直接以電流大小的形式顯示被測支路的漏電流大小，該功能項的使用方法如下：令采集器處于自然狀態（不鉗任何電流支路，并保持鉗口正常閉合），通過功能菜單選定該功能項，按下測試鍵進入該功能項顯示界面；將采集器鉗入被測支路，顯示屏上將顯示被測支路的漏電流大小；如下圖電流檢測功能1所示；在電流檢測功能顯示界面下，按下“測試”鍵即實現對當前電流的清零，在對下一支路進行電流檢測時，先令采集器處于自然狀態，按下“測試”鍵當顯示屏上電流顯示為零后，再鉗入被測支路；（電流檢測功能顯示界面下會顯示支路狀態，在系統分析儀處于“非信號檢測”模式下可以用此功能實現各支路狀態的檢測，在此模式下對支路狀態進行檢測，采集器只能正負支路一起鉗，支路狀態顯示三種結果：正常；帶方向的絕緣阻抗值；異常。顯示“異常”說明此回路漏電流較大，存在環路的可能。檢測完成后如下圖電流檢測功能2所示；（5）當系統分析儀處于其它檢測模式時，支路狀態信息公供參考，默認情況下，系統分析儀都是處于信號檢測模式。電流檢測功能1電流檢測功能2說明：系統分析儀側面的四位撥碼開關可對分析儀的工作檔位進行設置，撥碼開關第4位無效，撥碼開關撥下時處于開狀態，撥碼開關前三位的設置與檔位關系如下：

<秦皇島>天正華意電氣設備有限公司 直流接地電阻測試儀秦皇島

秦皇島直流系統接地故障定位儀本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。2、可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。6、直流系統不斷電查找接地點，不影響系統正常工作。7、抗干擾能力強，克服了系統分布電容的影響。8、智能化充電管理，減少充電時間，延長電池壽命。二、工作原理TH-3000用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、可靠等。波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。

<秦皇島>天正華意電氣設備有限公司
<秦皇島>天正華意電氣設備有限公司

秦皇島直流系統接地故障定位儀 設備特點（1）高可靠性的設計裝置采用進口32位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用TFT液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（4）智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”可判斷環網故障類別；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有環網或絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類環網及絕緣故障情況。“分析儀”具備“調幅”、“波形”、“模式”多種組合工作模式選擇功能，可適應各種復雜的應用環境。

<秦皇島>天正華意電氣設備有限公司 直流接地電阻測試儀秦皇島

秦皇島直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。

<秦皇島>天正華意電氣設備有限公司
直流接地電阻測試儀秦皇島

秦皇島直流系統接地故障定位儀信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K-500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。三、裝置主要特點3.1 高精度采樣鉗表該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠實現對多點接地，高阻接地點的定位；3.2 接地點方向顯示該裝置具有接地點方向顯示，可以快速的處理復雜支路或環路中接地點的定位；3.3 具有絕緣指數顯示功能絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。3.4 具有波形顯示功能所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的設備的檢測范圍與檢測精度以判斷的準確度。3.5 操作簡單，使用方便、快速使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。

秦皇島直流系統接地故障定位儀直流互竄檢測原理圖如下：2.2.3 交流竄電查找原理系統分析儀與被測直流母線相連，分析儀實時檢測直流系統中的交流電壓分量，如果檢測到直流系統中的交流電壓分量超過整定值，則判斷直流系統中存在交流竄電故障。交流竄電故障點的查找過程與絕緣故障點的查找過程一樣。三、功能特點3.1主要功能介紹（1）．系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；（2）．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，平衡橋大小檢測，測量范圍0—999.9KΩ；（3）．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中竄入的交流電壓值，交流電壓測量范圍為0—280V；（4）．系統分布電容測量功能，儀器可測量系統的分布電容并實時顯示；（5）．環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示來實現環網故障點的定位；（6）．裝置具有調幅、復位、電流波形選擇和工作模式選擇功能，可實現高阻環網故障的查找定位。（7）．支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；（8）．故障電流頻譜分析功能，裝置通過快速FFT變換實現電流變化的頻譜分析功能，有效提取被測電流頻點的信號幅值，提高檢測精度；（9）．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA；（10）．波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找有環網故障及接地故障時顯示故障點方向]

<秦皇島>天正華意電氣設備有限公司 直流接地電阻測試儀秦皇島

秦皇島直流系統接地故障定位儀技術參數1、信號發送器：工作電壓：直接從母線上取電(工作電壓為48V～260V)母線接地電阻檢測范圍：0-500 KΩ母線接地電阻測量精度：誤差≤10％功耗：小于10W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.7㎏適應溫度：-10℃-＋50℃2、接收器：工作電壓：12V（鋰電池工作工作電壓為10.8V～12.6V）支路接地電阻檢測范圍：0-200 KΩ支路接地電阻測量精度：誤差≤10％ 功耗：小于1W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.5㎏適應溫度：-10℃-＋50℃四、前面板各部件功能及菜單介紹：（一）、信號發送器1、電源開關：開關置ON，接通工作電源，電源指示燈亮。2、母線/支路：開關置母線時，儀器檢測母線（電橋測量）；開關置支路時，儀器檢測支路（電橋不測量）。3、顯示器：彩屏，分辨率320＊240，動態顯示。（二）、接收器 、電源開關2、按鍵：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(確定)。3、顯示器：彩屏，分辨率320＊240，動態顯示。（三）、 接收器菜單說明:1、報警門限設定支路接地報警門限2、語音功能（1）、總開關語音總開關（2）、開機語音未啟用（3）、同步提示未啟用（4）、電池欠壓開：電池電壓低于10.8V時 ，語音報警輸出關：電池電壓低于10.8V時 ，蜂鳴器報警輸出（5）、接地報警開：接地電阻小于等于報警門限時 ，語音報警輸出關：接地電阻小于等于報警門限時 ，蜂鳴器報警輸出3、同步信號開：發送機接收機有同步信號（優先選用、測量準確）關：發送機接收機無同步信號4、檢測方式自動檢測：表示實時檢測，無須人工按鍵手動檢測：表示需按ENTER鍵才進入檢測5、開機顯示未啟用6、開始檢測進入檢測界面

<秦皇島>天正華意電氣設備有限公司

秦皇島直流系統接地故障定位儀（因為分析儀內部有平衡電橋，如果接在某一條支路中，在使用探測儀進行查找時將會誤以為該支路存在絕緣異常現象）利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。接地點方向的判定：接地點方向的判定是由卡線時采集器箭頭的方向與探測儀所顯示的箭頭方向共同決定：以采集器箭頭方向為參考方向，在檢測時，采集器方向不變，當探測儀顯示的箭頭方向向下，說明接地點方向與采集器箭頭方向是相反方向；當探測儀顯示的箭頭方向向上，說明接地點方向與采集器箭頭方向是相同方向，如下圖示：探測儀顯示向下箭頭 探測儀顯示向上箭頭利用“接地點方向”檢測環路接地：系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：（1）兩條支路的正極和負極分別相連形成環路；（2）兩條支路的正極或者負極中的一極相連形成環路；（3）兩條支路中一條支路的正極通過負載與另一條支路的負極相連形成環路。

<秦皇島>天正華意電氣設備有限公司 直流接地電阻測試儀秦皇島

秦皇島直流系統接地故障定位儀使用時插入輸出引線，通過其輸出信號。信號發生器的接入：信號輸出引線插入信號發生器，紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。3、信號接收器信號接收器面板(見圖２) 圖2　信號接收器面板圖A鉗接口：接標記為“A”的接收鉗，此鉗為大鉗。B鉗接口：接標記為“B”的接收鉗，此鉗為小鉗。液晶屏：點陣式液晶顯示器。電源開關：開機或者關機均按“ON/OFF”鍵。信號接收器的使用：用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。絕緣值由低到高用0-19顯示，01表示絕緣較差，19表示絕緣良好。當液晶顯示器顯示一較低的數值時，便可確定故障出現在此主回路上，然后再將卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到終的故障支路。檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。

<秦皇島>天正華意電氣設備有限公司 直流接地電阻測試儀秦皇島

秦皇島直流系統接地故障定位儀使用方法1、將信號發送器電源開關置OFF，將輸出信號線插頭插入探測儀的輸出插座上，信號輸出線的正母線（紅色鱷魚夾）夾在直流母線的正接地極上，信號輸出線的負母線（黑色鱷魚夾）夾在直流母線的負接地極上，信號輸出線的大地（綠色鱷魚夾）夾在直流屏的鐵殼上（即大地）。電源開關置ON，儀器開始工作。2、信號發送器的“母線/支路”開關置母線端，儀器開始檢測，如果有接地電阻，顯示器顯示其阻值，若無接地則顯示999 .9KΩ；若有接地，則顯示接地電阻，同時顯示正接地或負接地。3、開啟接收器，液晶顯示相關參數。若顯示電池電壓欠壓 表示儀器電池沒電，需充電。將充電器接上AC220V充電插頭插入充電插孔上一般充電三個小時鋰電池即可使用。本儀器由充電鋰電池供電，鋰電池經使用后電壓會逐漸下降。當電壓下降到低于10.8V時，蜂鳴器一直報警輸出，表示儀器不能工作，此時，需要對電池進行充電；同時界面提示“同步信號握手中”，將發送器“母線/支路’開關置“支路”，接收機顯示“同步信號握手成功，請發送機接收機保持當前狀態”，如果任意一方重啟或改變狀態，均需將接收機靠近發送機（重置支路）重新握手同步信號。4、用接收器的檢測探頭分別卡住直流系統各個支路，顯示器顯示當前支路的對地電阻，建議每個回路測量2-3次，以獲得的穩定值。5、檢測探頭查找支路接地故障時，可以同時卡住某個支路正、負兩條饋線，一次便可以測量出該支路是否有接地故障。也可以將正、負兩饋線分兩次測量，先卡該支路正極饋線，后卡該支路負極饋線，反之亦可。

---
