衢州絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

衢州絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

<衢州>天正華意電氣設備有限公司 衢州絕緣耐壓靴手套支架試驗裝置優選供貨商

衢州絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好?！⒘唤^緣手套專用桶形容器放入六只盤形容器中，在桶形容器中倒入一半水，在絕緣手套中倒入水，不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中，絕緣手套內外水平面基本呈相同高度，露出水面部分應該擦干。·將六根導電桿穿過方電導管，與絕緣手套中的水相接觸?！鰷y試絕緣手套：·按下控制電源旋鈕，接通控制電源?！げ僮魅藛T離開機體，用遙控器進行操作?！は劝聪隆癆”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到8.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“A”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣手套都合格，當測試時間到達后，試驗臺開始自動將電壓降到零?！と绻渲杏心硞€絕緣手套不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源?！⒉缓细竦慕^緣手套取下，按以上步驟重新進行測試。九、控制界面1．控制界面由三部分組成：打印機，液晶顯示屏，操作鍵盤。打印機用來打印測試報告；液晶顯示屏顯示參數；鍵盤用來進行操作。鍵盤共有10個鍵位，說明鍵：用于數值的移位，如從十位移到個位或從個位移到十位↓鍵： 用于數值的增減，如從2減到1或從1增到2；同時用于不同項目的選擇。（5）復位：按下后回到開機時的原始狀態；（6）測試：選擇不同的項目進行測試；（7）確定：對上一步項目或動作及參數進行確認。（8）備用：用于以后開發。（9）設定：對試件的測試電壓、泄漏電流及試驗時間進行設置；（10）打印：測試完成后，打印出測試報告；

<衢州>天正華意電氣設備有限公司 衢州絕緣耐壓靴手套支架試驗裝置優選供貨商

衢州絕緣鞋手套耐壓裝置注意：1. 請在測量前仔細檢查所有設置參數，非專業人員請勿隨意修改參數。2. 請勿在測量過程中設置參數。九、打印說明試驗完成后按 鍵進入打印程序，如圖：如上圖所示方可進行打印注意：1. 進行數據打印時，只能對當前測試的結果進行打印。 2. 用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據均為零。打印樣式十、使用說明1. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。2. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。 3. 檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的多芯電纜把操作箱同試驗臺相連接。4. 合上電源開關進入測量狀態，系統自檢幾秒鐘。5. 按下測試按鈕請注意顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV)同時顯示6路的泄露電流值(mA)。6. 在升壓的過程中報警蜂鳴器會工作發出響聲表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)7. 注意觀泄漏電流值，如有絕緣靴（手套）絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。8. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示并且被保持。系統將自動回零，以便下次試驗。9. 每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。使用條件1. 環境溫度：0--40℃2. 海拔高度：＜1000M3. 相對濕度：＜85％4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

衢州絕緣鞋手套耐壓裝置技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V）電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時：10~990 S2.設備組成 2.1 全自動絕緣靴（手套）測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單?！凹蓖！辨I用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面，警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態，以動畫顯示，如看不到動畫顯示，請檢查高壓泄流測控儀是否開機，紅外數據通訊端口是否對正。

<衢州>天正華意電氣設備有限公司 衢州絕緣耐壓靴手套支架試驗裝置優選供貨商

衢州絕緣鞋手套耐壓裝置要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<衢州>天正華意電氣設備有限公司 衢州絕緣耐壓靴手套支架試驗裝置優選供貨商
<衢州>天正華意電氣設備有限公司 衢州絕緣耐壓靴手套支架試驗裝置優選供貨商

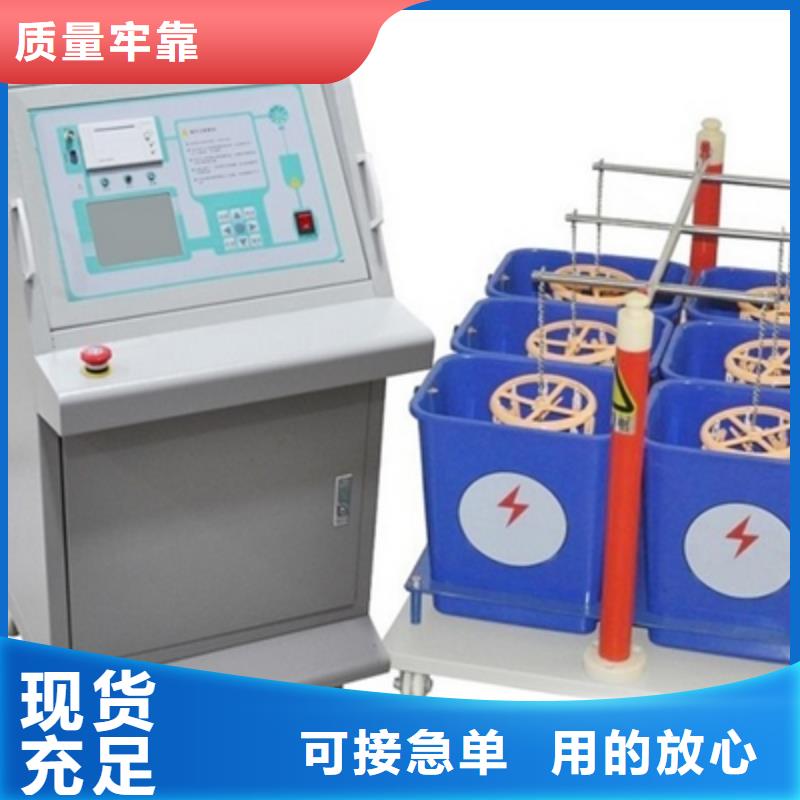

衢州絕緣鞋手套耐壓裝置絕緣靴（手套）耐壓裝置是我公司根據手套（絕緣靴）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別手套（絕緣靴）絕緣桿 驗電筆的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的，是理想的手套（絕緣靴） 專用設備。其主要特點：可同時測試 3 雙手套（絕緣靴），并可讀取每只的泄漏電路，準確判斷不合格的手套（絕緣靴）；結構底部裝配腳輪，可隨意移動。二、工作原理接接入 0-220V 電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生 0-30kV (50KV定做） 工頻高壓至各電極， 使手套（絕緣靴）獲得規定的試驗電壓。根據手套（絕緣靴）試驗規程，讀取、紀錄測試參數。成套使用接線圖見圖 1（毫安表六塊）圖 1：成套使用接線圖三、結構設計該產品分二部分組成：1、手套（絕緣靴）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；2、手套（絕緣靴）試驗臺，手套（絕緣靴）試驗臺由變壓器及其控制部分組成。手套（絕緣靴）試驗車裝置見圖 2，手套（絕緣靴）試驗臺

衢州絕緣鞋手套耐壓裝置使用前■確認產品：·按照產品裝箱清單對照檢查，看是否缺少零部件?！た匆豢词欠裼衅茡p的地方。·螺絲等緊固部分是否松動?！霭惭b場所確認：·試驗臺的外形尺寸為1200MM＊500MM＊1250MM安裝場所必須有足夠的面積。·周圍溫度為-10～40℃。濕度：≤80％RH·安裝場所能提供220V12A的工作電源及接地端。·請安裝在無油霧，無塵埃的清潔場所。·請勿安裝在木材等易燃物上?！ぐ惭b場所不得有金屬粉末和有害氣體?！ふ埌惭b在振動少，鹽分少的地方?！ふ埼鸢惭b在陽光直射的地方。四、安裝接線■安裝接線原則上由本公司專業人員完成。■安裝接線按以下步驟進行：二將兩根絕緣管套在機體兩方白銹鋼的圓孔內。二將高壓絕緣線穿過干變上方絕緣管里。上方套上白銹鋼固定座。用ф8螺絲固定在方管上。二將六根短導電桿分別穿過方電導管，分別用星型把手固定好。二將六只絕緣靴容器放到絕緣板的相應位置，注意與底部的導電鋼片相接觸。二將地線接到機體側面的接地端子上。二將電源線插入防水插座中，注意插頭插座的配合?！霭惭b接線結束后，請仔細檢查一下：·安裝是否牢固?·接線是否正確？·是否有工具或雜物在機體中？

<衢州>天正華意電氣設備有限公司 衢州絕緣耐壓靴手套支架試驗裝置優選供貨商
衢州絕緣耐壓靴手套支架試驗裝置優選供貨商 <衢州>天正華意電氣設備有限公司

衢州絕緣鞋手套耐壓裝置進行本項試驗前，需確定儀器系統配置有絕緣桿耐壓試驗功能，并配套應用絕緣桿耐壓測試架試驗，否則不能進行本項試驗。試品參數設定項中，“試品類別”選擇“絕緣桿類”。“試驗電壓”根據試品實際需要設定。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“測量變比”按配套使用的交流升壓器實際高壓輸出比測量變比進行設定。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動升壓，升至設定電壓值后保持電壓并開始計時。計時時間到，儀器自動降壓并保存試驗數據。本套設備可同時進行8根絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急?！辨I停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。4.2.5系統設定進入主菜單，選擇“系統設定”項，按“確認”鍵進入系統設定程序。使用“∧”、“∨”鍵選擇設定項，根據屏幕提示分別進行高壓分斷自檢、時間設定、系統校準、系統校驗、測量線圈設定等項目的設定。4.2.5.1高壓分斷自檢選擇“高壓分斷自檢”項，按確認鍵進入高壓分斷自檢程序開始自檢，8路分斷機構依次斷開。 4.2.5.2時間設定進入“時間設定”子菜單，根據屏幕提示，使用“”鍵選擇修改的時間參數，使用“∧”、“∨”鍵進行時間參數的加減。確定當前年、月、日及時間。設定完成按“確認”鍵保存并返回系統設定菜單。4.2.5.3系統校準儀器采用高智能化測量方式，具有軟件自動校準功能，擯棄了采用電位器調校的方式，不會產生因電位器老化或振動阻值改變降低測量精度，可保證儀器的長期穩定。注意：儀器出廠前進行了嚴格的校準和老化，用戶不具備校準條件，請勿進入系統校準程序。4.2.5.4系統校驗本項功能專為儀器檢定設置，應用單相標準電源和單相校驗儀進行檢定。選擇“系統檢驗”項，按確認鍵進入系統校驗程序。接線如圖3，需打開儀器底部固定螺栓將儀器拉出外包箱進行校驗接線。泄漏電流的校驗需將測試儀主機和高壓泄漏電流測控儀聯機測試，通過紅外信號傳遞泄漏電流測試數據。

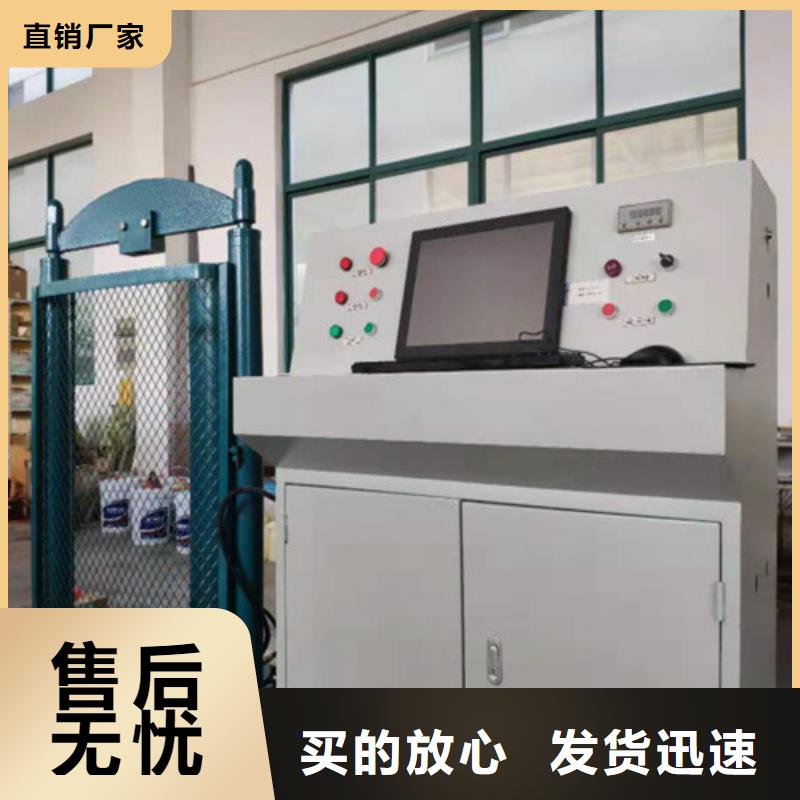

衢州絕緣鞋手套耐壓裝置使用之前◎ 非常感謝您對本公司的信任，選用本試驗機。◎ 安裝、使用本機前請務必仔細閱讀本說明書，并妥善保管以備將來參考之用?！? 請準備好46號抗磨液壓油本機使用46號抗磨液壓油作為工作油。安裝、試機前請準備好60升46號抗磨液壓油，并經細濾網加至油位計左側刻度線70％滿度處左右。本機不能使用機油、汽油或其它回收油品替代。因用油不當導致液壓部件故障，將不列入保修范圍之內?！? 請用戶自行安裝墻面電源總開關本機使用380V，50Hz三相四線交流電，額定電流不小于20A，◎ 機器就位工作環境：室內，0℃～＋40℃安裝盡寸： 控制柜： 長1000mm， 寬750 mm，高1200 mm 受力架： 長15000mm， 寬1000mm，高870mm◎ 警告●在測試過程中，操作人員應集中精力，注意，防止嚴重超載而引起試件斷裂傷人，須與試件保持距離。 ●對電器線路等檢修時，必須由專業人員進行，并切斷外部電源（即墻面總電源）?！? 關于緊急停機在安裝調試、運行中遇到緊急情況。如電磁閥不能釋放、電動機異常運轉、試件原因等，存在損壞機械部件或擊傷試驗人員的可能時，請立即關閉電源總開關?！? 本機器如長期不使用，請每個月開機兩小時，手動操作電磁閥動作，以防電磁閥卡死?！? 關于精度本機出廠前均通過檢定及校準，請勿擅自調整機內校正旋鈕。因擅自調整校正旋鈕導致測量誤差增大，將不列入保修范圍之內?？膳c當?shù)丶急O(jiān)部門聯系檢定。

<衢州>天正華意電氣設備有限公司 衢州絕緣耐壓靴手套支架試驗裝置優選供貨商

衢州絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

<衢州>天正華意電氣設備有限公司
衢州絕緣耐壓靴手套支架試驗裝置優選供貨商 <衢州>天正華意電氣設備有限公司

衢州絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

衢州絕緣鞋手套耐壓裝置試件連接固定后，就可以進行單片機操作試驗。自動方式操作方法與步驟如下：1.扳上墻面電源總開，對電器柜進行供電。2..按下控制柜電源開關，按下電機啟動按鈕，油泵電機運轉，顯示屏出現歡迎您使用本設備！服務號 3.進入測試操作。按測試鍵，顯示屏出現傳感器1傳感器2共同測量4.用方向鍵（↑）（↓）選擇所用傳感器1并按確認鍵確認，顯示屏出現1＃大腰帶2＃小腰帶3＃腳扣4＃升降板5＃繩6＃竹木梯7＃5.用方向鍵（↑）（↓）選擇試驗項目并按確認鍵，如進行大腰帶測試，顯示屏出現：名稱：1＃大腰帶 標準力：2.205kN時間:05:00 當前力:CH1＝0.022kNN分鐘 同時控制面板上上升（紅燈）亮，液壓系統進入快升，測試開始。6.隨著測試進行，顯示屏的當前力不斷上升，當達到標準力2/3左右值時，系統自動由快升轉為慢升。7.再經過少許時間直至當前力達到標準力值時，此時載荷保持時間進入倒計時。隨后系統會根據當前力的大小自動保持并達到標準力值（通常當前力為標準力的1—1.01倍的范圍內）。其間系統當前力為標準力時，自動加載（1％標準力內）、自動停加，經多次反復直到完成載荷時間的測試。8.系統從加載到完成試驗過程中，測試受力圖同時動態進行，顯示直觀明了。9.測試完畢，系統自動快退，液壓裝置下降一段距離后自動停止。10.如需打印，則按打印鍵。打印出測試報告：例如：測試報告名稱：1大腰帶標準力：2.205 kN 時間:05:00當前力:CH1＝2.210 kN 測試結論：測試日期:2020—03—23測試結論由操作者結合外觀測試等情況判斷，同時簽名。11.按復位鍵后回到初始畫面。如做同樣的測試項目則選擇上述自動方式的第4—第11條進行操作。如改做其它項目則選擇自動方式的第3—第11條進行操作。15、試驗結束，先向右擰轉控制柜電源（即斷開）。再關閉墻面電源總開關。
