泰安大電流發生器.自動升流試驗自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面如圖9:圖9 自動升流試驗界面按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。（5）沖擊速斷試驗沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，長耐流時間為999mS。步，關閉電源開關，直接短接輸出線。第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。第三步，在輸出端接上被試品。第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:圖10 沖擊速斷試驗界面按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。（6）功能選擇按鍵盤上的“功能”就進入功能界面如圖11:圖11 功能界面進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。接地保護檢查參數：設置是否要接地保護檢查。系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。（7）打印按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。

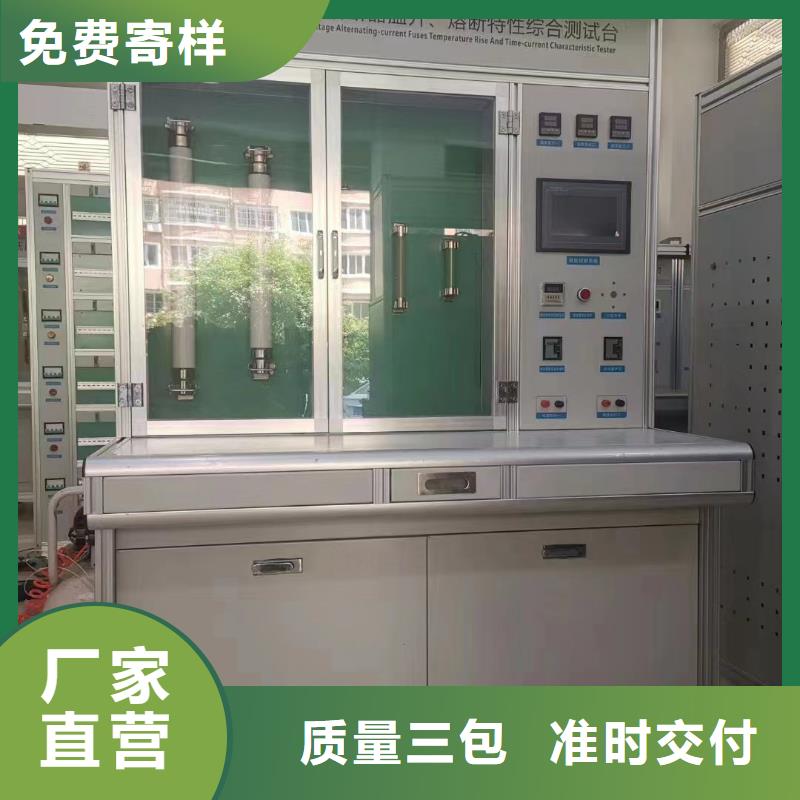

通斷測試臺泰安
<泰安>天正華意電氣設備有限公司

泰安大電流發生器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。泰安大電流發生器操作說明1.頁面說明1）、進入系統2）、主菜單3)、參數設置5）、電流曲線查詢：2.參數設置自動方式下根據所需要的電流和時間整定值設定數值大小，采樣設置包含數據記錄時間和曲線取樣時間，根據需求設置采樣間隔時間。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.過流保護根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值 。

<泰安>天正華意電氣設備有限公司
通斷測試臺泰安

泰安大電流發生器 控制系統簡介主體一臺多功能開關控制柜來實現大部分控制功能，日期、電壓、電流、時間、相關曲線等數據采用大屏顯示，讀數清晰、直觀同時顯示電壓、電流、時間等，有各種數據設置功能，可配高速熱敏打印機等；時間繼電器啟動/停止條件可任意設定，可設定時間范圍1秒～9999秒；高精度傳感器和高性能研華工控機；輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性，智能化工作全過程；任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；實時顯示輸出電流，時間結果，顯示直觀明了；完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠；逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；超過設定輸出電流上限，電機自動回零，并發生聲光報警；采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境；自動錯誤診斷，易于發現和解決問題；可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。產品體積小、重量輕、結構合理、可靠耐用。本套多功能開關控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DCS）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。

<泰安>天正華意電氣設備有限公司 通斷測試臺泰安

泰安大電流發生器 點擊開始菜單的自動測試按鈕，系統進入自動測試流程。在設置界面可對相關參數進行設置。自動測試中，可以執行單次長時間大電流輸出測試，也可依據溫度或是依據時間進行多次大電流輸出測試。通過選擇按鈕“依據溫度重復試驗”，“依據時間重復試驗”進行選擇重復試驗的方式，如果按鈕被按下即選中此種試驗方式，同時按鈕用紅色字體顯示。依據溫度重復試驗的設計為，如果某一溫度達到溫度上限，則停止電流輸出，等待溫度下降到溫度下限，此時如果某一溫度下降到溫度下限，則啟動溫度輸出。直到達到輸出設定次數。系統停止。當上下限溫度設為0時，系統將自動屏蔽該溫度依據時間重復試驗的設計為，啟動后系統開始計時，同時電流上升到指定電流，并保持。當?shù)竭_(dá)輸出時間是，停止電流輸出，同時暫停時間開始計時，到達暫停時間后重新啟動電流輸出，如此重復，一直到設定的重復次數后停止測試。

<泰安>天正華意電氣設備有限公司 通斷測試臺泰安

泰安大電流發生器用電設備都有保護裝置，常用的有電動機保護器裝置、電流繼電器、熱繼電器、斷路器。保護電器長期運行某些參數因熱變形、銹蝕、松動長時間過載等原因，會偏離原有整定值，嚴重的還有失靈，不動作的情況。這就失去了保護裝置應有的保護作用。為了解決上述問題，青島天正華意電氣設備有限公司研制生產了系列整定校驗儀器產品大電流發生器4000A-單三相數顯式多功能全自動大電流發生器，以適應發電廠、化工、冶金、煤炭等不同行業、試驗室、車間現場流動使用等不同的測試領域和測試環境中的使用，滿足廣大用戶不同需要。青島天正華意電氣設備有限公司研制的TH-系列數顯式全自動大電流發生器在設計上采用了先進的控制技術，從而使該儀器在使用時操作簡單方便。儀器具有性能可靠穩定、讀數直觀快捷、測試數據的準確性、操作簡單、使用方便等特點。用戶只需接上試驗電纜即可直接進行校驗工作，無需再另配電壓電流調節器、監視電流電壓表、電流電壓變換器及復雜接線。二、主要技術指標1 電源輸入：AC 380/220V 50Hz 三相四線額定功率：3×20KVA儀表等級：0.5級輸出電流： A相：0-4000A B相：0-4000A C相：0-4000A2.可3相同時平衡的輸出0—4000A交流大電流；也可3相分相輸出0—4000A交流大電流（即單相輸出電流），各電流均可平滑平穩連續可調，精度0.5級；輸出電流是標準正弦波，優于電力系統要求指標標準，紋波系數小于0.3％。3. 輸出開口電壓：5V.4.電流精度 ：各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。5.電流波形失真 THD 1％ 設計標準遠遠高于國標＞.6.曲線實時顯示7.絕緣阻抗 20兆歐8.絕緣耐壓 1800/AC 1MIN9.可測被測元件的電流動作時間。并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。

<泰安>天正華意電氣設備有限公司

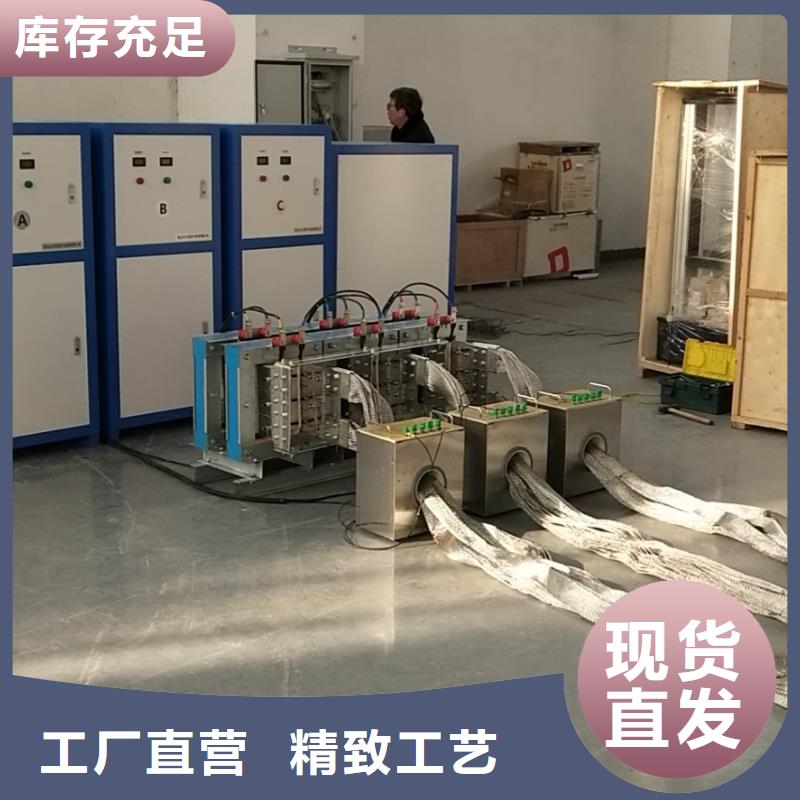

泰安大電流發生器輸入交流50Hz，380V±10％。額定總?cè)萘浚?10KVA2）可三相平衡輸出0―7000A交流大電流，三相電流不平衡系數小于0.5％；各電流均可平滑平穩連續可調，精度高于0.5級；3）輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，各相相交角度120度。4）輸出電流方式：真有效值連續可調輸出電流范圍內電流的度及穩定度，且同時保證在溫升上限臨界值24小時運行。5）電流穩定度： 0.5％，電流顯示真有效值三相平衡度簡單易操作 溫度：0-300℃ 精度：1℃6）電流波形失真 THD 1％ 設計標準遠遠高于國標《GB14048.2-14》。7）保護設置 過流、過壓、超溫報警系統8）絕緣耐壓 1800/AC 1min 絕緣等級：B級3：整套系統配置清單：序號 主要部件（原材料）名稱 型號規格 數量 注明元件的型號、廠家、產地、國別1 電動柱式調壓器 TH-T160 3臺 TH-T1000天正華意定制、青島、中國2 微調調壓器 TH-TC5 3臺 TH-TC5天正華意定制、青島、中國3 多磁通干式變壓器 TH-S160 3臺 TH-S1000天正華意定制、青島、中國4 微調變壓器 TH-S05 3臺 TH-S05天正華意定制、青島、中國5 微機控制監測系統 TH-K1000 1臺 TH-K1000天正華意定制、青島、中國6 溫度采集系統 安捷倫 1套 34972A 安捷倫 美國7 溫度傳感 T型 120 熱電偶、蘇州計量院、T型8 多級穿心式互感器 HL型 3臺 500-6000/5 0.1級 9 開關柜 TH-SG100 1臺 TH-KG100天正華意定制、青島、中國10 開關柜三相大電流溫升裝置用軟連接、銅排、木支架和相關工裝等附件 1套 天正華意定制、青島、中國3：整套系統組成詳細介紹：3.1 溫升試驗控制監測系統簡介(圖片為大體）如有變動 以實物為準

<泰安>天正華意電氣設備有限公司 通斷測試臺泰安

泰安大電流發生器過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理六、注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。4.防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.八、隨機附件1.電源線 一套2.使用說明書 一份3.合格證 一份4.保修卡 一份5.大電流導線 一套九、質量保證與售后服務1.本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。3.本儀器實行三包。4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修

<泰安>天正華意電氣設備有限公司 通斷測試臺泰安

泰安大電流發生器操作界面說明5.1 打開電源總開關，電腦啟動顯示初始界面如下：1、界面分為兩個獨立區域，左邊為試驗電流，即試驗輸出的三相電流。2、下面的顯示紅色的電流為設定電流，如果選擇自動方式時計算機自動調整輸出的電流大小至設定值。3、調壓器限位狀態，依次為A、B、C三相的上限位及下限位狀態指示。4、右邊的按鈕分別為手動調壓方式的單獨升降及同升同降。5、自動按鈕需合閘后才能有效。6、分閘按鈕時調壓器自動歸零，直至下限位變?yōu)榧t色。7、按設置按鈕后顯示界面如下：此時為出廠狀態，盡量不要隨便設置。六、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.通電前請檢查電源電壓:交流380V ±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污，應放在平穩及灰塵少的地方有室內無腐蝕性、可爆性氣體。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。七、運輸、貯存1.運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。2.貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查1.開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。2.檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務
