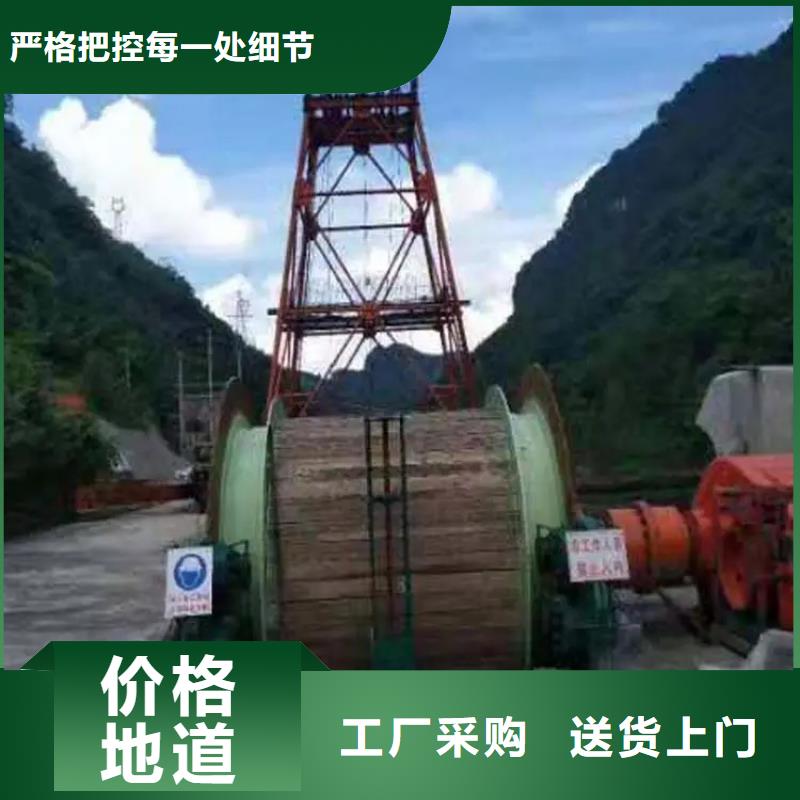

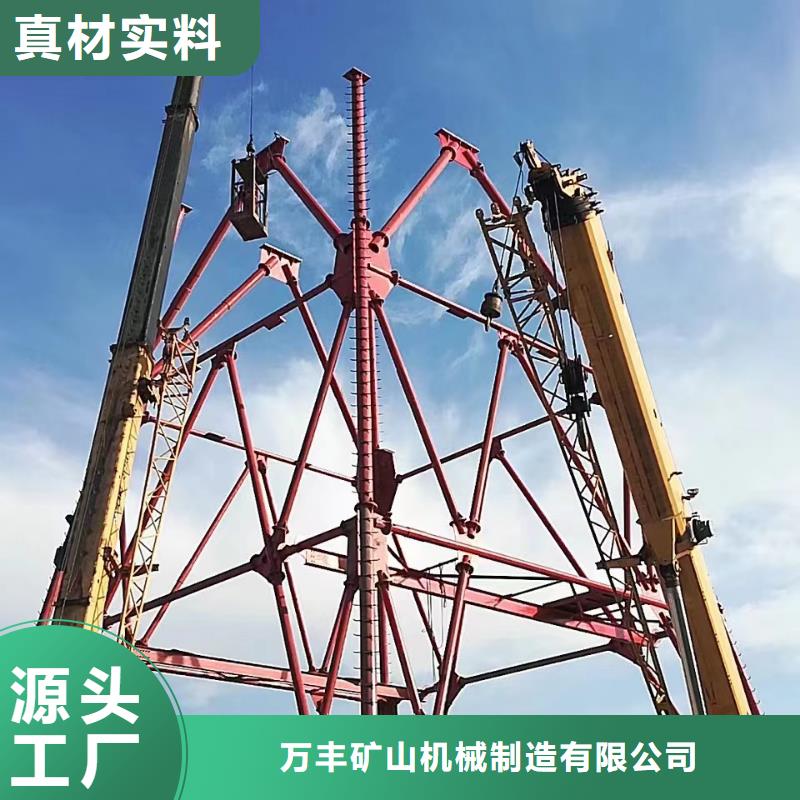

鑿井井架 立井鑿井鋼井架系列主要采用鋼管、型 鋼等焊接或螺栓連接而成，可滿足井井3 . 5 - 1 1m，井深2 0 0 - 1 0 0 0m的立井井筒施工及其 工藝要求，在滿足強度、剛度和穩定性的同時，做到機構合理，加工制造容易，運輸、 安裝、拆卸方便等。 鑿井井架也稱掘進井架，是一種臨時井架，主要用來支承天輪平臺并承受立井施工時矸石、運送人員和物料的荷載，以及懸吊鑿井設備的荷載。當井筒施工完成后，一般要經過改絞，將鑿井井架換成生產井架，以滿足礦井生產的需要因此它是煤礦建井工程中重要的施工結構物之一。鑿井井架是鑿井專用的井口大型立體結構物，滿足各種井徑立井鑿井設備的布置和施工工藝的要求。鋼鑿井井架主要由天倫房，主體架 卸矸臺，扶梯以及基礎組成。 礦用井架性能特點： ?1、節約能源變頻器控制電機與傳統控制的電機比較，能源節約是有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%2、運行成本降低傳統電機的運行成本由三項組成：初始采購成本、維護成本和能源成本； ? 2、其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低； ? 3、提高壓力控制精度變頻控制系統具有的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也是0.2bar范圍內，有效地提高了工況的質量； ? 4、延長電機的使用壽命變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到低程度； ? 5、低了電機的噪音根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。 礦用井架結構特征： ? 主要是由：主軸裝置、深度指示器、盤形制動器、齒輪聯軸器、減速機、彈性聯軸器、工作制動器、電動機、液壓站、操作臺、電控等部件組成。

鑿井井架混凝土澆筑 施工程序: 基礎開挖→找線→修整基礎→支設基礎底座模板→澆筑基礎底座混凝土→支設基礎模板→支設、固定預埋管→檢查預埋管尺寸→澆筑混凝土→拆模一灑水養護。 鑿井井架設計要求 足夠的承載能力 井架設計要結構合理,有一定的強度、剛度和穩定性,以滿足施工中的需要。 根據井簡施工時懸吊荷載及沖擊荷載較小.4臺懸吊穩車兩面布置.中心線與井架地面中心線夾角大于15度角.因此該井架在結構上要保證兩面穩定性相同.天輪平臺可以兩面出繩。 足夠的過卷高度 井架設計時,要合理的確定高度，以保證系統有足夠的過卷高度，防止時滑架與天輪平臺梁相撞或發生跑車事故。又因該井架需設翻矸設施.故設計時考慮吊桶翻轉高度。為此.井架設計高度包括井蓋門開啟所需高度、過卷高度、吊桶、鉤頭、連接裝罟和滑架高度，天輪公稱半徑等，以滿足設計要求， 角跨距和天輪平臺尺寸滿足施工要求 井架角跨距和天輪平臺尺寸應與施工時鑿井懸吊設施、井筒的斷面相適應.為此設計尺寸能滿足井筒施工材料、設備的運輸吊盤的吊掛、鎖口盤的安裝以及鑿井設備懸吊天輪均能布置在天輪平臺上。
