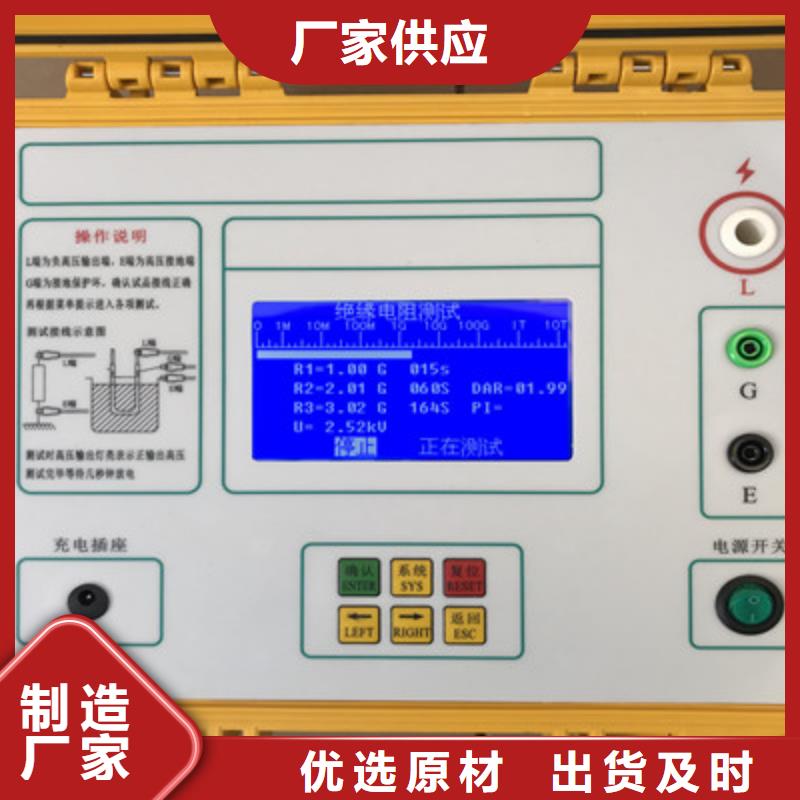

安徽蕪湖水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

安徽蕪湖水內冷發電機絕緣測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

安徽蕪湖水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕, 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內,則表明電池能滿足儀器正常工作,否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。
