通遼高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查?！?；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。

<通遼>天正華意電氣設備有限公司 通遼電容器放電測試裝置-多年經驗造就好品質

通遼高低壓開關柜通電試驗臺技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—1000A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

<通遼>天正華意電氣設備有限公司 通遼電容器放電測試裝置-多年經驗造就好品質

通遼高低壓開關柜通電試驗臺漏電開關測試儀又稱為 RCD（residual urrent protective device）檢測儀，剩 余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護 器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護 器的漏電動作電流、漏電不動作電流以及漏電動作時間。國內外多年的運行經驗 表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用 戶的用電。因此對漏電開關測試儀的校準至關重要。TH-300 是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可 對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的 計量性能。TH-300 完全滿足《JJF1283-2011 剩余電流動作保護器動作特性檢測儀 校準規范》的計量要求。2 工作原理TH-300 漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定 的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用， 其原理框圖如圖 1 所示。圖 1 校準裝置原理框圖2.1 剩余動作電流的校準原理剩余動作電流：制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該 電流值時，剩余電流保護裝置應在規定的條件下動作。通過

<通遼>天正華意電氣設備有限公司
通遼電容器放電測試裝置-多年經驗造就好品質 <通遼>天正華意電氣設備有限公司

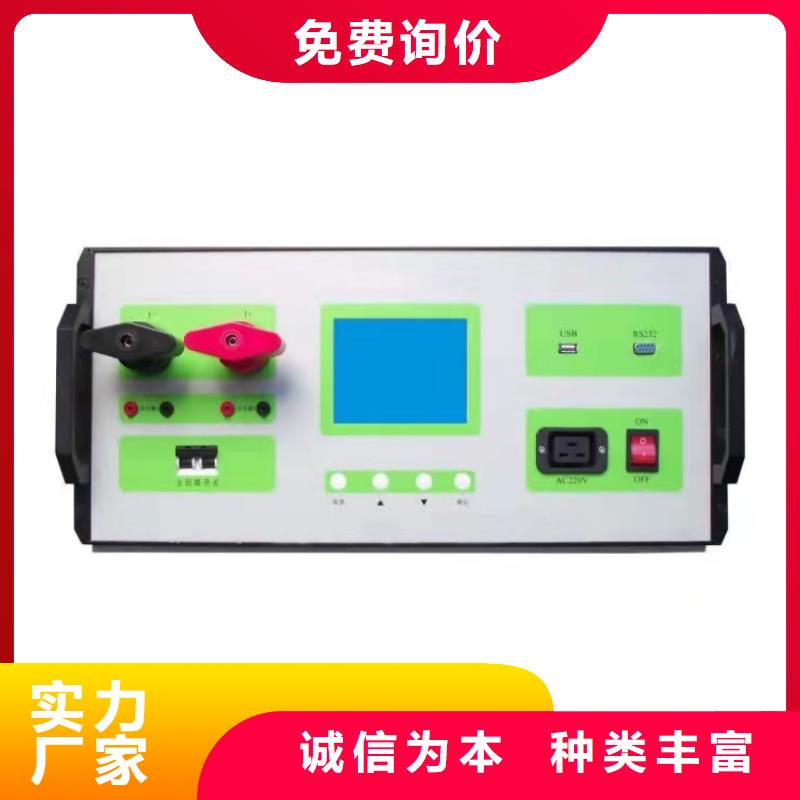

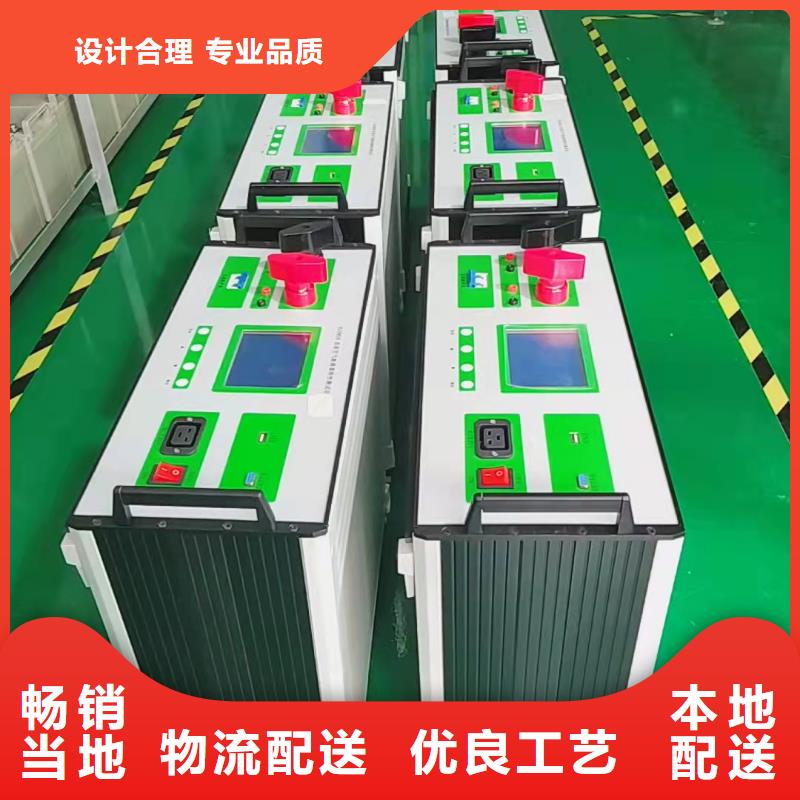

通遼高低壓開關柜通電試驗臺直流保護電器的安秒特性一般在實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的可靠運行。TH-500 直流斷路器安秒特性測試系統適用于額定電流1A～500A直流斷路器的安秒特性測試，并可用于6A～150A直流熔斷器的安秒特性測試。二、產品特點1.儀器既可以單獨使用，也可以與PC機聯機使用2.320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程3.采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調4.多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片5.具有掉電存儲功能，可以存200組試驗數據6.自動保存設置數據，掉電后開機后顯示上一次的設置數據7.任選安秒動作試驗方式和通流不動作試驗方式8.聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。

通遼高低壓開關柜通電試驗臺PC機聯機使用方法1. 儀器與PC機聯機圖10儀器與PC機之間通過RS232線相連。如果PC機不帶串口，本公司將提供USB-RS232連接線。2. PC機軟件配置將光盤打開后，可以看到一個“上位機”文件夾，將其拷貝到PC機的根目錄中，打開此文件夾，如圖11：圖11其中“ZKC.exe”是本系統的主執行文件，“DATA”文件夾為試驗數據目錄，試驗數據以時間為文件名存儲。導出的EXCEL格式的數據也放在此文件夾。雙擊“ZKC.exe”執行文件，打開主界面，如圖12：圖12 PC主界面3．軟件使用（1）打開文件：打開以前的數據文件，可以添加試驗記錄，或進行打印。（2）保存文件：保存試驗數據為數據文件，可以在PC機存儲。（3）導出EXCEL：可以導出當前的數據為EXCEL文件，文件內容如圖13：圖13（4）打印預覽：可以查看當前試驗數據的報表，如圖14：圖14（5）試驗界面：進行與儀器聯機，進行試驗操作，并導入試驗數據。（6）退出系統：可以退出本系統軟件。（7）打開“幫助”菜單，選擇“幫助文檔”可以打開幫助文檔的電子版。4. 試驗方法打開“試驗界面”，如圖15：圖15 試驗界面（1）一個試驗數據文件只包含一個直流斷路器的試驗數據，因此額定電流是不變的，試驗首先設置額定電流。額定電流改變，將認為已經更換了新的直流斷路器，系統將會清空以前的試驗記錄。（2）按“動作顯示”將顯示本直流斷路器的安秒動作試驗數據，左邊是數據形式，右邊為數據曲線。

<通遼>天正華意電氣設備有限公司 通遼電容器放電測試裝置-多年經驗造就好品質
通遼電容器放電測試裝置-多年經驗造就好品質 <通遼>天正華意電氣設備有限公司

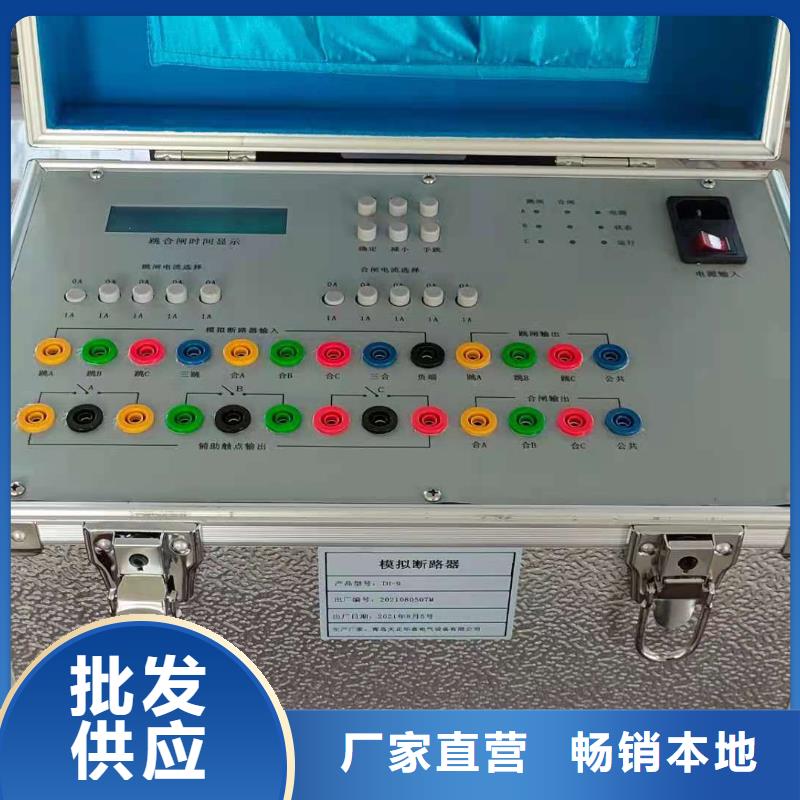

通遼高低壓開關柜通電試驗臺模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數 工作電源電壓 AC220V±10％ 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V 跳、合閘時間 跳閘時間選擇0-500ms 合閘時間選擇 0-500ms 跳、合閘電流 跳閘電流選擇： 1A、2A、3A、4A、5A合閘電流選擇： 1A、2A、3A、4A、5A 當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。 手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。 開出量接點容量：DC220V/0.5A，AC220V/3A。斷路器位置輸出接點： 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。 一．工作原理 模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。 本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。

通遼高低壓開關柜通電試驗臺因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的可靠運行。TH-1000 A直流斷路器安秒特性測試系統適用于額定電流1A～1000A直流斷路器的安秒特性測試，并可用于6A～150A直流熔斷器的安秒特性測試。二、產品特點1.儀器既可以單獨使用，也可以與PC機聯機使用2.320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程3.采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調4.多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片5.具有掉電存儲功能，可以存200組試驗數據6.自動保存設置數據，掉電后開機后顯示上一次的設置數據7.任選安秒動作試驗方式和通流不動作試驗方式8.聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。9.儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強

<通遼>天正華意電氣設備有限公司
通遼電容器放電測試裝置-多年經驗造就好品質 <通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。（10）合閘電流選擇開關：同跳閘電流按鍵。（11）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。（12）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。（13）相關功能鍵：①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。②手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗?zāi)M斷路器內部跳合閘回路是否正常。③跳A、跳B、跳C：分相進行模擬斷路器的手動跳閘。④合A、合B、合C：分相進行模擬斷路器的手動合閘。（14）指示燈：①電源指示燈(紅色)模擬斷路器上電后，電源指示燈亮，說明系統電源正常②運行指示燈(綠色)模擬斷路器上電后，運行指示燈亮。

<通遼>天正華意電氣設備有限公司 通遼電容器放電測試裝置-多年經驗造就好品質

通遼高低壓開關柜通電試驗臺前面板介紹名稱 說明警告，小心觸電！ 小心觸電的危險。當校準器工作時，這些端子上外加有致命電 壓或者會輸出致命電壓。在將導線連接到這些端子或從端子上 取下導線時，請確保校準器和被校準裝置處于待機模式。當校 準器執行 RCD 校準時，這些端子會輸出交流線電壓。INPUT 端子顯示屏功能鍵為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試 儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開 關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準 裝置的接線插座與校準裝置 INPUT 端子連接。另一種是直接將 漏電開關測試儀的連接線插入校準裝置的 INPUT 端子。 顯示面板是一個 256 色有源 LCD 顯示屏，用于顯示校準器狀 態、輸出分?jǐn)鄷r(shí)間、測得的電流。此外，顯示屏底部顯示屏幕 正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了 解顯示信息的詳細內容。 這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏 中的標記指示。在操作期間，功能會發生變化，這樣就可以用 這些鍵完成更多的功能。 控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施 加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加 輸出信號（表示待機）。 包括用于鍵入電流的有效值、分?jǐn)鄷r(shí)間以及包含因子的 10 個數 字鍵和 ENT（確定鍵）、DEL（刪除鍵）兩個功能鍵。如設置跳閘電流為 30mA，只需按 和 ，然后按 ENT 即可

<通遼>天正華意電氣設備有限公司 通遼電容器放電測試裝置-多年經驗造就好品質 通遼電容器放電測試裝置-多年經驗造就好品質 <通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數 工作電源電壓 AC220V±10％ 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V 跳、合閘時間 跳閘時間選擇0-500ms 合閘時間選擇 0-500ms 跳、合閘電流 跳閘電流選擇： 1A、2A、3A、4A、5A合閘電流選擇： 1A、2A、3A、4A、5A 當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。 手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。 開出量接點容量：DC220V/0.5A，AC220V/3A。斷路器位置輸出接點： 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。 一．工作原理 模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。 本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。

通遼高低壓開關柜通電試驗臺按“不動作顯示”將顯示通流不動作試驗數據。（3）按“試驗”，將彈出試驗命令界面，如圖16：圖16 試驗命令界面試驗前，請按儀器單獨使用時一樣，必須進行相關檢查。閉合直流斷路器，連接好串口線。設置好此界面中的配置數據，選擇串口號，按“連接儀器測試”按鈕測試PC機和儀器是否聯通。連接儀器測試成功后，按“開始試驗”按鈕，儀器將進行試驗并輸出電流，直到試驗結束，如果過程中要停止試驗，可以按“中斷試驗”按鈕。試驗結束后，請按“上傳近數據”按鈕，將會把剛才的試驗數據傳上來，并在試驗界面中顯示出來。做安秒動作試驗時，請?jiān)谕槐稊?shù)額定電流下重復做三次試驗，軟件會自動求平均值顯示在曲線中。根據被試開關的類型不同，請選擇B型或C型的曲線包羅線?！皟x器數據”、“顯示數據”、“上傳所有數據”不經常使用?！皟x器數據”為儀器存儲器中的試驗數據?！帮@示數據”為試驗界面中的數據?！吧蟼魉袛?shù)據”為將儀器中所有的試驗數據上傳上來，存放到試驗界面中?！吧蟼魉袛?shù)據”花費10秒鐘的時間，請耐心等待。六、注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。

<通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺按 “數字鍵” 6.設置相位。按 鍵，設置相位為 0°。7.按 鍵開始校準，校準裝置顯示“測試中…”，有的被校漏電開關測試 儀的屏幕上會有一個插頭一樣的圖標閃爍，此時按被校漏電開關測試儀的 Test（測試鍵），儀器開始測量，如需退出按 鍵。8.校準完成后，被校漏電開關測試儀顯示動作電流值，校準裝置顯示實際的 被校漏電開關測試儀的動作電流值。附錄 1 是一個完整的漏電開關測試儀的校準記錄，對漏電開關測試儀的校準可參照附錄 1 進行。警告：為了避免觸電，在連接到 L 和 N 端子之前，請確保 TH--300 處于待機 狀態。在 RCD 動作電流校準過程中，L 和 N 端子上存在致命的電壓。當從被校準裝置流出的測試電流值達到設定的標稱動作電流值時，校準裝置 開始測量電流幅度，測量過程持續幾個電源周期循環，校準裝置模擬斷路器的跳 閘，斷開輸出連接器，并顯示測得的動作電流。6 本裝置的計量校準本裝置的校準功能只為專業計量部門提供，用戶一般不要操作。如果需要 校準，請校準部門聯系廠家，由廠家進行指導校準。6.1 電流的校準》 在裝置待機狀態下同時按 ，進入時間校準界面，如下圖所 示。》 根據輸入校準電流的大小，通過數字按鍵“1”、“2”、“3”設置相 應的電流測試量程； 注意：請保證校準的電流處于合適的量程，切勿使儀器處于超量程狀態。》 將校準電流源（50Hz 正弦交流電流源）從裝置前面板的“E”接入，從 裝置的后背面板底部的“GND”接口接回電流源，進行校準。

<通遼>天正華意電氣設備有限公司
通遼電容器放電測試裝置-多年經驗造就好品質 <通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺PC機聯機使用方法1. 儀器與PC機聯機圖10儀器與PC機之間通過RS232線相連。如果PC機不帶串口，本公司將提供USB-RS232連接線。2. PC機軟件配置將光盤打開后，可以看到一個“上位機”文件夾，將其拷貝到PC機的根目錄中，打開此文件夾，如圖11：圖11其中“ZKC.exe”是本系統的主執行文件，“DATA”文件夾為試驗數據目錄，試驗數據以時間為文件名存儲。導出的EXCEL格式的數據也放在此文件夾。雙擊“ZKC.exe”執行文件，打開主界面，如圖12：圖12 PC主界面3．軟件使用（1）打開文件：打開以前的數據文件，可以添加試驗記錄，或進行打印。（2）保存文件：保存試驗數據為數據文件，可以在PC機存儲。（3）導出EXCEL：可以導出當前的數據為EXCEL文件，文件內容如圖13：圖13（4）打印預覽：可以查看當前試驗數據的報表，如圖14：圖14（5）試驗界面：進行與儀器聯機，進行試驗操作，并導入試驗數據。（6）退出系統：可以退出本系統軟件。（7）打開“幫助”菜單，選擇“幫助文檔”可以打開幫助文檔的電子版。4. 試驗方法打開“試驗界面”，如圖15：圖15 試驗界面（1）一個試驗數據文件只包含一個直流斷路器的試驗數據，因此額定電流是不變的，試驗首先設置額定電流。額定電流改變，將認為已經更換了新的直流斷路器，系統將會清空以前的試驗記錄。（2）按“動作顯示”將顯示本直流斷路器的安秒動作試驗數據，左邊是數據形式，右邊為數據曲線。

<通遼>天正華意電氣設備有限公司 通遼電容器放電測試裝置-多年經驗造就好品質
<通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺TH-300 監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的 電流，來執行 RCD 跳閘電流校準。當達到跳閘電流電平時，分?jǐn)嗥鲾嚅_連接。 通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的 10％遞增到 150％。2.2 剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD 在規定條件下不動作的 剩余電流值。2.3 分?jǐn)鄷r(shí)間分?jǐn)鄷r(shí)間：從突然施加剩余動作電流瞬間起到所有極電弧熄滅瞬間為止所經 過的時間間隔。通過 TH-300 監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動 定時器依據達到設定的跳閘時間，斷開分?jǐn)嚅_關的連接，來執行 RCD 跳閘時間 校準，同時顯示測得的被測試裝置跳閘電流。3 儀器特點》 可模擬漏電保護開關對不同電流和時間進行分?jǐn)嗄M；》 可任意設置 0-3000mA 剩余動作電流和剩余不動作電流；》 寬的分?jǐn)鄷r(shí)間設置范圍 10ms～5000ms；》 大屏幕液晶菜單顯示，操作簡單、方便；》 校準時間短、工作效率高，比傳統方式大大節省時間；》 適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4 主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃； (4)相對濕度：＜80％； (5)電源失真度：＜2％； (6)電源要接地良好。4.2 主要技術參數量程 漏電電流（AC） 彈跳時間校驗范圍 30mA 300mA 3000mA (10～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1 漏電電流： (1)漏電電流范圍： a.30mA 檔：(0～30)mA；b.300mA 檔：(30～300)mA；c.3000mA 檔：(300～3000)mA； (2)允許誤差：±（0.2％讀數＋0.05％量程） 4.2.2 分?jǐn)鄷r(shí)間： (1)分?jǐn)鄷r(shí)間范圍：(10～5000)ms； (2)允許誤差：±0.1ms。5 接線及使用說明

通遼電容器放電測試裝置-多年經驗造就好品質

通遼高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過500，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-500A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。

<通遼>天正華意電氣設備有限公司 通遼電容器放電測試裝置-多年經驗造就好品質

通遼高低壓開關柜通電試驗臺、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值）一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 一組4、直流操作電壓輸出 DC 0 - 260V一組5、單相AC220V輸出（接線柱）二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 一組8、帶計時功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意圖及線路原理圖后面板示意圖（圖一）前面板示意圖（圖二）前面板示意圖（圖四）前面板示意圖（圖五）四、功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。
