通遼電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。

通遼電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

<通遼>天正華意電氣設備有限公司 配電線路接地故障測試儀通遼圖片 <通遼>天正華意電氣設備有限公司

通遼電纜故障探測儀二、功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。三、技術參數1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法2.電纜長度：50m、300m、1km、2km、5km、10km、30km、60km3.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定4.沖擊高壓：35kV及以下5.測試距離：＜60km6.分 辨 率：1m7.測試精度：1m8.顯示方式：工業級10.4寸彩色觸摸液晶屏9.操作方式：觸摸屏操作、物理旋鈕操作10.分析設置：滾屏、縮放、保存、調出、波移等功能

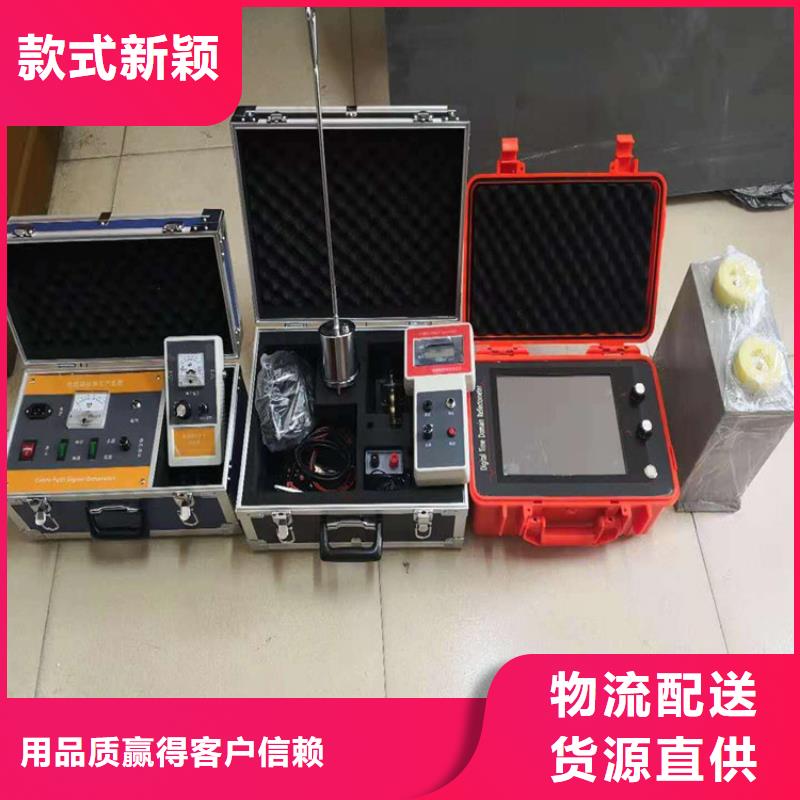

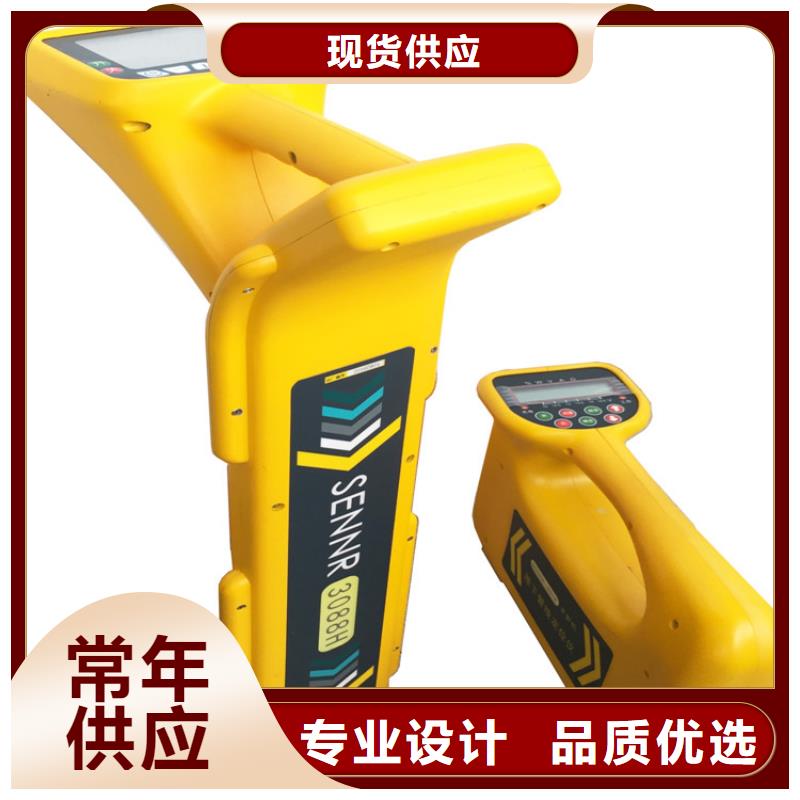

通遼電纜故障探測儀 簡介一、系統組成電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。路徑信號產生器產生頻率30KHz、幅度30V的斷續正弦波信號，用于尋測電纜路徑。路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。定位儀用于故障點的定位。二、技術性能1、故障測試系統●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。●可測量長度已知的任何電纜中電波傳播的速度。●測試距離：不小于16千米●系統誤差：小于0.5米●采樣頻率：25MHz●小分辨率：0.2米●測試盲區：小于16米●電源：直流12V(免維護電瓶)●重量：5Kg2、路徑信號產生器●輸出信號頻率：30KHz●振蕩方式：斷續●輸出功率：30W●電源：220V±10％●重量：4Kg3、定位儀●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。●輸入阻抗：不小于1.2KΩ。●使用2×2000Ω耳機。●工作電壓：DC9V±10％。●使用環境溫度：-20℃～70℃三、進入與退出系統打開電源開關，稍等后系統進入主控界面。按“測試”按鈕進入測試方式；按“幫助”進入幫助系統；按“退出”可退出測試管理系統。關機時請使用windows系統的“開始”、“關閉計算機”。電纜故障測試一、測試原理本儀器采用時域反射（TDR）原理測量電纜故障的距離。對于低阻、開路故障，儀器向被測電纜發射一系列電脈沖有故障的電纜會在故障點產生一個反射信號（如果沒有電纜故障，反射為電纜全長）；對于高阻故障，給電纜上加一沖擊直流負高壓，使故障點產生反射脈沖。

<通遼>天正華意電氣設備有限公司 配電線路接地故障測試儀通遼圖片 <通遼>天正華意電氣設備有限公司

通遼電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。

通遼電纜故障探測儀 實際應用。 調節路徑增益，使電磁波信號在10格左右，沿著電線方向走，如果偏離了電線，電磁波信號會減弱，那么就要往左或右移。2，每50厘米插入測一次信號強度，剛開始調節定點增益，使信號強度約為10，如果調不到10，就將定點增益調到。3，往前走，當信號變得很大時，信號強度在14左右，就說明接近故障點了，在2米范圍來回查，每次前進10厘米，直到找到信號強度弱（4左右），在叉子中心點，畫一條垂直于叉子的線，然后在此處前后1米范圍找信號強度弱點（4左右），那么該處就是故障點了，故障誤差不超過10厘米。水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于20mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。注：此儀器要求水內冷發電機接地裝置必須解開，否則無法使用！一、主要特點1．采用32位微控制器控制，全中文操作界面，操作方便。2．自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3．輸出電流大，5000V下輸出大于20mA。4．高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。5．抗干擾能力強，能滿足超高壓變電站現場操作。6．測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度： ±10％測量范圍： 0.1M～100GΩ試驗電壓： 5000V 短路電流： ＞20mA測量時間： 1分鐘～10分鐘（與測量方式有關）電 源： 180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境： 溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<通遼>天正華意電氣設備有限公司 配電線路接地故障測試儀通遼圖片 <通遼>天正華意電氣設備有限公司

通遼電纜故障探測儀電纜故障測距儀 輕型一體化設計，車輪移動，體積小，重量輕，便于移動、轉運。 專用高壓線及內藏式高壓輸出端子，使用更方便，接線簡單，可靠。 滿足以下測試方式：弧反射法/多次脈沖法、直流弧反射法/直流多次脈沖法、電流取樣法、直流電流取樣法、高壓直流輸出。 滿足以下采樣信號采集種類：弧反射/多次脈沖、電流取樣、直流電流取樣、低壓脈沖。 直流高壓輸出：0～35kV負極性 輸出電流：50mA。 含35kV、4μF、20kA輕便式脈沖電容（2450J焦耳）。 球隙調節間隙 ＞20mm 自動高壓沖擊頻率 ＜ 3-10秒/次 采樣頻率：30MHz、60MHz、120MHz、200MHz多種采樣頻率，測試精度更高。 測試距離：可達50km。 寬溫工業級10.6寸彩色顯示屏，上部分為壓縮波形區，下部分為正常波形區，清晰易讀，觸摸屏手指可靠操作； 測試脈沖：0.1～9.9μs，任意可調。 脈沖法誤差： 粗測相對誤差：不大于±0.25％； 粗測誤差：2千米以下長度電纜不超過1米；5千米以上長度電纜不超過2米。 電源：AC220V、電池供電；

通遼電纜故障探測儀 參數配置要求： 參數名稱 項目需求值或表述 投標方響應值 脈沖輸出電壓 0—30kv，連續可調。 能量 ≥900J＠30kV。 外觀設計 一體化設計，將高壓電容、放電間隙、直流升壓集成于一體，放置在主機內。 輸出模式 脈沖、直流。 高壓脈沖間隔 無須調整，LP30/2自動調節放電間隔。 絕緣測試 0—30kv，連續可調。 高壓預定位 0—30kv，連續可調。 輸出電壓極性 負極性。 允許沖擊電壓 ≤2500J。 高壓輸出線 乙丙橡膠柔性電纜，絕緣耐壓≥60kV。 電源 外接：220V 50Hz 2kVA 內置：2000kVA，連續使用8小時。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脈沖輸出電壓 0——30kV，連續可調。 燒弧功率 ≥300。 燒弧電流 ≤100mA。 性 具備F-Ω 保護裝置、溫度監測、高壓急停按鍵、帶自動放電模塊。 量程 0m-100km。 脈沖寬度 20 ns~10 μs。 脈沖幅值 10~60。 小分辨率 0.01 m。 采樣頻率 ≥200。 增益 - 37~＋37 dB。 抗衰減調節 0~22 dB。 波速度 50~300m/μs。 動態量程 ＞ 80 dB。 輸出特性阻抗 50Ω。 阻抗自動匹配 8 Ω~500 Ω連續可調。 脈沖模式 低壓脈沖法、二次脈沖法、脈沖電流法、直閃衰減法。 輸入高壓保護 ＞ 400 V交流時自動保護。 液晶顯示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可觸摸陽光屏。 內存容量 ≥32G。 電源 內置充電電池；110 … 240 V交流 50Hz 30 VA；12V外置蓄電池。 環境溫度 操作 -20 °C ... ＋50 °C / 存儲 -30 °C ... ＋60 °C。 動態量程 磁通道〉110dB；聲通道〉110dB。 頻率范圍 100---1500Hz。 濾波量程 關閉濾波 100---1500Hz。 低通 100---400Hz。 帶通 400--800Hz。 高通 800---1500Hz。 觸發 聲學全自動觸發；磁場全自動觸發。 噪音抑制模式 T18自適應降噪模式、強降噪模式、無降噪模式。 啞音調節: 全自動靠近式啞音。 手柄長度: 450---750mm
