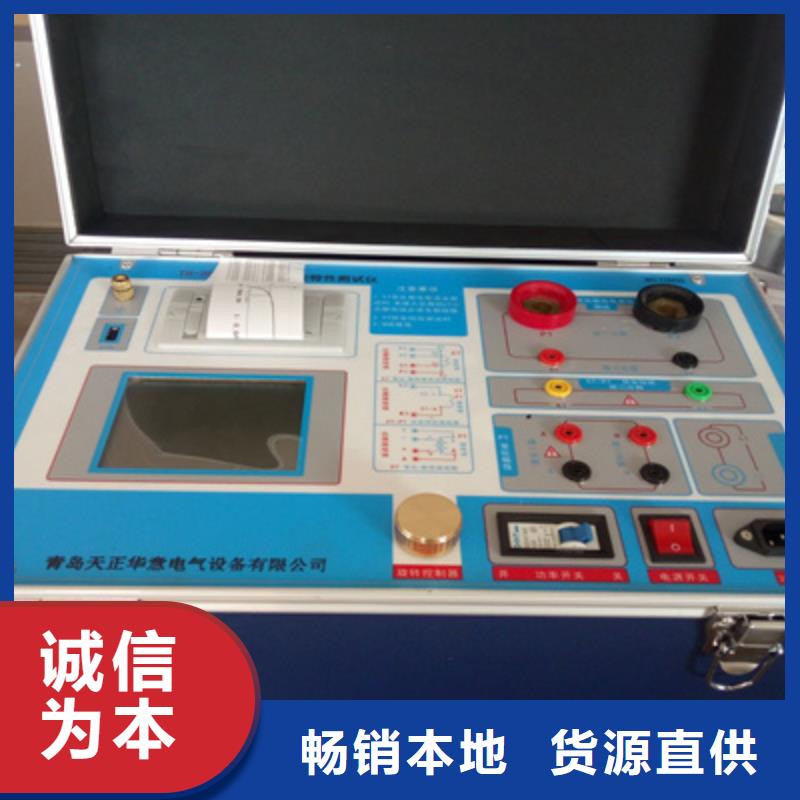

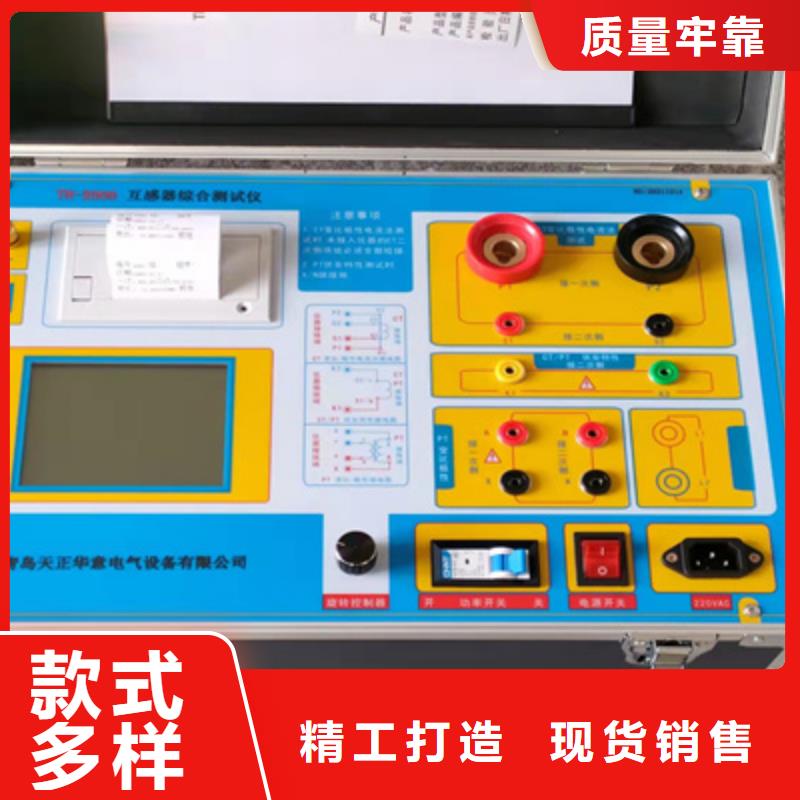

西雙版納互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 印：點擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

<西雙版納>天正華意電氣設備有限公司

西雙版納互感器綜合測試儀售后服務承諾 ，本產品保修一年，終身維護。附錄三、誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5％、10％誤差曲線的數據中也可判斷互感器保護繞組是否合格：1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖21數據說明；2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖21數據說明；保護用電流互感器二次負荷應滿足5％誤差曲線的要求，只要電流互感器二次實際負荷小于5％誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5％以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。在圖21中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1＝20Ω)通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有： ?增大二次電纜界面積（減少二次阻抗） ?串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） ?提高電流互感器變比（增大勵磁阻抗）圖21誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）

電流互感器現場校驗儀西雙版納

西雙版納互感器綜合測試儀退磁過程中時，光標在“開始”選項上，并不停閃爍，當測試儀檢測完畢后，，裝置退磁會自動停止，界面提示“退磁完畢”。3、PT變比極性試驗 1）參數設置：測試界面見圖28。一次：0～1000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： 參照圖29進行接線，PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖28，PT變比極性測試界面 PT變比極性（角差比差）接線圖4、PT角差比差試驗1）參數設置：在PT測試主界面中，選擇進入“角差比差”試驗界面（如圖30），（注：應參照互感器銘牌上的實際額定變比值設定）額定一次： 3～500KV額定二次： 100V、100/√3、100/3、150V、220V額定負荷：互感器容量。實際負荷：根據額定負載的設定，可自動計算滿載與輕載兩種狀態值（輕載為滿載的25％）。2）試驗：參照圖29進行接線，PT一次側接A、X，CT二次側接a、x。設置參數后，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始。

西雙版納互感器綜合測試儀三相互感器校驗儀青島天正華意電氣設備有限公司尊敬的顧客感謝您購買本公司TH--NR三相互感器校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！－ 1 －?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。

<西雙版納>天正華意電氣設備有限公司 電流互感器現場校驗儀西雙版納

西雙版納互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面

西雙版納互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 印：點擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

西雙版納互感器綜合測試儀額定負荷系統內部存儲的額定負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定負荷值。13）下限負荷系統內部存儲的下限負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除下限負荷值。14）一次端是否接線可以選擇“是”或“否”，選擇“是”則測試全程一次端都接線，不需二次接線。選擇“否”時一次端先不接線，等彈出接線提示后再給一次端接線。這樣可以分布電容的影響，提高準確度。選擇不接線時，導納測試完成后會彈出下圖所示對話框提示給一次端接線，在接線前應先按下“高壓輸出開關”，切斷高壓輸出，接完線先后先接通“高壓輸出開關”再點擊“繼續”15）頻率選擇有 “工頻”和“異頻”兩種，用“工頻”測試速度較快，用“異頻”抗干擾能力較強。建議先用工頻測試，如果現場有高壓干擾，再切換到異頻。16）開始測量配置好該互感器的各項內容，將要測試誤差的二次繞組序號選中，點擊此處，開始誤差測試。測試完成后，整個測試數據將顯示在界面上:測試結束以后，務必關機后再拆除高壓線！2、數據交互界面 點擊該菜單處：“確認”后，可以將保存的數據導入優盤中，也可將優盤中的數據導入到系統中查看。3、系統設置界面1）測量參數點擊選擇下拉菜單，可以對系統里的準確度等級，型號，一次電壓，二次電壓，功率因數，頻率，負荷這7個單項進行增加，修改，刪除操作。

電流互感器現場校驗儀西雙版納

西雙版納互感器綜合測試儀測試過程中切勿人體觸碰高壓A與N端子!??測試過程中發現異常立即按下高壓輸出開關，切斷高壓輸出！??接地端子務必可靠接地！測電容式電壓互感器上N與E（或X）必須分離！測普通電磁式電壓互感器N與E短接！??測試結束以后，務必關機后再拆除高壓線！??若要斷電重啟系統，應在切斷電源三秒后再重啟，確保硬件電路全部斷電。二、操作方法開機后儀器界面如下：點擊“誤差測量” 進入測量界面：1、誤差測量界面1）出廠編號點擊此處，彈出一個軟鍵盤，可以修改該條數據的出廠編號。2）型號系統內部存儲的型號將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的型號。 3）測試類型點擊此處，彈出一個下拉框，選擇測試類型。4）功率因數系統內部存儲的功率因數將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的功率因數。 5）頻率默認50HZ。6）電容量點擊此處，彈出一個鍵盤，輸入要測試的互感器的額定電容量。7）端子標志點擊此處，顯示測試繞組名，若選擇空白，則該繞組端所有信息會被屏蔽掉。 8）是否測量點擊此處，可以選中是否進行測試該繞組誤差數據。9）額定一次電壓系統內部存儲的額定一次電壓將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定一次電壓值。10）額定二次次電壓會根據額定一次電壓自動生成，無需填寫。11）準確度等級系統內部存儲的準確度等級將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除準確度等級值。

---
