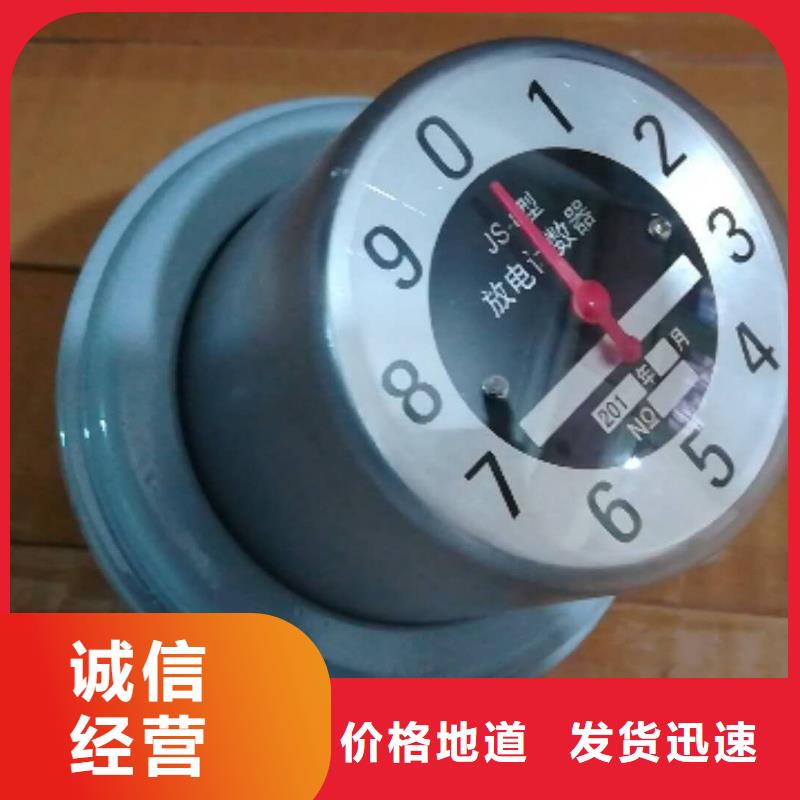

放電計數器是串聯在避雷器下面，用來記錄避雷器動作次數，掌握雷電活動規律，研究電力系統在大氣過電壓作用時的運行情況的的電氣設備。放電計數器的電氣回路由非線性電阻R1、R2、電容器C及計數器L組成，即放電計數器串聯在避雷器下部與地之間，如圖1所示。圖1放電計數器電器回路圖圖1放電計數器電器回路圖放電計數器一般與35kV及以上普通閥型避雷器配合使用，
當雷電流經過避雷器進入放電計數器時，電流的一部分經R1入地，另一部分經R2給電容器C充電，沖擊電流過去后，電容器C對計數器L放電，使計數器動作。放電計數器的元件均固定在密封的鋁盒中，高壓進線端裝有瓷絕緣子，地線接在計數器的安裝螺釘上。[1]JSY-8型編輯JSY-8型放電計數器是對過電壓保護器工作狀況進行實時及累計計數的裝置，通過它可以詳細監視及所保護線路的狀況，預知事故前異常情況，達到分析異常動
作原因，事故發生的作用。數據采集JSY-8型過電壓放電記錄儀采用自行設計的高速率數據處理單元，抗干擾能力強，軟件數字濾波調理電路，可以實時準確記錄過電壓保護器三相之間動作次數。附帶快速，分相累計顯示歷史動作次數。數據顯示JSY-8型過電壓放電記錄儀采用STN點陣式液晶顯示，清晰明了，外觀美觀。產品結構JSY-8型過電壓放電記錄儀為分體結構，數據采集、數據處理及顯示為兩分體，通過RJ45接口用網
線相連接，根據現場需要，可以任意拆分，數據處理及顯示單元拆分后在柜體上安裝簡便，只須三個螺絲。產品安裝JSY-8型過電壓放電記錄儀依結構設計，在本體上面安裝極其簡單，不用動任何結構，只須解開四個接線頭。毋庸質疑，可以在任何已經運行的過電壓保護裝置上加裝此型號放電計數器。產品運行過電壓動作計數器產品為無源設計，無須外接電源，由于軟件設計采用了實時省電模式，本體附帶高性能電池可以使用三年，電池倉更換電
池簡單方便。技術標準編輯滿足技術標準：GB6261-85《靜態繼電器及保護裝置的電氣干擾實驗》1、過電壓動作計數器適用范圍10KV及以下系統戶內相間距為85及131型保護器配套用2、上圖標注方法（見下表）適用系統上圖標注說明10KV及以下系統JSY-Ⅲ（3.8、7.6、12.7）85相間距85mmJSY-Ⅲ（3.8、7.6、12.7）131相間距131mm3、JSY-III型過電壓放電記錄儀提供兩
種安裝方式（1）本體安裝記錄儀的顯示部分可掛裝在保護器上，不需要考慮其他問題。（2）柜門安裝記錄儀的顯示部分安裝在柜門上，因此要考慮保護器到記錄儀顯示部分的號線長度和柜門的開孔位置和尺寸，如下圖所示。注：虛線框為記錄儀顯示部分的外形尺寸，此圖為柜門正面圖。運行與維護編輯1、放電計數器可用于戶內、戶外，但使用時應考慮下列因素：（1）應根據配套的閥型避雷器和所保護的電氣設備考慮使用的型號。（2）按生
產廣家允許使用的海拔高度使用。

具備耐天侯、抗紫外線、耐電蝕損等優良性能。與瓷套相比，硅橡膠復合外套在重量、耐污性能上占有很大優勢，詳見表1。復合外套可選用的材料、品種很多。我國主選材料為乙烯基硅橡膠，其分子結構式如圖2 。由圖2可見，硅橡膠主鏈為Si—O鍵，鍵能高達445kJ/mol，遠高于太陽紫外線能量（398kJ/moI）。因此，避雷器于戶外長期使用時紫外線不能斷開Si—O鍵，不發生硅橡膠開裂、“粉化” 現象。 （2）具
備耐久性粘接技術    避雷器在多年使用中要經受引 線拉力、線震、風擺、冰雪等的作用。上、下法蘭與環氧玻璃纖維布筒的粘接部分是避雷器負載力傳遞區域，也是密封技術的薄弱環節。筆者認為，采用高溫、度環氧澆合劑和倒錐形結構是目前成功的設計之一，實踐也證明了這一點。   （3）對接口的包封技術   包封硅橡膠復合外套上、下法蘭與環氧玻璃布筒連接的外露面是避雷器加強密封的良策，也是防止電蝕損的
又一有效措施。目前許多國外同類產品在工藝上亦未能實現這樣的包封；但必須保證硅橡膠與法蘭各種金屬材料及熱處理后的鍍層之間有良好的粘合。此外，可在法蘭上增加一個下大上小的槽形結構，以增強硅橡膠不出現脫膠的機械應力。  （4）防技術  為取得良好的防性能可在模壓硫化傘裙前將環氧玻璃纖維筒加工出長條梯形槽，并用專用楔形嵌件堵緊。梯形槽在避雷器故障時起排氣作用，楔形嵌件保證注塑時硅橡膠不至于進入環氧
玻璃纖維布筒內腔。梯形槽的長度、數量、防力須經嚴格計算及試驗求得。該型避雷器在中國及都通過了40kA和800A的短路電流試驗。  （5）吸收能量校核  有間隙線路避雷器由避雷器本體和外串聯間隙構成。正常運行工況下避雷器本體的荷電率為10％以下，它主要承受雷擊過電壓，因此對它的其他技術性能要求大為降低。避雷器電阻片承受雷擊過電壓的能力極強，直徑50mm的電阻片即能承受4/10ms、100kA
大電流沖擊，其技術特性參見表2。330kV、500kV線路避雷器的突出技術問題是電位分布不均勻。

這些電源防雷器對于通過了用戶供電入口處浪涌放電器的剩余浪涌能量進行更完善的吸收，沖擊容量為每相45kA以上，要求的限制電壓應小于1200V，稱之為CLASS Ⅱ級電源防雷器。一般用戶供電系統做到第二級保護就可以達到用電設備運行的要求了第二級電源防雷器采用C類保護器
進行相—中、相—地以及中—地的全模式保護，主要技術參數為：雷電通流容量大于或等于40KA（8/20μs）；殘壓峰值不大于1000V；響應時間不大于25ns。第三級保護目的是終保護設備的手段，將殘余浪涌電壓的值降低到1000V以內，使浪涌的能量不致損壞設備。在電子息設備交流電源進線端安裝的電源防雷器作為第三級保護時應為串聯式限壓型電源防雷器，其雷電通流容量不應低于10KA。后的
防線可在用電設備內部電源部分采用一個內置式的電源防雷器，以達到完全小的瞬態過電壓的目的。該處使用的電源防雷器要求的大沖擊容量為每相20KA或更低一些，要求的限制電壓應小于1000V。對于一些特別重要或特別敏感的電子設備具備第三級保護是必要的，同時也可以保護用電設備免受系統內部產生的瞬態過電壓影響。對于波通設備、移動機站通設備及雷達設備等使用的整流電源，宜視其工作電壓的保護需要分別選用
工作電壓適配的直流電源防雷器作為末級保護。第四級及以上根據被保護設備的耐壓等級，假如兩級防雷就可以做到限制電壓低于設備的耐壓水平，就只需要做兩級保護，假如設備的耐壓水平較低，可能需要四級甚至更多級的保護。第四級保護其雷電通流容量不應低于5KA。 [4] 由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受
一定工頻電壓升高能力。金屬氧化物避雷器(MOA）在正常工作時與配變并聯，上端接線路，下端接地。當線路出現過電壓時，此時的配變將承受過電壓通過避雷器、引線和接地裝置時產生的三部分壓降，稱作殘壓。在這三部分過電壓中，避雷器上的殘壓與其自身性能有關，其殘壓值是一定的。接地裝置上的殘壓可以通過使接地引下線接至配變外殼，然后再和接地裝置相連的方式加以。對與如何減小引線上的殘壓就成為保護配變的關鍵所在。引線的
阻抗與通過的電流頻率有關，頻率越高，導線的電感越強，阻抗越大。

復合外套提高的耐污性能可留給用戶、電力部門作為裕度考慮。因此，爬電比距的設計仍按瓷外套標準考慮。這一設計還受兩個外界因素影響：①復合外套比瓷套更容易提高爬電比距，但必須保證電弧小距離（如110kV下≥1m）；空氣有間隙避雷器本體爬距≥1.7cm/
kV即可認為是的，因為，正常運行電壓下避雷器本體幾乎不承受任何電壓值；環－環絕緣支撐有間隙避雷器，其爬距應為避雷器本體爬距與支撐絕緣子爬距之和，作者建議，爬電比距應分別規定，避雷器本體≥1.7cm/kV，支撐絕緣子≥1.7cm/kV，因為在正常運行和雷擊瞬間不同工況下，兩者都需分別承受了幾乎100％的過電壓，避雷器總體爬電比距≥3.4cm/kV。我國無間隙線路避雷器的使用量超過有間隙線路避雷器
，90％的330kV、500kV線路使用無間隙線路避雷器。無間隙避雷器在絕緣配合上，保護性能分散性小，僅僅取決于一條U-I特性曲線，保護裕度大。避雷器運行事故率已低于0.03/100相·年以下，且無間隙線路避雷器限制操作過電壓的優點是目前有間隙線路避雷器所不能達到的。表4列出兩種線路避雷器的技術要求及性能[無間隙線路避雷器的運行條件除滿足一般電站避雷器要求外，還應滿足以下條件：  

---
