發電機逆功率保護學習 發電機逆功率保護 　　發電機逆功率保護又稱功率方向保護。一般而言，發電機的功率方向應該為由發電機流向母線，但是當發電機失磁或其他某種原因，發電機有可能變為電動機運行，即從系統中吸取有功功率。這就是逆功率。當逆功率達到一定值時，發電機的保護動作，或動作于發信號或動作于跳閘。 　1、概述說明 　　并網運行的汽輪發電機，在汽輪機的主汽門關閉之后，便作為同步電動機運行：吸收有功功率而拖著汽輪機轉動，可向系統發出無功功率。由于汽輪機主汽門已關閉，汽機尾部葉片與殘留蒸汽產生摩擦而形成鼓風損耗，長期運行過熱而損壞。燃氣輪機和水輪機也主要是對原動機的損害。發電機逆功率保護主要保護汽輪機不受損害。 　　對汽輪機逆功率保護的整定計算，就是要確定該保護的動作功率Pdz及動作延時t。 　　1、動作功率Pdz的整定 汽輪發電機逆功率保護的動作功率可按下式計算：Pdz=(Krel*P1)/η Pdz-逆功率保護的動作功率 Krel-可靠系數，取0.8 P1-主汽門關閉后，汽輪機維持同步轉速旋轉所消耗的功率，該功率的大小除與汽輪機的結構及容量有關之外，還與汽輪發電機的主蒸汽系統的結構(管道結構及有無旁路管道等)有關，一般取額定功率的1.5~2% η-發電機拖動汽輪發電機旋轉時的效率，取0.98~0.99 所以：Pdz≈(1.2~1.6%)PN PN-發電機的額定功率。 實際中，Pdz=可取1~1.5%PN。 　　2、動作延時發電機逆功率保護的動作延時，應按照汽輪發電機主汽門關閉后允許運行的時間來整定，該允許時間一般為10~15min。計算及運行實踐表明，當汽輪機蒸汽系統有旁路管道時，允許運行時間還要長一些。 因此，若按照汽輪機主汽門關閉之后允許運行的時間來整定保護的動作延時，可取5~10min。動作后作用于解列滅磁。 　　另外，投運的大型汽輪發電機，多采用逆功率保護去啟動程序跳閘回路，此時，動作時間通常取1~2s。 對于程控逆功率保護，由于動作時間短，在主汽門點閉后很短的時間內，由于汽輪機及發電機的慣性，實際逆功率可能很小，因此逆功率的定值不應大于1%PN。 　　2、原理介紹 　　當發電機出現逆功率(外部功率指向發電機，也就是發電機變成電動機工況)，逆功率保護動作斷路器跳閘。需要采集三相電壓和二相電流信號。 　　由于一次能源形態的不同，可以制成不同的發電機。利用水利資源和水輪機配合，可以制成水輪發電機;由于水庫容量和水頭落差高低不同，可以制成容量和轉速各異的水輪發電機。利用煤、石油等資源，和鍋爐，渦輪蒸汽機配合，可以制成汽輪發電機，這種發電機多為高速電機(3000rpm)。 此外還有利用太陽能、風能、原子能、地熱、潮汐、生物能等能量的各類發電機。 此外，由于發電機工作原理不同又分作直流發電機，異步發電機和同步發電機。在廣泛使用的大型發電機都是同步發電機。 　　何為逆功率? 　　眾所周知，發電機的功率方向應該由發電機方向流向系統方向。但由于某種原因，當汽輪機失去原動力，而發電機出口開關又未能跳閘，則功率方向變為由系統流向發電機，即發電機變為電動機在運行。此時發電機從系統中吸取有功功率，此即為逆功率。 　　逆功率的危害 　　發電機逆功率保護是汽輪機由于某種原因導致主汽門關閉而失去原動力時，發電機變為電動機帶動汽輪機旋轉，汽輪機葉片在無蒸汽情況下高速旋轉會引起鼓風摩擦，特別是在末級葉片可能會引起過熱，導致轉子葉片的損壞事故。 　　所以說逆功率保護實則是對汽輪機無蒸汽運行的保護。 　　發電機的程序逆功率保護 　　發電機程序逆功率保護主要是防止發電機在帶有一定負荷的情況下，突然跳開發電機出口開關而汽輪機主汽門又未能全部關閉的情況。在此情況下，汽輪發電機組極易發生超速，甚至飛車。為避免此種情況，對于非短路故障的某些保護，動作信號發出后，先作用于關閉汽輪機主汽門，待發電機逆功率繼電器動作后，與主汽門關閉的信號組成與門，經一短時限組成程序逆功率保護，動作作用于全停。 　　逆功率保護與程序逆功率保護的區別 　　逆功率保護是為了防止逆功率后，發電機變為電動機，帶動汽輪機旋轉，造成汽輪機的損壞。歸根到底，是怕原動機動力不足，反被系統帶著跑! 　程序逆功率保護是為了防止發電機組突然解列后，主汽門未完全關閉，導致汽輪機超速，從而利用逆功率來規避。歸根到底，是怕原動機動力太足導致機組超速! 　　所以說嚴格意義上來說，逆功率保護是發電機繼電保護的一種，但主要是保護汽輪機。而程序逆功率保護不是一種保護而是為了實現程序跳閘而設置的動作過程，也叫程序跳閘，一般應用于停機方式。 　　關鍵的是逆功率只要定值達到就會跳閘，而程序逆功率除了定值達到，還要求汽機主汽門關閉，所以說在機組啟動過程中并網瞬間，一定要避免逆功率動作。

柴油發電機噴油器的構造原理是怎樣的 柴油發電機燃油供給系統的功用是根據柴油發電機負荷的需要，按時將適量的柴油以霧狀噴入氣缸與空氣均勻地混合。康明斯柴油發電機燃油供給系統的機件可分為：燃油箱、輸油泵、調速器、噴油器等。 柴油發電機燃油供給系統的布置。在康明斯柴油發電機驅動下，輸油泵從燃油箱內吸進燃油，并以一定的壓力經燃油水分離器、燃油濾清器過濾后送到噴油泵，過量的燃油返回油箱。燃油在噴油泵內被加壓后，以極高的壓力經高壓油管送至各缸噴油器，向各個氣缸進行的噴射，過量的燃油經回油歧管返回油箱。 發電機雖然噴油器的種類繁多，但其構造原理基本相同，典型柴油發電機噴油器總成，由噴油器體、針閥偶件、緊帽、頂桿、調壓螺釘等組成。針閥偶件用緊固螺套固定在噴油器體上，調節彈簧通過頂桿部件將針閥偶件壓緊在針閥體密封錐面上，調壓彈簧的壓力由調壓螺釘調節，調壓螺釘用螺母鎖緊。其中針閥偶件（由針閥和針閥體組成）按結構形式可分為開式和閉式兩大類。目前廣泛應用的是閉式，其主要形式分為軸針式和孔式兩種。 上述噴油器結構因調壓彈簧位置在噴油器的上部，彈簧位置與針閥距離較遠，所以必須通過一根較長的頂桿，把彈簧與針閥的運動聯系起來。這種結構的優點是在調壓彈簧頂部容易布置調壓螺釘，針閥開啟壓力可利用調壓螺釘進行無極調整，調整方便。但這種結構也有缺點，及頂桿較長、質量較大，容易產生慣性力較大。因為針閥由靜止到開啟應迅速，噴油結束后，針閥應迅速向上運動轉變為向下運動，以求針閥盡快回位并停止供油。但這種運動的轉變與噴油器運動件的的慣性有關，慣性愈大針閥關閉所需時間愈長，燃燒室內高溫氣體也愈容易到灌入針閥偶件內，產生積炭、燒損密封座面等現象。 為了克服上述結構的缺點，近幾年來國內外已發展出一種新的噴油器總成。 改進后的噴油器結構的顯著特點是取消運動件頂桿，改用一個質量較小的彈簧下座，將調壓彈簧下移到接近針閥尾部，同時針閥直徑也減小。由于這種噴嘴器結構降低了運動件的慣性，所以又稱為低慣量噴油器。康明斯柴油發電機B、C系列采用了這種結構的噴油器總成。該噴油器上有4個噴油孔，標準噴油壓力為24.5~25.3MPa。它的優點是提高針閥開啟和關閉速度，降低針閥回油時在密封錐面出的沖擊應力，既能改善性能又能提高使用壽命。這種結構對針閥開啟壓力的調整采用改變墊片厚度的辦法，因此開啟壓力的調整不如一般噴油器所采用的調整螺釘方便，且壓力只能有級調整。為了保證足夠的調整精度，采用每隔0.05mm為每一級的墊片進行調整

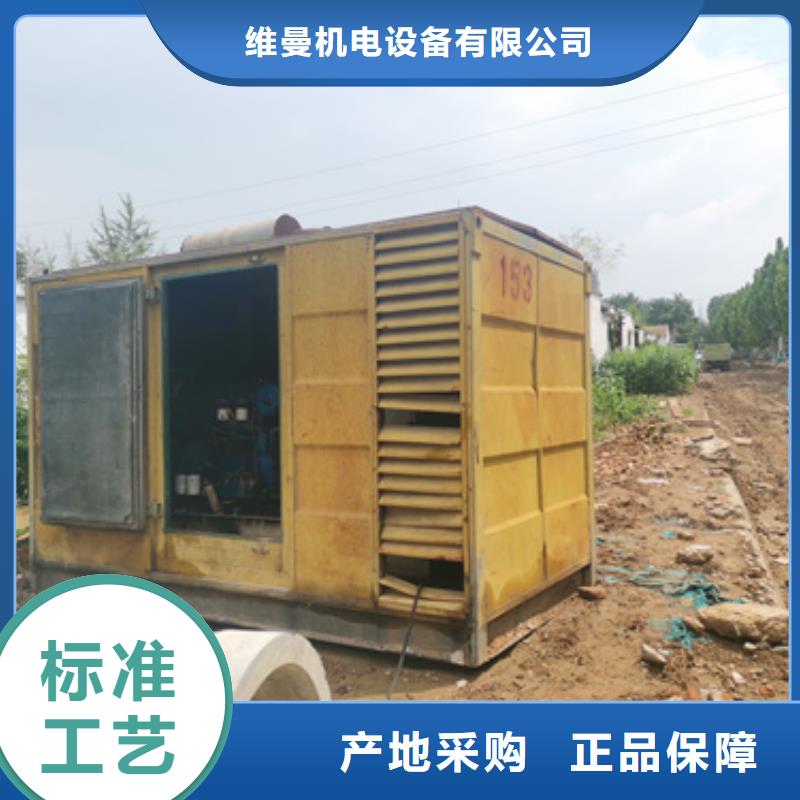

維曼公司有著設備齊全的維修工廠，充足的零配件倉儲，和專業技術精良的企業團隊，隨時為客戶提供機組租憑、購買新機、機組維修、并連配電、發電機余熱利用及環保改造等優質服務，已成為各類工廠、工地施工、短期發點用戶的服務 之一。并特設24小時服務專線，隨時解決供電過程中的故障問題，保障電力供應。努力減少客戶的用電運作成本，解決客戶的后顧之憂。我們的規模在同行業不是 ，但有健全的體系， 惠的銷售規格以及全體人員重視維修技術和服務水準，能積極與所有客戶配合。建立良好的合作體系。 　　 維曼公司一直以"、優質、求實"為經營綜旨，依靠科學的管理，可靠的質量，優質的服務，合理的價格贏得了客戶的信賴。秉承質量 、顧客至上的概念，根據用戶不同的需求，適用世界各國合適的名牌柴油發電機及名牌交流發電機配套成不同用途的發電機組，使用戶獲得 的經濟效益為出發點。主要的產品有：美國及重慶康明斯（Cummins）、沃爾沃（VOLVO）、珀瓊斯（勞斯萊斯）（Perkins）、道依茨（Deutz）、依維柯（IVECO）等發動機，選配史坦福（Stamford）、利萊森瑪（Leroy Somer）、MECC、MARELLI等名牌交流發電機製造成發電機組，功率從15KVA-2500KVA。功率范圍廣、功能齊全，有普通型、自動化型、移動電站型發電機組。廣泛用於工廠、大廈、商場、酒店、港口、高速公路、鐵路、機場、電廠等場所，是理想的應急電源設備。另有全自動ATS轉換柜、多臺機組自動并聯柜等。 　　維曼機械設備有限公司以誠為本，始終秉承以產品質量 、先進技術 、服務 、團隊合作 的 經營理念，在市場上贏得了客戶的信賴和支持，作為一家負有責任使命感的企業，我們正以"開拓、創新、發展"為自己的企業使命，勵精圖治、奮發圖強，以提、可靠、及時、耐用、具有性價比高的電力設備服務為己任，全力服務于廣大用戶。
