永州絕緣鞋手套耐壓裝置使用前■確認產品：·按照產品裝箱清單對照檢查，看是否缺少零部件。·看一看是否有破損的地方。·螺絲等緊固部分是否松動。■安裝場所確認：·試驗臺的外形尺寸為1200MM＊500MM＊1250MM安裝場所必須有足夠的面積。·周圍溫度為-10～40℃。濕度：≤80％RH·安裝場所能提供220V12A的工作電源及接地端。·請安裝在無油霧，無塵埃的清潔場所。·請勿安裝在木材等易燃物上。·安裝場所不得有金屬粉末和有害氣體。·請安裝在振動少，鹽分少的地方。·請勿安裝在陽光直射的地方。四、安裝接線■安裝接線原則上由本公司專業人員完成。■安裝接線按以下步驟進行：二將兩根絕緣管套在機體兩方白銹鋼的圓孔內。二將高壓絕緣線穿過干變上方絕緣管里。上方套上白銹鋼固定座。用ф8螺絲固定在方管上。二將六根短導電桿分別穿過方電導管，分別用星型把手固定好。二將六只絕緣靴容器放到絕緣板的相應位置，注意與底部的導電鋼片相接觸。二將地線接到機體側面的接地端子上。二將電源線插入防水插座中，注意插頭插座的配合。■安裝接線結束后，請仔細檢查一下：·安裝是否牢固?·接線是否正確？·是否有工具或雜物在機體中？

<永州>天正華意電氣設備有限公司

永州絕緣鞋手套耐壓裝置絕緣靴試驗方法16.1 常用絕緣靴試驗絕緣靴性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。16.2 其它試驗其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。十七、絕緣手套試驗方法17.1 低壓型絕緣手套試驗：低壓型絕緣手套性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。17.2 高壓型絕緣手套試驗該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。十八、常見故障及其排除序號故障描述故障排除方法1打開測量裝置后，信號發送指示燈不亮或常亮電池電壓太低，應及時充電；重新開機，使其進行上電復位。測量裝置充電時充電指示燈不亮 檢查電源插座里的保險絲是否燒毀操作箱打開電源后無反應檢查電源插座里的保險絲是否燒毀5 試驗機上電流表不顯示電流表背后的插頭或測控箱背后的供電插頭松脫使用中測試數據明顯不合理接地不良會引起儀器數據嚴重波動。應刮凈地點上的油漆和銹蝕，務必保證0電阻接地！如果測量接地試品，試品地和儀器應共地連接，保持地電位一致。空氣濕度過大空氣濕度大會產生比較大的電暈，在不擊穿的情況下可以正常試驗8無線傳輸信號不正常如果試驗過程中高壓測試電流遠大于低壓測試電流，或相反，請檢查無線傳輸

永州靠譜的拉力試驗機 銷售廠家
<永州>天正華意電氣設備有限公司

永州絕緣鞋手套耐壓裝置 配套使用方法1、使用前根據圖 2 將絕緣撐(3)安裝在移動托架(1)上再將電極桿支撐(4)兩端插入絕緣撐桿(3)內將電極桿依次裝在電極支撐內。2、手套（絕緣靴）內盛水不能高于手套（絕緣靴）口以下 5CM 并確保手套（絕緣靴）露出水面的部分干燥清潔然后將高壓電極置于手套（絕緣靴）內并將手套（絕緣靴）夾好。3、用 35kV 高壓電纜將手套（絕緣靴）試驗車上的高壓輸入螺母與手套（絕緣靴）試驗臺的高壓出線口相連。用航插線將盛水槽 1-6 上的泄漏測量接線端與手套（絕緣靴）試驗臺上的接線端 X1-X6 一一對應相連。4、檢查總電源是否與輸入電源一致(-220V 50Hz)設定好電流繼電器動作值同時設點好時間繼電器的動作值合上空開電源指示燈亮調壓器的手輪置于零位時零位指示燈亮此時可送電操作。送電之前一定要查地線是否接得牢靠，否則有危險。5、按下復位按鈕使故障指示燈滅.按下送電按鈕主接觸器工作調壓器受電電源指示燈滅、送電指示燈亮。6、順時針旋轉調壓器手輪，聲光報警停止，注視電壓表、毫安表的指示，以每秒小于 3kV 的升壓速度升壓，當升到所需要電壓值時，按下計時按鈕，并密切關注試驗品情況。7、在試驗過程中，如果泄漏電流大于規定值、試驗品被擊穿，電流繼電器動作，調壓器自動斷電，泄漏電流超標或被擊穿的手套（絕緣靴）對應指示燈亮，切斷電源，取下泄漏電流超標或被擊穿的手套（絕緣靴），然后再升壓操作，達到規定電壓及耐壓時間并且泄漏電流不大于規定值時，聲光報警，說明產品合格，否則試驗品不合格。8、整個試驗過程結束后應切斷電源拆卸手套（絕緣靴） 換第二批重復上述方法進行試驗。

永州靠譜的拉力試驗機 銷售廠家 <永州>天正華意電氣設備有限公司

永州絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

<永州>天正華意電氣設備有限公司 永州靠譜的拉力試驗機 銷售廠家

永州絕緣鞋手套耐壓裝置全電腦拉力試驗機（工器具拉力試驗機）是按照《電網公司電力工作規程》的要求用于試驗電力工器具抗拉伸性能的專業測試設備，它由液壓控制系統，工業控制系統兩大部份完成，液壓控制系統外型美觀，結構合理，技術含量高。工業控制系統采用工控機操作，集信號采集、轉換、處理、數據運算、數據庫管理，實時顯示及執行元件的控制等功能于一身，它廣泛適用于鋼纜、繩纜、葫蘆、雙鉤、滑車等各類起重工具的拉力試驗，還可以為線路、金具、絕緣瓷瓶等機械進行靜載荷試驗。本系統具有以下功能：1．內置符合《電網公司電力工作規程》要求的測試項目，測試時間和標準測試力值。2、其他被測試件的力值，試驗時間可人工設定.3、自動補償被測試件的額定力值.4、自動完成被測試件的檢測過程.5、自動記錄被測試件的檢測數據，并可查詢、打印.6、自動打印被測試件的測試報告.7、可對被測試件進行編號。本系統具有自動化程序高，測試精度高、控制功能強大，且操作簡便，人機界面友好，可靠。應用本系統將極大地提高檢測工作效率。二、工作原理使用時，將被測件一頭連接測力傳感器和油缸，另一頭連接受力架。測試開始時，液壓泵啟動，通過油缸運動拉伸被測件，力傳感器對被測件的受力進行測量，將測量信號經過前極放大后輸入工控機，工控機對所測力值與設定值進行比較，從而根據不同的工況要求，控制液壓泵的啟行與轉換，等設定時間一到，液壓缸停止工作，放開被測件。其間，對傳感器信號的采集、濾波、A/D轉換數據運算處理，液壓泵控制等均由工控機執行，同時在顯示屏上實時描繪出被測件的受力曲線，記錄下測試過程中測量數據，并以歷史記錄表格形式存儲起來，使用戶能對被測試件的數據實現查詢及打印。

永州絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

<永州>天正華意電氣設備有限公司 永州靠譜的拉力試驗機 銷售廠家

永州絕緣鞋手套耐壓裝置注意：1. 請在測量前仔細檢查所有設置參數，非專業人員請勿隨意修改參數。2. 請勿在測量過程中設置參數。九、打印說明試驗完成后按 鍵進入打印程序，如圖：如上圖所示方可進行打印注意：1. 進行數據打印時，只能對當前測試的結果進行打印。 2. 用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據均為零。打印樣式十、使用說明1. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。2. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。 3. 檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的多芯電纜把操作箱同試驗臺相連接。4. 合上電源開關進入測量狀態，系統自檢幾秒鐘。5. 按下測試按鈕請注意顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV)同時顯示6路的泄露電流值(mA)。6. 在升壓的過程中報警蜂鳴器會工作發出響聲表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)7. 注意觀泄漏電流值，如有絕緣靴（手套）絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。8. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示并且被保持。系統將自動回零，以便下次試驗。9. 每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。使用條件1. 環境溫度：0--40℃2. 海拔高度：＜1000M3. 相對濕度：＜85％4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

<永州>天正華意電氣設備有限公司

永州絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

<永州>天正華意電氣設備有限公司 永州靠譜的拉力試驗機 銷售廠家

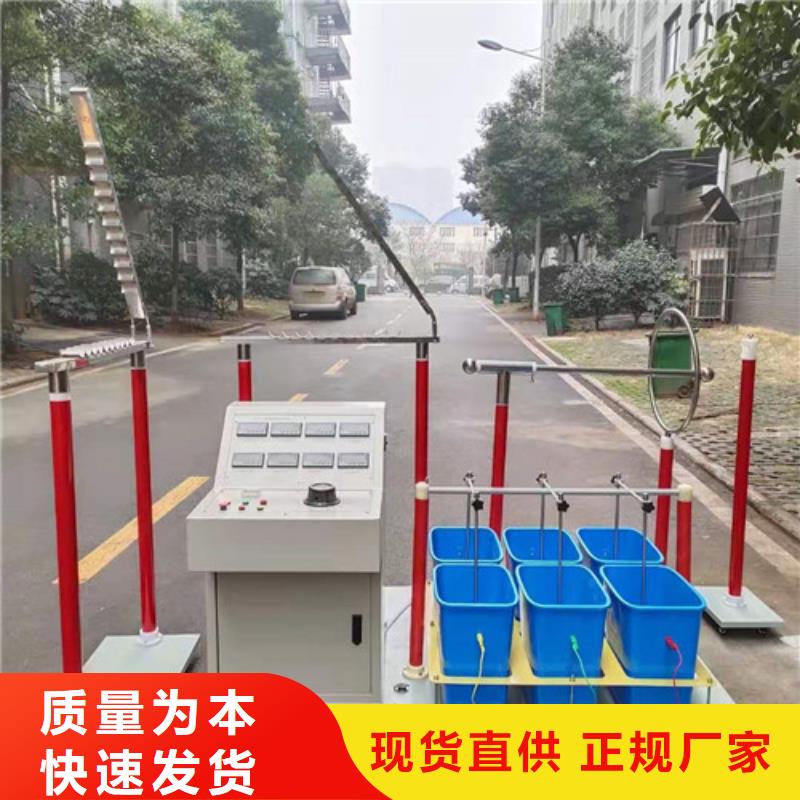

永州絕緣鞋手套耐壓裝置絕緣靴（手套）耐壓裝置是我公司根據手套（絕緣靴）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別手套（絕緣靴）絕緣桿 驗電筆的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的，是理想的手套（絕緣靴） 專用設備。其主要特點：可同時測試 3 雙手套（絕緣靴），并可讀取每只的泄漏電路，準確判斷不合格的手套（絕緣靴）；結構底部裝配腳輪，可隨意移動。二、工作原理接接入 0-220V 電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生 0-30kV (50KV定做） 工頻高壓至各電極， 使手套（絕緣靴）獲得規定的試驗電壓。根據手套（絕緣靴）試驗規程，讀取、紀錄測試參數。成套使用接線圖見圖 1（毫安表六塊）圖 1：成套使用接線圖三、結構設計該產品分二部分組成：1、手套（絕緣靴）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；2、手套（絕緣靴）試驗臺，手套（絕緣靴）試驗臺由變壓器及其控制部分組成。手套（絕緣靴）試驗車裝置見圖 2，手套（絕緣靴）試驗臺

<永州>天正華意電氣設備有限公司 永州靠譜的拉力試驗機 銷售廠家

永州絕緣鞋手套耐壓裝置感謝您對本公司的信賴，選用絕緣靴手套耐壓試驗裝置。本使用說明書敘述了試驗裝置的安裝，運行，維護，保養及檢查等。在使用前，一定要認真閱讀本使用說明書。并請在熟悉產品的注意事項后使用。為敘述方便，在本說明書中，絕緣靴手套耐壓試驗裝置簡稱為試驗臺二．注意事項■拿到產品時確認：·損壞或缺少零部件的試驗臺切勿安裝。■安裝：·搬運時，請托住機體，防止機體落下壓腳。·移動時，請松開機體下萬向輪的剎車。·移動到指定位置后，請按下機體下萬向輪的剎車，防止其自由移動。■接線：·接線前，請確認總電源處于OFF狀態。·請電氣工程人員接線作業。·接地端子請一定要可靠接地，以防發生人身事故。· 請確認現場的電壓與試驗臺的額定電壓是否一致。（額定電壓：220V50HZ）■運行：·因試驗臺采用交流高壓進行試驗，測試人員必須有高壓設備的使用經驗。·確認所有接線完成后，再接通總電源。·試驗時，測試人員請在離機體三米外進行遙控操作，應集中精力，注意，切勿靠近機體。·一組試驗完成或試件中途發生異常時，請斷開控制電源后更換試件。·不要把水灑到絕緣板上，如不慎有水灑出，應立即停止試驗，將水吸干，并檢查機體里是否有水？·請勿隨意變更電壓表、電流表及定時器的設定。本試驗臺在出廠前已進行了適當?shù)脑O(shè)定。■保養檢查：·切斷主電源后，才可以進行檢查保養。·請勿觸摸試驗臺的電源端子。·保養檢查后，請蓋好電源端子保護蓋。·非專業人員，請勿進行保養檢查和部件更換工作。·不要進行自行改造，用于其他用途。

<永州>天正華意電氣設備有限公司 永州靠譜的拉力試驗機 銷售廠家 <永州>天正華意電氣設備有限公司

永州絕緣鞋手套耐壓裝置注意事項1.該試驗裝置在試驗過程中，操作人員應距離操作（空氣中每米小于 20kV），工頻耐壓試驗臺必須可靠接地，接地電阻小于 0.1Ω。2.使用前應測試絕緣電阻，其絕緣電阻值應大于 2MΩ。3.使用前應檢查各電氣元件觸點是否松動，接觸是否良好， 各保護系統是否能正常工作。4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完，用棉布將各部位檫干。若長期不用時將水槽、電極桿、絕緣撐桿置于干燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作，并嚴格遵守操作程序。七、運輸及保護1.本裝置運輸時，應外套塑料袋防潮，箱內四周墊有泡沫防震。2.搬運過程中，應防止硬沖擊。3.本裝置在相對濕度不大于 80％、無腐蝕性物質、干燥通風的場所保存。全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。 儀器采用多路高壓泄流測量 技術和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。 為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷 技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

---
