安徽銅陵高低壓開關柜通電試驗臺漏電開關測試儀又稱為 RCD（residual urrent protective device）檢測儀，剩 余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護 器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護 器的漏電動作電流、漏電不動作電流以及漏電動作時間。國內外多年的運行經驗 表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用 戶的用電。因此對漏電開關測試儀的校準至關重要。TH-300 是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可 對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的 計量性能。TH-300 完全滿足《JJF1283-2011 剩余電流動作保護器動作特性檢測儀 校準規范》的計量要求。2 工作原理TH-300 漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定 的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用， 其原理框圖如圖 1 所示。圖 1 校準裝置原理框圖2.1 剩余動作電流的校準原理剩余動作電流：制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該 電流值時，剩余電流保護裝置應在規定的條件下動作。通過

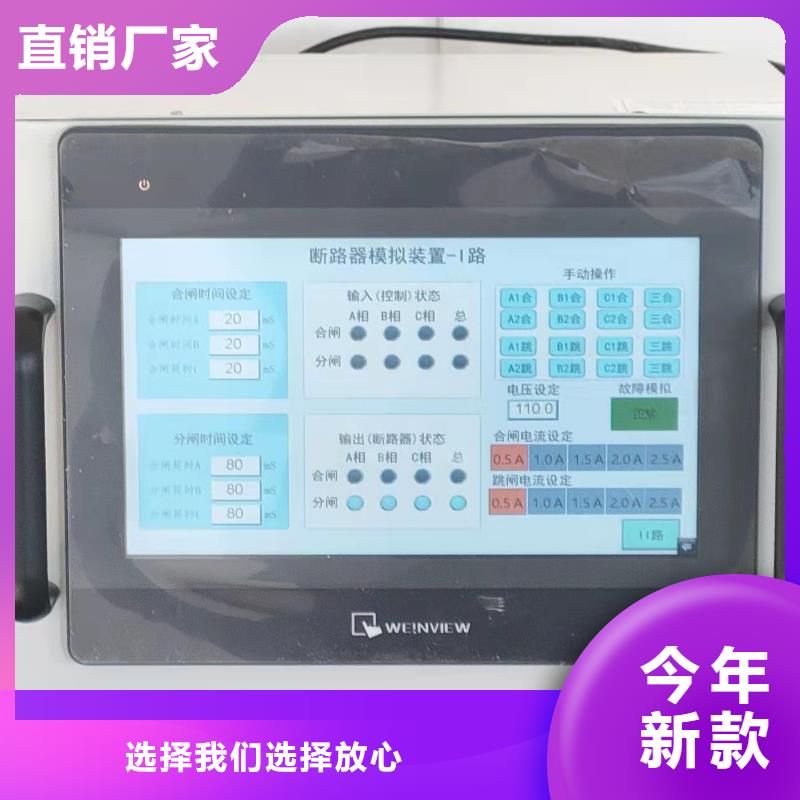

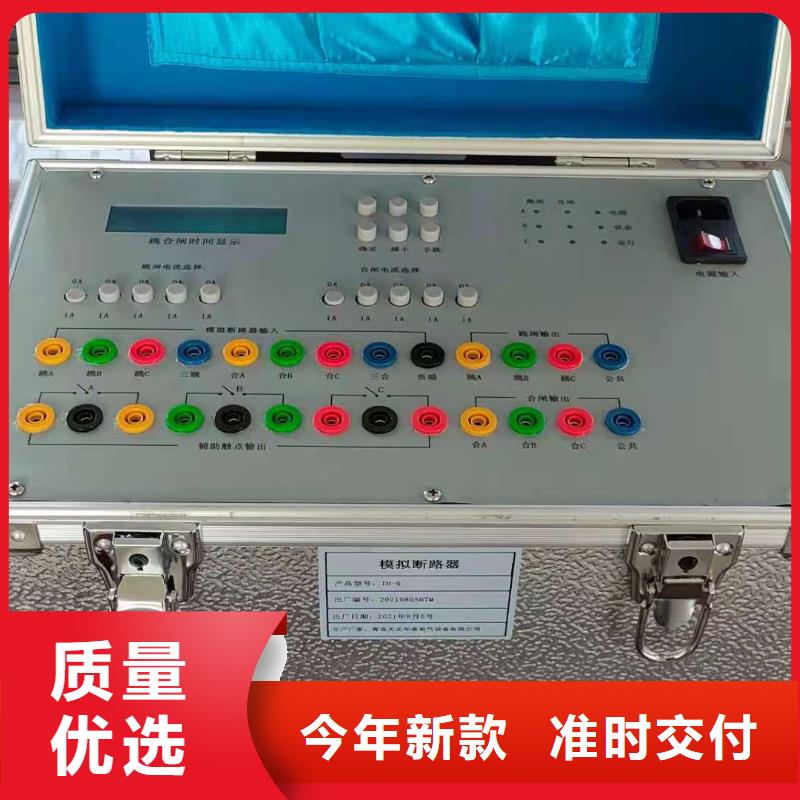

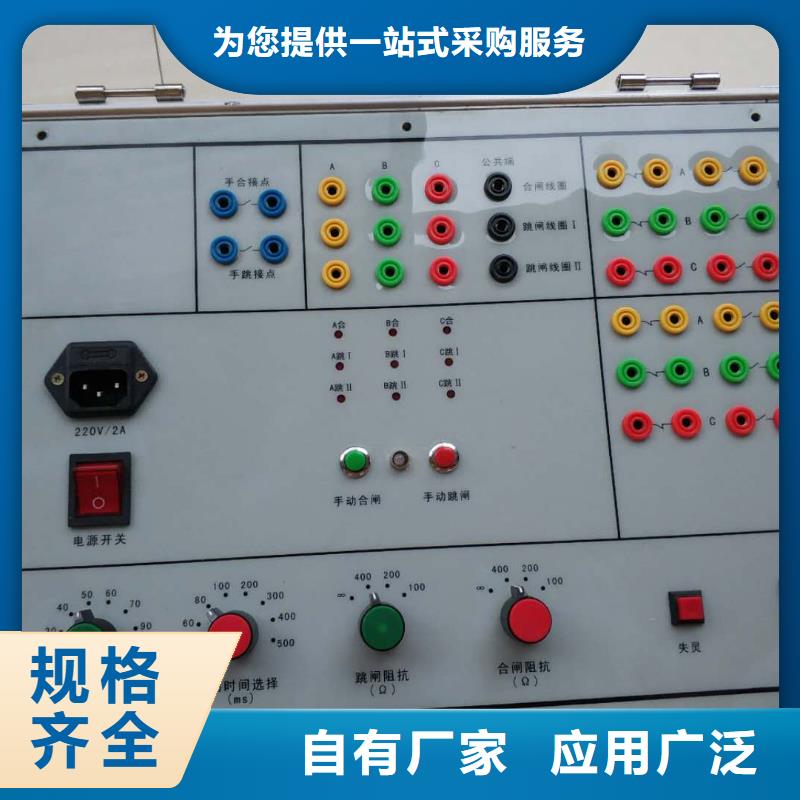

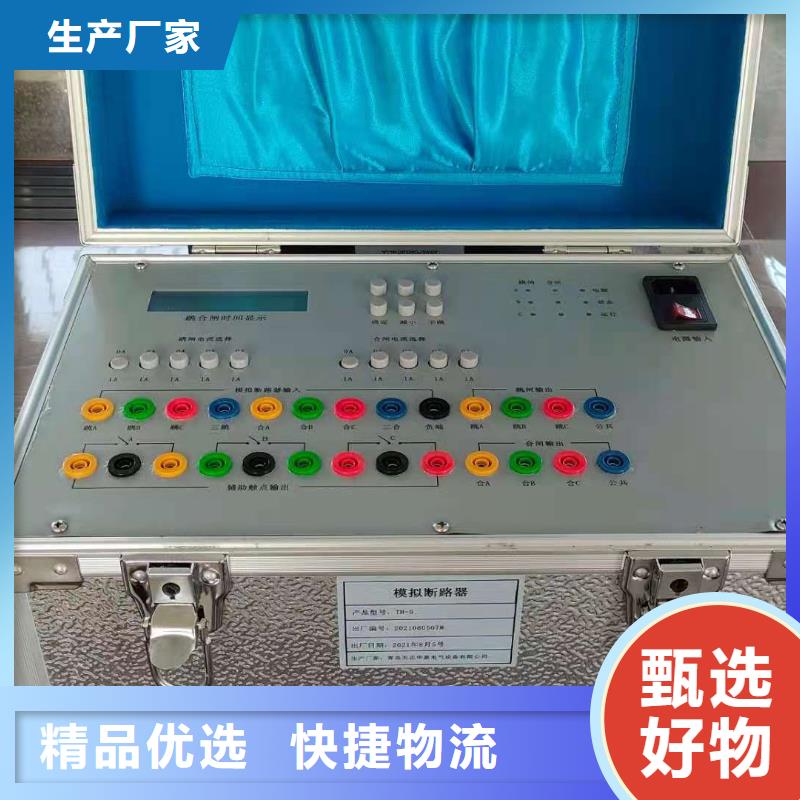

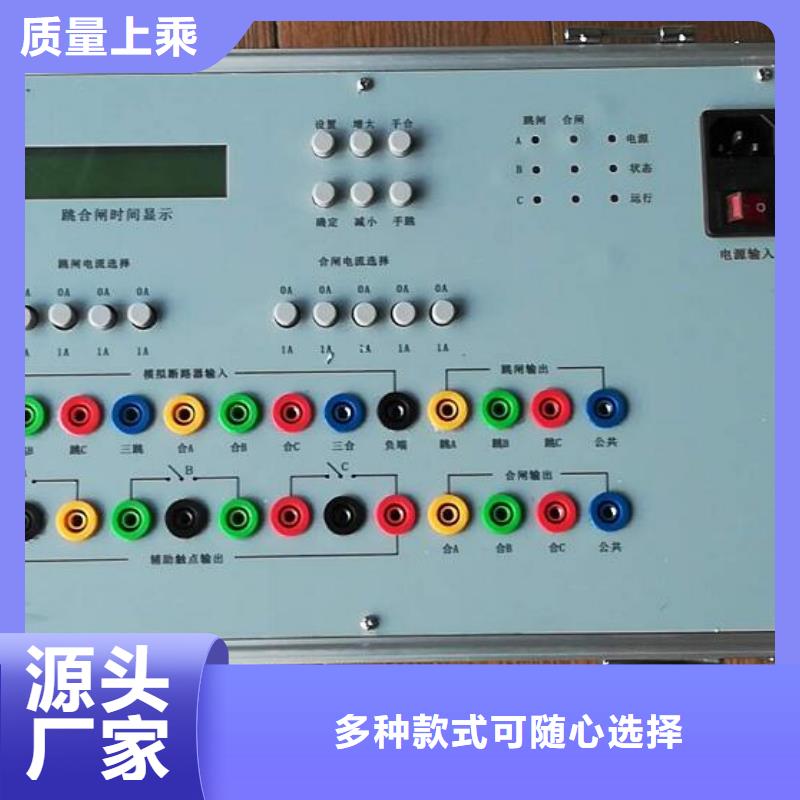

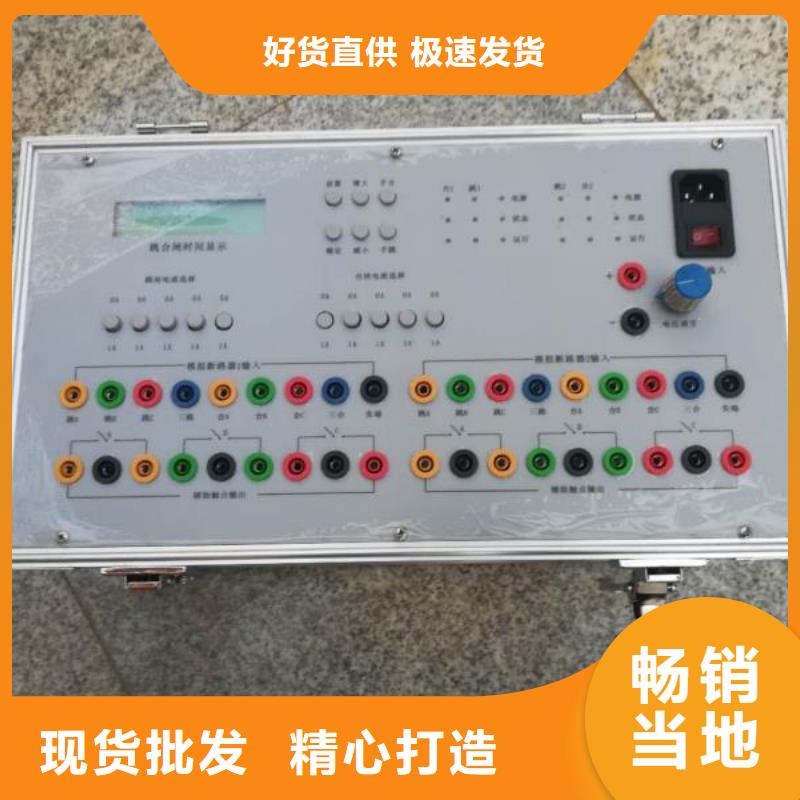

安徽銅陵高低壓開關柜通電試驗臺雙跳圈模擬斷路器是我公司在原有模擬斷路器的基礎上采用單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。 本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。 跳合閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性， 限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

安徽銅陵高低壓開關柜通電試驗臺按“不動作顯示”將顯示通流不動作試驗數據。（3）按“試驗”，將彈出試驗命令界面，如圖16：圖16 試驗命令界面試驗前，請按儀器單獨使用時一樣，必須進行相關檢查。閉合直流斷路器，連接好串口線。設置好此界面中的配置數據，選擇串口號，按“連接儀器測試”按鈕測試PC機和儀器是否聯通。連接儀器測試成功后，按“開始試驗”按鈕，儀器將進行試驗并輸出電流，直到試驗結束，如果過程中要停止試驗，可以按“中斷試驗”按鈕。試驗結束后，請按“上傳近數據”按鈕，將會把剛才的試驗數據傳上來，并在試驗界面中顯示出來。做安秒動作試驗時，請在同一倍數額定電流下重復做三次試驗，軟件會自動求平均值顯示在曲線中。根據被試開關的類型不同，請選擇B型或C型的曲線包羅線。“儀器數據”、“顯示數據”、“上傳所有數據”不經常使用。“儀器數據”為儀器存儲器中的試驗數據。“顯示數據”為試驗界面中的數據。“上傳所有數據”為將儀器中所有的試驗數據上傳上來，存放到試驗界面中。“上傳所有數據”花費10秒鐘的時間，請耐心等待。六、注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能,在使用本公司產品前請仔細閱讀使用說明書。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。
